| Номер в госреестре | 90183-23 |
| Наименование СИ | Спектрометры атомно-эмиссионные с индуктивно связанной плазмой |
| Обозначение типа СИ | EXPEC PlaAr AES |
| Изготовитель | Hangzhou EXPEC Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 17.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES (далее - спектрометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии в соответствии с методами (методиками) измерений.
Принцип действия спектрометров основан на одновременном измерении интенсивности эмиссии атомов элементов, образующихся при попадании аэрозоля пробы в аргоновую индуктивно связанную плазму и определении массовой концентрации определяемых элементов на основе полученных измерений.
Конструктивно спектрометры представляют собой настольные приборы, состоящие из системы ввода пробы (перистальтический насос, распылитель, распылительная камера, плазменная горелка), ВЧ-генератора с регулируемой мощностью, спектрального блока на основе Эшелле-полихроматора с двумя диспергирующими элементами (дифракционная решётка и двухходовая кварцевая призма) и матричного мегапиксельного CCD-детектора. Спектральный блок спектрометров имеет возможность продувки следующими газами: аргон и азот.
Управление спектрометрами осуществляется с помощью внешнего персонального компьютера с предустановленным программным обеспечением PlaAr AES WS.
Спектрометры выпускаются в следующих модификациях: EXPEC PlaAr AES V, EXPEC PlaAr AES VR, EXPEC PlaAr AES H, которые отличаются между собой режимами наблюдения плазмы и расположением плазменной горелки.
Спектрометры модификаций EXPEC PlaAr AES V и EXPEC PlaAr AES H имеют возможность работы в аксиальном и радиальном режимах наблюдения плазмы. Спектрометры модификации EXPEC PlaAr AES VR имеют возможность работы только в радиальном режиме наблюдения плазмы.
Плазменная горелка в спектрометрах модификации EXPEC PlaAr AES H расположена горизонтально, в модификациях EXPEC PlaAr AES V и EXPEC PlaAr AES VR - вертикально.
Нанесение знака поверки на спектрометры и их пломбирование не предусмотрено.
Обозначение модификации спектрометра и серийный номер в формате буквенноцифрового или цифрового обозначения, идентифицирующий каждый экземпляр спектрометра, наносятся на информационную табличку (шильду), расположенную на задней панели спектрометра, ударным или типографским способом в процессе её изготовления.
Общий вид спектрометров, место нанесения знака утверждения типа и вид информационной таблички (шильды) приведены на рисунках 1-5.

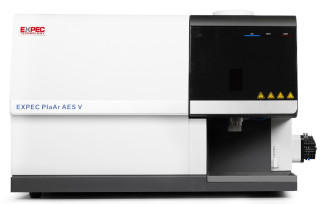

Рисунок 1 - Общий вид спектрометров атомно-эмиссионных с индуктивно связанной плазмой EXPEC PlaAr AES V
Рисунок 2 - Общий вид спектрометров атомно-эмиссионных с индуктивно связанной плазмой EXPEC PlaAr AES H
Рисунок 3 - Общий вид спектрометров атомно-эмиссионных с индуктивно связанной плазмой EXPEC PlaAr AES VR
ЕХРЕС Inductively Coupled Plasm
TECHNOLOGY Emission Spectrometer
Manufacturer: Hangzhou EXPEC Technology Co., Ltd.
Product: EXPEC PlaAr AES V S/N: PV006B
Date: 06.2023

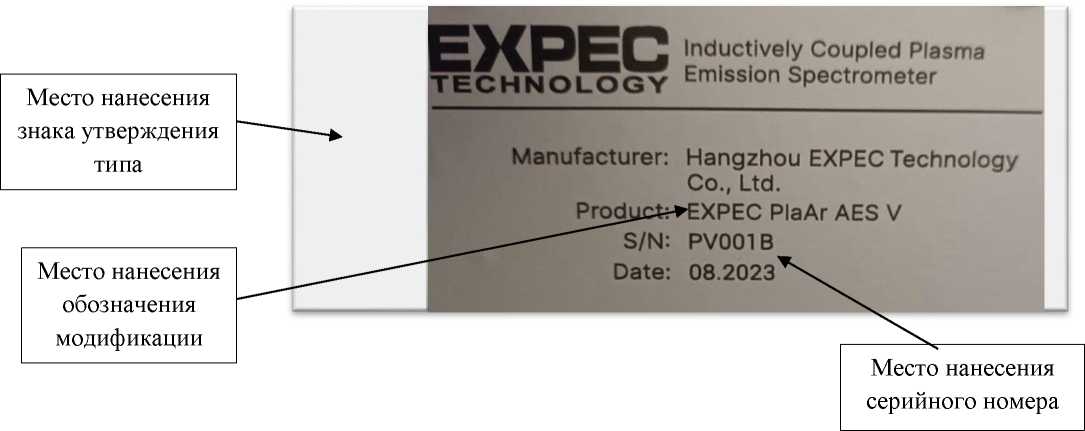

Рисунок 5 - Вид информационной таблички (шильды) с серийным номером
Спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением PlaAr AES WS (далее - ПО). Встроенное программное обеспечение и автономное программное обеспечение являются полностью метрологически значимыми.
Идентификационные данные программных обеспечений приведены в таблицах 1 и 2.
Встроенное программное обеспечение предназначено для реализации аппаратных функций спектрометра, сбора первичных данных и передачи их в автономное ПО.
Автономное программное обеспечение спектрометра выполняет следующие функции:
- диагностика (контроль состояния) спектрометра, управление спектрометром и прочие аппаратные функции спектрометра;
- настройка режимов работы;
- сбор, обработка, хранение, контроль и защита результатов измерений;
- создание отчетов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики спектрометра учтено при нормировании характеристик.
Таблица 1 - Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PlaAr AES WS |
| Номер версии (идентификационный номер) ПО, не ниже | V2.1.P004.V04A.0021) |
| Цифровой идентификатор ПО | _ |
| 1) - после последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | |
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО, не ниже | ICP-OES.0728B.U0015.V1A.0021) |
| Цифровой идентификатор ПО | _ |
| 1) - после последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| EXPEC PlaAr AES VR | EXPEC PlaAr AES H | EXPEC PlaAr AES V | |
| Спектральный диапазон, нм | от 165 до 870 | от 160 до 900 | |
| Пределы обнаружения контрольных элементов (по критерию 3 g) при аксиальном наблюдении, мкг/дм3, не более: - барий (1=455,403 нм) - цинк (1=213,856 нм) - марганец (1=257,610 нм) - медь (1=324,754 нм) - никель (1=231,604 нм) - кадмий (1=228,802 нм) | _ | 0,5 2,5 0,5 4,0 5,0 2,0 | 0,4 1,0 0,5 2,0 2,0 1,0 |
| Пределы обнаружения контрольных элементов (по критерию 3g) при радиальном наблюдении, мкг/дм3, не более: - барий (1=455,403 нм) - цинк (1=213,856 нм) - марганец (1=257,610 нм) - медь (1=324,754 нм) - никель (1=231,604 нм) - кадмий (1=228,802 нм) | 2,0 4,0 2,5 7,0 7,0 4,0 | 2,0 4,0 2,5 7,0 7,0 4,0 | 2,0 4,0 2,0 7,0 7,0 2,0 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %, не более: - аксиальное наблюдение - радиальное наблюдение | _ 1,0 | 1,0 1,0 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| EXPEC PlaAr AES VR | EXPEC PlaAr AES H | EXPEC PlaAr AES V | |
| Спектральное разрешение (в спектральном диапазоне (200±15) нм), нм, не более | 0,007 | ||
| Габаритные размеры (Д Ш В), мм, не более | 935x732x659 | 930x700x560 | |
Продолжение таблицы 4
| Наименование характеристики | Значение | ||
| EXPEC PlaAr AES VR | EXPEC PlaAr AES H | EXPEC PlaAr AES V | |
| Масса, кг, не более | 100 | ||
| Электропитание: -напряжение питания переменного тока, В - частота переменного тока, Г ц - потребляемая мощность, Вт, не более | 220±22 50±1 3000 | ||
| Средняя наработка до отказа, ч, не менее | 10000 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +17 до +28 75 | ||
наносится на боковую панель спектрометров в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность спектрометра
| Наименование | Обозначение | Количество | Примечание |
| Спектрометр атомно-эмиссионный с индуктивно связанной плазмой | EXPEC PlaAr AES V EXPEC PlaAr AES VR EXPEC PlaAr AES H | 1 шт. | |
| Программное обеспечение | PlaAr AES WS | 1 шт. | на внешнем носителе |
| Замкнутая система охлаждения | 1 шт. | поставляется по запросу | |
| Персональный компьютер | 1 шт. | поставляется по запросу | |
| Кабель для соединения спектрометра с ПК | 1 шт. | ||
| Руководство по эксплуатации | РЭ | 1 экз. | |
| Автосамплер | _ | 1 шт. | поставляется по запросу |
| Ртуть-гидридная приставка | _ | 1 шт. | поставляется по запросу |
Продолжение таблицы 4
| Наименование | Обозначение | Количество | Примечание |
| Увлажнитель аргона | 1 шт. | поставляется по запросу | |
| Система автоматической подачи внутреннего стандарта | 1 шт. | поставляется по запросу | |
| Система ввода растворов, содержащих плавиковую кислоту | 1 шт. | поставляется по запросу | |
| Система ввода органических растворов | 1 шт. | поставляется по запросу | |
| Система ввода высокосолевых растворов | 1 шт. | поставляется по запросу |
приведены в документах «Руководство по эксплуатации на спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES V» и «Руководство по эксплуатации на спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES VR и EXPEC PlaAr AES H», раздел 4 «Ежедневная эксплуатация».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия «Спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES», Hangzhou EXPEC Technology Co., Ltd., Китай.
