| Номер в госреестре | 90184-23 |
| Наименование СИ | Полигон пространственный эталонный Уральский |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Научно Производственное Предприятие "РусГеоЦентр" (ООО НПП "РусГеоЦентр"), г. Екатеринбург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полигон пространственный эталонный Уральский (далее - полигон) предназначен для хранения и передачи размера единицы длины рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам.
Принцип действия полигона основан на передаче размера единицы длины полигона рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений полигона.
Полигон расположен по адресу Свердловская обл., г Екатеринбург, Чкаловский район, Многофункциональный индустриальный парк "ЕКАД-Южный" (МИП "ЕКАД - Южный").
Полигон включает в себя: линейный базис и сеть геодезических пунктов.
Конструктивно полигон состоит из шести пунктов (рисунок 1). Эталонный линейный базис включает в себя пять пунктов, четыре из которых размещены от первого пункта на расстояниях 96, 288, 1656 и 2040 м. Один отдельный пункт, расположен в стороне и образует вместе с пунктами эталонного линейного базиса треугольники.
Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам полигона возможен в любое время года.
Схема расположения пунктов полигона приведена на рисунке 1. Общий вид пунктов полигона с указанием места нанесения знака утверждения типа приведен на рисунке 2.
Пломбирование полигона не предусмотрено.
Нанесение знака поверки на полигон не предусмотрено.
Заводской номер полигона размещается на пункте № 1 (рисунок 2) линейного базиса в числовом формате в виде гравировки на железной пластине, прикрепленной на пункт.

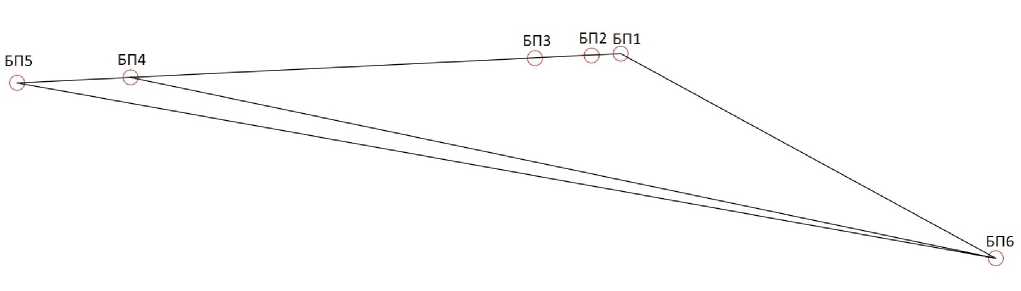

Рисунок 1 - Схема расположения пунктов полигона

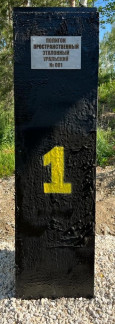

полигон ПРОСТРАНСТВЕННЫЙ ЭТАЛОННЫЙ УРАЛЬСКИЙ №001
Место размещения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид пунктов полигона
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальные значения длин линий между пунктами, м БП № 1 - БП № 4, БП № 4 - БП № 6, БП № 6 - БП № 1, БП № 1 - БП № 5, БП № 5 - БП № 6 | 1656, 2998, 1454, 2040, 3371 |
| Номинальные значения длин линий линейного базиса, м БП № 1 - БП № 2 БП № 1 - БП № 3 БП № 1 - БП № 4 БП № 1 - БП № 5 | 96 288 1656 2040 |
| Пределы абсолютной допускаемой погрешности воспроизведения длин линий между пунктами, мм | ± (1+1-10-6-L) 1) |
| Пределы абсолютной допускаемой погрешности воспроизведения длин линий линейного базиса, мм | ± (1+1-10-6-L) 1) |
| Примечание: 1) Здесь и далее L - измеренная длина в миллиметрах | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации, соответствующие группам Д1 ГОСТ Р 52931-2008 для оборудования на открытом воздухе диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа | от -20 до +40 98 от 85 до 105 |
наносится на опознавательную табличку пункта № 1 методом гравировки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность полигона
| Наименование | Обозначение | Количество |
| 1 Полигон пространственный эталонный Уральский, зав. № 001 в составе | - | 1 шт. |
| 1.1 Линейный базис | - | 1 шт. |
| 1.2 Сеть геодезических пунктов | - | 1 шт. |
| 2 Руководство по эксплуатации | - | 1 экз. |
| 3 Паспорт | - | 1 экз. |
приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Полигон пространственный эталонный Уральский. Руководство по эксплуатации».
Приказ Росстандарта от 20 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
