| Номер в госреестре | 90185-23 |
| Наименование СИ | Индикаторы рычажно-зубчатые |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Dasqua Technology Ltd, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 17.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы рычажно-зубчатые (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикатор состоит из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой (модели 5221, 5223 и 5461) или цифрового отсчетного устройства (модель 5410). Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка (модели 5221, 5223 и 5461).
К средствам измерений данного типа относятся индикаторы следующих моделей:
- 5221 - боковые со шкалами, параллельными или расположенными под углом к оси измерительного рычага в его среднем положении. Индикаторы с диапазоном измерений от 0 до 0,5 мм оснащены сменными измерительными рычагами с наконечниками диаметров 1, 2 и 3 мм.
- 5223 - боковые со шкалами, параллельными оси измерительного рычага в его среднем положении.
- 5461 - торцевые со шкалами, перпендикулярными оси измерительного рычага в его среднем положении.
- 5410 - боковые с цифровым отсчетным устройством, параллельным оси измерительного рычага в его среднем положении.
Индикаторы отличаются диаметрами круговой шкалы, длиной измерительного рычага и материалом измерительного наконечника (сталь или искусственный корунд).
Индикаторы могут быть оснащены зажимным устройством типа «ласточкин хвост», с втулкой для крепления в стойках и штативах, измерительной стойкой.
Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±100° от его среднего положения и неизменность установленного положения в процессе измерения.
Товарный знак наносится на титульный лист паспорта индикаторов
типографским методом и на циферблат индикаторов краской или методом лазерной маркировки.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 1 - 9.
Возможность нанесения знака поверки на средство измерений отсутствует.

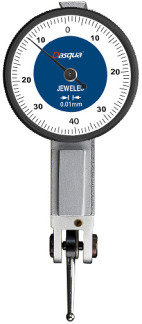

Общий вид индикаторов указан на рисунках 1 - 9.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Цвет товарного знака, шкалы или ободка может отличаться от представленных на рисунках 1-9 и не влияет на метрологические характеристики индикаторов.

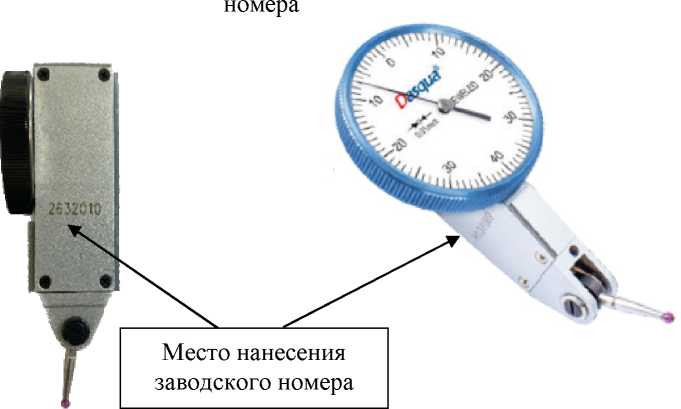

Место нанесения заводского номера
Рисунок 1 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского
номера

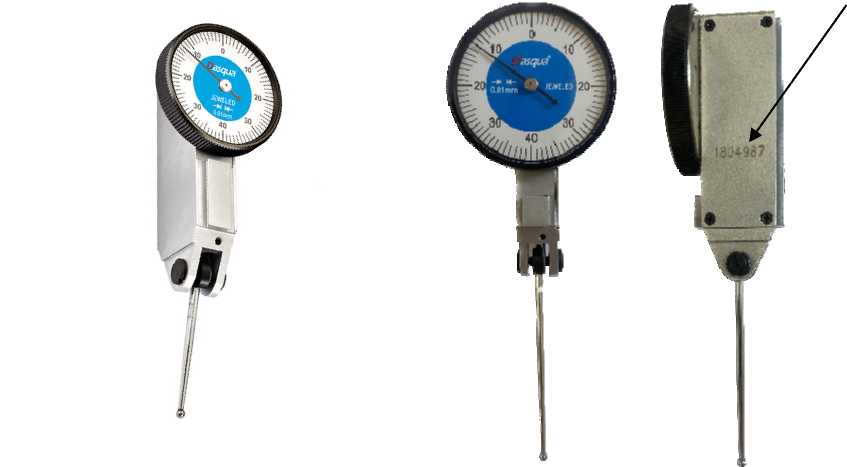

Место нанесения
заводского номера
Рисунок 2 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 3 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского
Рисунок 4 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского
номера
Место нанесения заводского номера
Рисунок 5 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского
номера
Место нанесения заводского номера
Рисунок 6 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 7 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 8 - Общий вид индикаторов модели 5223 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 9 - Общий вид индикаторов модели 5461 с указанием места нанесения заводского
номера
Место нанесения заводского номера
Рисунок 10 - Общий вид индикаторов модели 5410 с указанием места нанесения заводского номера
Лист № 6
Всего листов 8
Таблица 1 - Наибольшая разность погрешностей, размах показаний индикаторов с ценой деления 0,001 и 0,002 мм и с шагом дискретности
0,001 мм____________________________________________________________________________________________________________________
| Модель индикатора | Диапазон измерений, мм | Цена деления (Шаг дискретности), мм | Наибольшая разность погрешностей1, мкм, не более | Размах показаний2, мкм, не более | ||||
| на любом участке шкалы в пределах, мм | на всем диапазоне измерений | |||||||
| 0,01 | 0,02 | 0,1 | при прямом ходе | при прямом и обратном ходах | ||||
| 5221 | От 0 до 0,2 | 0,001 | 2 | - | 3 | 3 | 4 | 2 |
| От 0 до 0,2 | 0,002 | - | 2 | 4 | 5 | 6 | 2 | |
| 5223 | От 0 до 0,2 | 0,002 | - | 2 | - | - | 6 | 2 |
| 5410 | От 0 до 0,4 | 0,001 | - | - | - | 10 | 13 | 3 |
| От 0 до 0,8 | 0,001 | - | - | - | 10 | 13 | 3 | |
| Примечания: 1 - Под наибольшей разностью погрешностей измерений индикатора понимают сумму наибольших абсолютных значений положительных и отрицательных показаний в любых двух отметках шкалы при прямом и обратном ходе измерительного рычага. 2 - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. | ||||||||
Таблица 2 - Наибольшая разность погрешностей, размах показаний индикаторов с ценой деления (шагом дискретности) 0,01 мм
| Модель индикатора | Диапазон измерений, мм | Цена деления (Шаг дискретности), мм | Наибольшая разность погрешностей1, мкм, не более | Размах показаний2, мкм, не более | |||||
| на любом участке шкалы в пределах, мм | на всем диапазоне измерений | ||||||||
| 0,05 | 0,1 | 0,25 | 0,4 | при прямом ходе | при прямом и обратном ходах | ||||
| 5221 | От 0 до 0,5 | 0,01 | 3 | 5 | 8 | - | 10 | 13 | 3 |
| От 0 до 0,8 | 0,01 | 4 | 5 | - | 8 | 10 | 13 | 3 | |
| От 0 до 1,6 | 0,01 | 4 | 5 | - | 10 | 20 | 25 | 9 | |
| 5461 | От 0 до 0,8 | 0,01 | 4 | 5 | - | 8 | 10 | 13 | 3 |
| 5410 | От 0 до 0,5 | 0,01 | - | - | - | - | 20 | 20 | 10 |
| От 0 до 0,8 | 0,01 | - | - | - | - | 40 | 40 | 10 | |
| Примечания: 1 - Под наибольшей разностью погрешностей измерений индикатора понимают сумму наибольших абсолютных значений положительных и отрицательных показаний в любых двух отметках шкалы при прямом и обратном ходе измерительного рычага. 2 - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. | |||||||||
Таблица 3 - Измерительное усилие и усилие поворота измерительного рычага
| Модель индикатора | Диапазон измерений, мм | Измерительное усилие, Н, не более | Усилие поворота измерительного рычага, Н |
| 5221 | От 0 до 0,2 | 0,5 | От 2,5 до 7,0 |
| От 0 до 0,5 | 0,5 | От 2,5 до 7,0 | |
| От 0 до 0,8 | 0,5 | От 2,5 до 7,0 | |
| От 0 до 1,6 | 0,5 | От 2,5 до 7,0 | |
| 5223 | От 0 до 0,2 | 0,5 | От 2,5 до 7,0 |
| 5461 | От 0 до 0,8 | 0,5 | От 2,5 до 7,0 |
| 5410 | От 0 до 0,4 | 0,5 | От 2,5 до 7,0 |
| От 0 до 0,5 | 0,5 | От 2,5 до 7,0 | |
| От 0 до 0,8 | 0,5 | От 2,5 до 7,0 |
Таблица 4 - Основные технические характеристики индикаторов
| Модель индикатора | Диапазон измерений, мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | глубина | |||
| 5221 | От 0 до 0,2 | 80 | 43 | 30 | 0,06 |
| От 0 до 0,5 | 80 | 35 | 25 | 0,06 | |
| От 0 до 0,8 | 110 | 40 | 32 | 0,08 | |
| От 0 до 1,6 | 115 | 28 | 30 | 0,10 | |
| 5223 | От 0 до 0,2 | 75 | 32 | 26 | 0,06 |
| 5461 | От 0 до 0,8 | 80 | 40 | 40 | 0,09 |
| 5410 | От 0 до 0,5 | 80 | 50 | 40 | 0,10 |
| От 0 до 0,4 | 80 | 50 | 40 | 0,10 | |
| От 0 до 0,8 | 80 | 50 | 40 | 0,10 | |
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Индикатор рычажно-зубчатый | - | 1 шт. |
| Элемент питания (для индикаторов модели 5410) | - | 1 шт. |
| Сменные измерительные рычаги (для индикаторов модели 5221 с диапазоном измерений от 0 до 0,5 мм) | - | 1 компл. |
| Державка для крепления «ласточкин хвост» (по дополнительному заказу) | - | 1 шт |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Порядок работы» паспорта индикаторов.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Dasqua Technology Ltd «Индикаторы рычажно-зубчатые».
