| Номер в госреестре | 90186-23 |
| Наименование СИ | Аттенюаторы ступенчатые программируемые модульные |
| Обозначение типа СИ | Keysight M9168C |
| Изготовитель | "Tompsun Mining Technology (Beijing) Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 17.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы ступенчатые программируемые модульные Keysight М9168С (далее -аттенюаторы) предназначены для воспроизведения нормированных значений ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Конструктивно аттенюаторы ступенчатые программируемые модульные Keysight М9168С выполнены в виде высокочастотной сборки на экранированной печатной плате, на лицевой панели которой расположены высокочастотные разъемы входов и выходов, а на задней панели - разъем интерфейса для установки в слот шасси PXI. Управление прибором осуществляется с помощью программного обеспечения, устанавливаемого на жесткий диск внешнего контролера с интерфейсом PXI. Программное обеспечение позволяет производить выбор значения ослабления, отображает действительные значения ослабления на выбранной частоте, а также сервисные функции.
Принцип действия аттенюаторов основан на ослаблении электромагнитной энергии проходящей от входа к выходу электрического сигнала в коммутируемых резистивных секциях. Коммутация секций производится с помощью электромеханических реле.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на боковую панель и имеет формат буквенно-цифрового номера.
Общий вид аттенюаторов ступенчатых программируемых модульных М9168С представлен на рисунках 1 и 2.
Пломбирование аттенюаторов не предусмотрено.

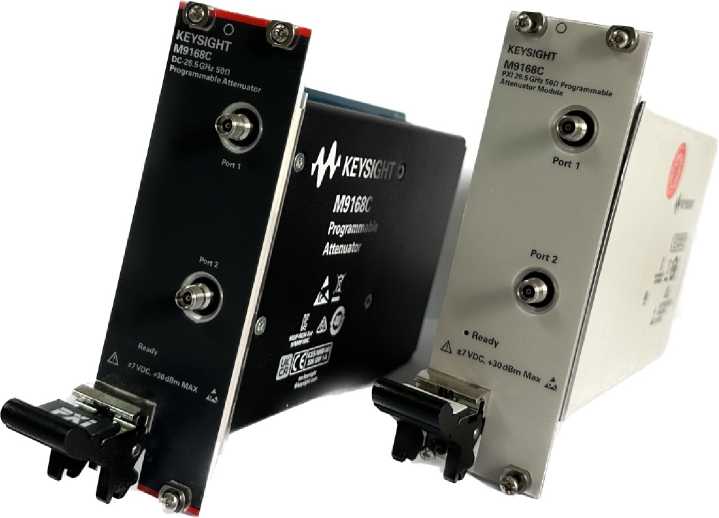

Рисунок 1 - Общий вид средства измерений

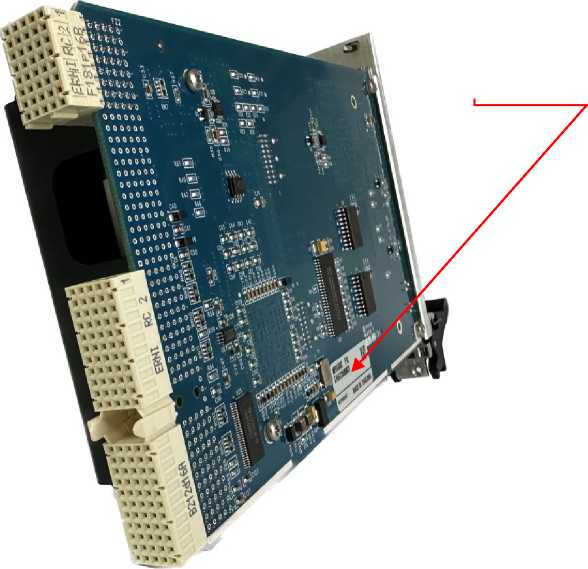

Место нанесения серийного номера
Рисунок 2- Место нанесения серийного номера
Программное обеспечение «M9168x SFP» предназначено для управления режимами работы аттенюаторов ступенчатых программируемые модульных Keysight М9168С. Программное обеспечение «M9168x SFP» предназначено только для работы с аттенюаторами ступенчатыми программируемыми модульными Keysight М9168С и не может быть использовано отдельно от измерительно-вычислительной платформы этих аттенюаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик аттенюаторов ступенчатых программируемые модульных Keysight М9168С за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M9168x SFP |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.12.0 |
| Цифровой идентификатор ПО | - |
Таблица 2.1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон частот, ГГц | от 0 до 26,5 | |
| Значение ослабления, дБ | от 0 до 101 | |
| Шаг ослабления, дБ | 1 | |
| Максимальное значение КСВН на частотах | от 0 до 6 ГГц включ. | 1,35 |
| св. 6 до 18 ГГц включ. | 1,78 | |
| св. 18 до 26,5 ГГц | 2,61 | |
| Начальное вносимое ослабление (при установленном уровне ослабления 0 дБ) на частотах, дБ, не более | от 0 до 6 ГГц включ. | 2,5 |
| св. 6 до 18 ГГц включ. | 4,0 | |
| св. 18 до 26,5 ГГц | 5,0 | |
Таблица 2.2 - Метрологические характеристики
| У становленное значение ослабления, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) на частотах, дБ | |
| от 0 до 18 ГГц включ. | св. 18 до 26,5 ГГц | |
| от 1 до 2 | ±0,35 | ±0,40 |
| от 3 до 6 | ±0,55 | ±0,70 |
| от 7 до 10 | ±0,70 | ±0,80 |
| от 11 до 20 | ±1,20 | ±1,40 |
| от 21 до 40 | ±1,40 | ±1,60 |
| от 41 до 60 | ±1,90 | ±2,50 |
| от 61 до 80 | ±2,50 | ±2,70 |
| от 81 до 101 | ±3,70 | ±4,00 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +35 °С, % | от +5 до +45 от 30 до 70 |
| Масса, кг, не более | 0,93 |
| Габаритные размеры (высотахглубинахширина), мм, не более | 128,7Х174,8Х40,3 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аттенюатор ступенчатый программируемый модульный | М9168С | 1 шт. |
| Компакт-диск с документацией и программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Методы выполнения измерений» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Стандарт предприятия изготовителя «Tompsun Mining Technology (Beijing) Co., Ltd».
