| Номер в госреестре | 90195-23 |
| Наименование СИ | Измерители малых перемещений поверхностей |
| Обозначение типа СИ | PS-SAR2000 |
| Изготовитель | Shanghai Huace Navigation Technology Ltd, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 19.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители малых перемещений поверхностей PS-SAR2000 (далее - измерители) предназначены для измерений медленных смещений поверхностей объектов контроля.
Измерители малых перемещений поверхностей PS-SAR2000 - приборы, принцип действия которых основан на радарной интерферометрии - методе измерений, использующим эффект интерференции электромагнитных волн. Метод заключается в формировании интерферограммы, которая представляет собой результат композиции двух радиолокационных изображений одного и того же участка поверхности, содержащих информацию об амплитуде и фазе сигнала.
Радиосигнал с выхода передающей антенны блока излучения излучается в сторону наблюдаемой поверхности, отражается от неё, возвращается в сторону блока излучения и регистрируется приёмной антенной. Измерители построены по принципу радаров с синтезированной апертурой (PCA).
За счёт непрерывного излучения радиосигнала и движения блока излучения в пространстве измеритель регистрирует пространственное положение (снимок) поверхности, в котором присутствует информация о фазе и амплитуде принятого отражённого сигнала относительно исходного излучаемого сигнала.
Далее измеритель выполняет интерферометрическую обработку двух снимков, текущего и предыдущего, и вычисляет смещение участков наблюдаемой поверхности.
При изменении положения источника отражения относительно базы, радиоволны от источника будут возвращаться на антенну с разной фазой. Анализ этих изменений даёт данные о смещении объекта путём сравнения информации о фазе отражённых сигналов от контролируемой поверхности объекта. Информация накапливается в результате последовательных циклов измерений. Один цикл измерений — это измерения, выполненные за один проход антенны по траектории сканирования. Величина измеряемого смещения пропорциональна разности фаз радиосигнала, чем больше разность фаз, тем больше смещение контролируемой поверхности объекта. Знак детектируемой разности фаз зависит от направления перемещения контролируемой поверхности объекта.
Основным компонентом измерителя является антенный блок, состоящий из передающей и приёмной антенн, а также позиционирующего устройства. Антенный блок с помощью узла вращения прикреплён через специальный соединитель к основному корпусу измерителя, в котором располагается привод. Основной корпус, через специальный соединитель, устанавливается на опорную часть, предназначенную для монтажа на месте стационарной установки измерителя при проведении измерений. На опорную часть также устанавливается электрический шкаф с разъёмами для подключения кабелей питания и передачи данных, источником бесперебойного питания и шлюзом мобильной сотовой связи.
Управление всеми компонентами, настройка, обработка данных и отображение результатов измерений осуществляется с использованием внешнего персонального компьютера (далее - ПК) c помощью программного обеспечения «GB-SAR». Собранные данные сохраняются на ПК и могут передаваться на контрольный пункт. Подключение к компьютеру осуществляется с помощью кабеля или удалённого подключения с применением модема мобильной сотовой связи.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на основном корпусе измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации, измерители не предусматривают механических регулировок. Пломбирование не осуществляется.

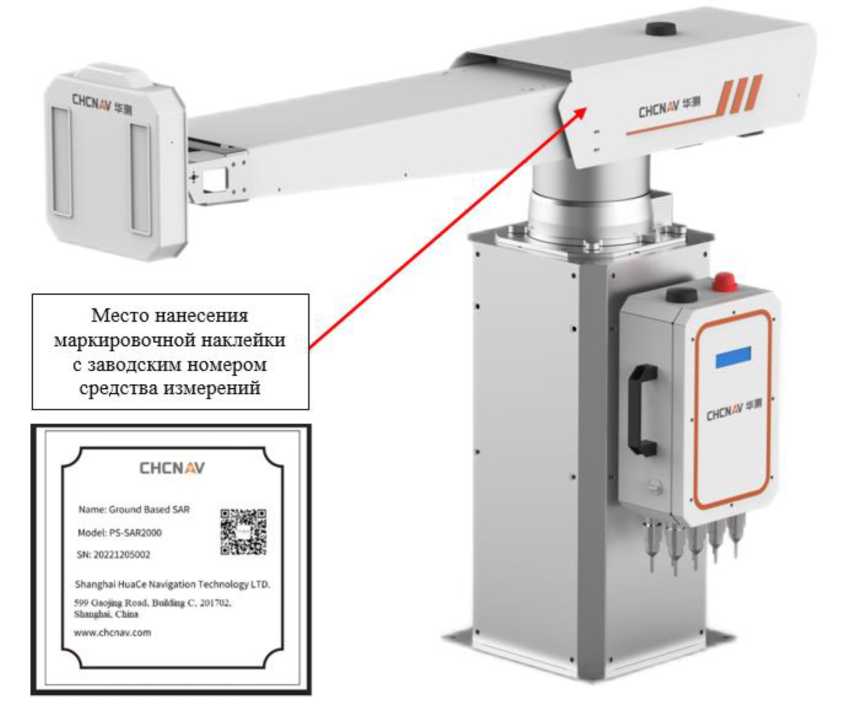

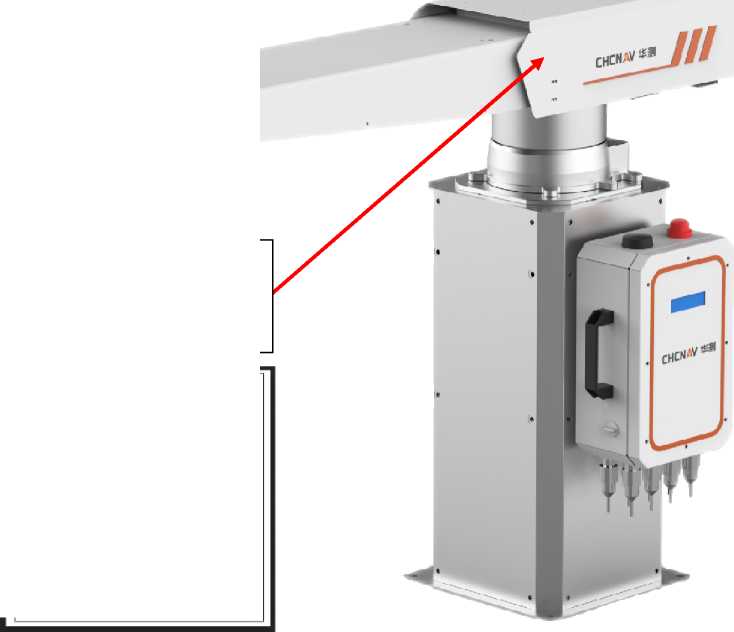

Общий вид измерителей малых перемещений поверхностей представлен на рисунке 1.
CHCNAV
Name: Ground Based SAR
Model: PS-SAR2000
SN:20221205002
Рисунок 1 - Общий вид измерителей малых перемещений поверхностей
Место нанесения маркировочной наклейки с заводским номером средства измерений
Shanghai HuaCe Navigation Technology LTD.
599 Oaojiug Road, Building C. 201702.
Shanghai, China
www.chcnav.com
Измерители работают под управлением метрологически значимого программного обеспечения (далее - ПО) «GB-SAR». Данное ПО обеспечивает интеграцию всех аппаратных компонентов измерителей, а также содержит набор программных модулей, которые предназначены для мониторинга и управления аппаратными узлами измерителя, а также для сбора, передачи и анализа поступающих данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | GB-SAR |
| Номер версии (идентификационный номер ПО) | не ниже 2.8.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений за один цикл измерений, мм | ±5,0 |
| Пределы допускаемой абсолютной погрешности измерений перемещений между двумя последовательными циклами измерений*, мм: - при рабочей дальности от 30 до 1000 м включ. - при рабочей дальности св. 1000 до 4000 м | ±0,10 ±0,20 |
| *- для поверхностей с высокой отражающей способностью - соотношение «сигнал/шум» >50 дБ | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Угол обзора: - в вертикальной плоскости - в горизонтальной плоскости | 60° 360° |
| Рабочая дальность при измерении перемещений, м | от 30 до 4000 |
| Напряжение питания переменного тока, В | от 90 до 260 |
| Диапазон рабочих температур, °С | от -40 до +50 |
| Габаритные размеры (ШхДхВ), мм, не более | 1330x420x730 |
| Масса, кг, не более | 25 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Измеритель малых перемещений поверхностей в составе: - Антенный блок | PS-SAR2000 - | 1 |
| - Узел рычага вращения | - | 1 |
| - Основной корпус | - | 1 |
| - Опорная часть | - | 1 |
| - Электрический шкаф | - | 1 |
| - Блок питания | - | 1 |
| - Источник бесперебойного питания | - | По заказу |
| - Установочный комплект | - | 1 |
| - Система передачи данных по радиоканалу | - | По заказу |
| Программное обеспечение | GB-SAR | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
приведены в разделе 3 «Ввод в эксплуатацию системы PS-SAR2000. Программное обеспечение GB-SAR» документа «Измерители малых перемещений поверхностей PS-SAR2000. Руководство по эксплуатации.»
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Shanghai Huace Navigation Technology Ltd, Китай.
