Трансформаторы напряжения НКФ, 90198-23

Трансформаторы напряжения НКФ (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	90198-23
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	НКФ
Изготовитель	ПО "Запорожтрансформатор", Украина (изготовлены в 1983-1985 гг.)
Год регистрации	2023
МПИ (интервал между поверками)	4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Конструктивно трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание. Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням. Электрическое соединение блоков осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций НКФ-500-78 У1, НКФ-220-58 У1, которые отличаются друг от друга значениями номинального напряжения первичной обмотки, номинальной вторичной нагрузки и классом точности.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ-500-78 У1 зав. № 2424, 2429, 2341, модификации НКФ-220-58 У1 зав. № 20415, 31288, 31248, 31244.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

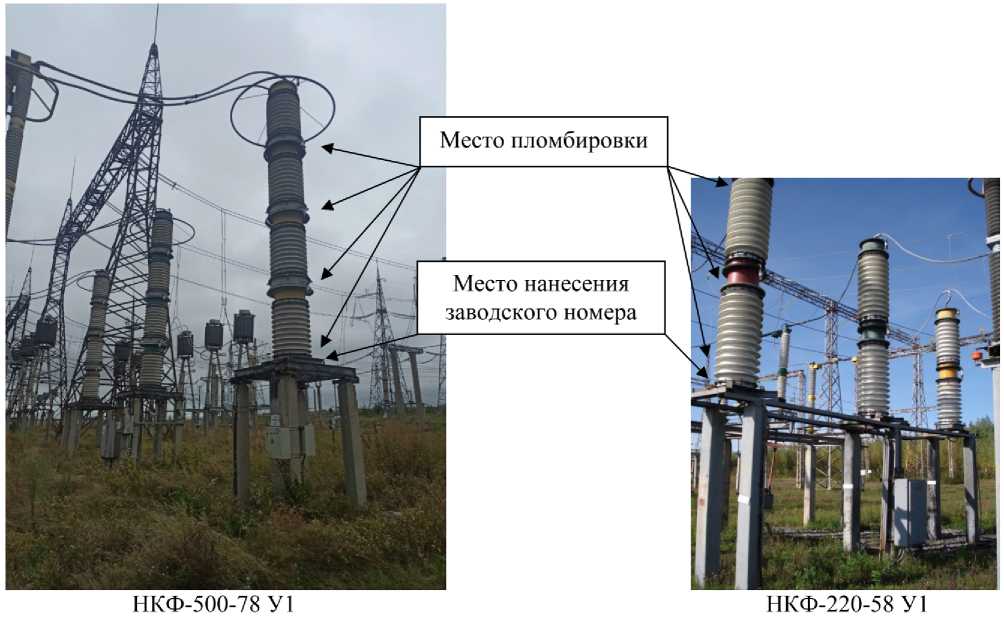

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Технические характеристики

Таблица 1.1 - Метрологические характеристики трансформаторов напряжения НКФ-500-78 У1

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	2424, 2429, 2341
Номинальное напряжение первичной обмотки Кыом, кВ	500/^3
Номинальное напряжение вторичной обмотки К^ном, В	100/^3
Номинальная частота Тюм, Г ц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	1,0
Номинальная мощность основной вторичной обмотки, В^А	500

Таблица 1.2 - Метрологические характеристики трансформаторов напряжения НКФ-220-58 У1

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	20415, 31288, 31248, 31244
Номинальное напряжение первичной обмотки Вьюм, кВ	220/^3
Номинальное напряжение вторичной обмотки В2ном, В	100/\3
Номинальная частота Тюм, Г ц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,5
Номинальная мощность основной вторичной обмотки, В^А	400

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

НКФ-500-78 У1;

НКФ-220-58 У1

1 шт.

Паспорт

НКФ-500-78 У1;

НКФ-220-58 У1

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
