| Номер в госреестре | 90200-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Энергоальянс" третья очередь |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Энергоальянс" (ООО "Энергоальянс"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Энергоальянс» третья очередь (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень — информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее по тексту — сервер ИВК), устройство синхронизации времени (далее по тексту — УСВ) типа УСВ-3, автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы на сервер ИВК, где происходит оформление отчетных документов.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчиках, либо в сервере ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) с электронной цифровой подписью в виде макетов XML форматов 80020, 80040, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ИВК по каналу связи Internet через Интернет-провайдера.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит УСВ, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Сервер ИВК периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 с. и более, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ.
Сравнение шкалы времени счетчиков электроэнергии со шкалой времени ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК.

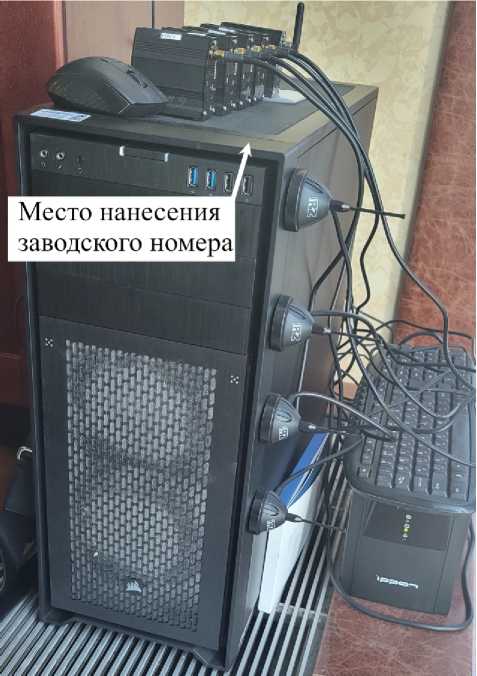

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0 Пром». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню — «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «Пирамида 2.0 Пром»
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| BinaryPackControls.dll | не ниже 10.3.1 | EB1984E0072ACFE1C797269B9DB15476 | MD5 |
| CheckDataIntegrity.dll | E021CF9C974DD7EA91219B4D4754D5C7 | ||
| ComIECFunctions.dll | BE77C5655C4F19F89A1B41263A16CE27 | ||
| ComModbusFunctions.dll | AB65EF4B617E4F786CD87B4A560FC917 | ||
| ComStdFunctions.dll | EC9A86471F3713E60C1DAD056CD6E373 | ||
| DateTimeProcessing.dll | D1C26A2F55C7FECFF5CAF8B1C056FA4D | ||
| SafeValuesDataUpdate.dll | B6740D3419A3BC1A42763 860BB6FC8AB | ||
| SimpleVerifyDataStatuses.dll | 61C1445BB04C7F9BB4244D4A085C6A3 9 | ||
| SummaryCheckCRC. dll | EFCC55E91291DA6F80597932364430D5 | ||
| ValuesDataProcessing.dll | 013E6FE1081A4CF0C2DE95F1BB6EE645 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ПС 110 кВ Адыгейская, РУ 10 кВ, 1 СШ 10 кВ, Яч. АДГ-13, КЛ 10 кВ АДГ-13 | ТОЛ-СЭЩ 600/5 Кл. т. 0,2S Рег. № 51623-12 | НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12 | СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 | УСВ-3, рег. № 84823-22/ Сервер ИВК |
| 2 | ПС 110 кВ Адыгейская, РУ 10 кВ, 2 СШ 10 кВ, Яч. АДГ-2, КЛ 10 кВ АДГ-2 | ТОЛ-СЭЩ 600/5 Кл. т. 0,2S Рег. № 51623-12 | НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12 | СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 | |
| 3 | ТП-КЗ-4-72п 10кВ, РУ-0,4 кВ, ввод Т-1 0,4 кВ | ТТИ 2500/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | ТП-КЗ-4-72п 10кВ, РУ-0,4 кВ, ввод Т-2 0,4 кВ | ТТИ 2500/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11 | УСВ-3, рег. № 84823-22/Сервер ИВК |
| 5 | ТП-КЗ-4-72п 10кВ, РУ-0,4 кВ, ввод Т-3 0,4 кВ | ТТИ 2500/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11 | |
| 6 | КТП НС-6-19 10 кВ, РУ 0,4 кВ, СШ 0,4 кВ, ВПУ 0,4 кВ, ВЛ 0,4 кВ | Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 7 | КТП НС-6-796 10 кВ, РУ 0,4 кВ, СШ 0,4 кВ, ВПУ 0,4 кВ, ВЛ 0,4 кВ | Т-0,66 1500/5 Кл. т. 0,5 Рег. № 52667-13 | - | Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11 | |
| 8 | ВПУ 0,4 кВ, Ввод 0,4 кВ | - | - | Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07 | |
| 9 | КТП НС-2-179, РУ 0,4 кВ, СШ 0,4 кВ, ВПУ 0,4 кВ, ВЛ 0,4 кВ | Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 10 | ВЛ 0,4 кВ от КТП НС-6-1230 10 кВ, ВЛ 0,4 кв, оп. 1, ЩУ 0,4 кВ, ВЛ 0,4 кВ Ф-1 | - | - | "МИРТЕК-32-РУ" мод. МИРТЕК-32-РУ-SP31-A1R1-230-5-100A-T-RF433/1-G/1-P2-HKMOV3-D Кл. т. 1,0/1,0 Рег. № 65634-16 | |
| 11 | ВЛ 0,4 кВ от КТП НС-6-1233 10 кВ, ВЛ 0,4 кВ, оп. 1, ЩУ 0,4 кВ, ВЛ 0,4 Ф-1 | - | - | "МИРТЕК-32-РУ" мод. МИРТЕК-32-РУ-SP31-A1R1-230-5-100A-T-RF433/1-G/5-P2-HKMOV3-D Кл. т. 1,0/1,0 Рег. № 65634-16 | |
| 12 | ВЛ 10 кВ НС-6, оп. 15, ПКУ 10 кВ | - | - | "МИРТЕК-135-РУ" мод. МИРТЕК-135-PY-SPHV1-AO,5R1-10K-5-100A-RGC2-RF433/1-G/1-P2-HMV4-D Кл. т. 0,5S/1,0 Рег. № 79527-20 |
Продолжение таблицы 2__________________________________________________________
Примечания:
1. Допускается изменение наименования ИК без изменения объекта измерений.
2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
3. Допускается замена УСВ на аналогичное, утвержденного типа.
4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
5. Замена оформляется техническим актом в установленном на Предприятии-владельце
АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
| Таблица 3 - Основные метрологические характеристики ИК АИИС | КУЭ | ||
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1, 2 | Активная Реактивная | 1,0 1,8 | 2,9 5,2 |
| 3-5, 7 | Активная Реактивная | 1,0 2,1 | 3,7 6,4 |
| 6, 9 | Активная Реактивная | 1,0 2,1 | 3,7 6,4 |
| 8 | Активная Реактивная | 1,1 2,2 | 4,1 9,1 |
| 10, 11 | Активная Реактивная | 1,1 1,1 | 4,1 4,8 |
| 12 | Активная Реактивная | 0,6 1,1 | 2,4 4,8 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с | 5 | ||
| Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены для cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий для ИК №№ 1, 2, 6, 9 при cos ф=0,8, токе ТТ, равном 2 % от 1ном и для ИК №№ 3-5, 7, 8, 10-12 при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от -25 °С до +40 °С. | |||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 12 |
| Нормальные условия: параметры сети: - напряжение, % от Uhom - ток, % От Ihom - коэффициент мощности - частота, Г ц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,6 до 50,4 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % От Uhom - ток, % От Ihom - коэффициент мощности - частота, Г ц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1(2) до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -25 до +40 от -25 до +40 от +10 до +30 от 80,0 до 106,7 98 |
| Надежность применяемых в АИИС КУЭ компонентов: Счетчики: СЭТ-4ТМ.03.01 (рег. № 36697-12): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Меркурий 230 (рег. № 23345-07): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Меркурий 236 (рег. № 47560-11): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более МИРТЕК-32-РУ (рег. № 65634-16): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более МИРТЕК-135-РУ (рег. № 79527-20): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более УСВ-3: - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Сервер ИВК: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более | 165000 2 150000 2 220000 2 350000 2 220000 2 45000 24 0,99 1 |
Продолжение таблицы 4
| 1 | 2 |
| Глубина хранения информации: Счетчики: СЭТ-4ТМ.03.01 (рег. № 36697-12): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 114 |
| Меркурий 230 (рег. № 23345-07): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 85 |
| Меркурий 236 (рег. № 47560-11): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 45 |
| МИРТЕК-32-РУ (рег. № 65634-16): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 128 |
| МИРТЕК-135-РУ (рег. № 79527-20): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 128 |
| Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Счетчики электрической энергии многофункциональные | СЭТ-4ТМ.03.01 | 2 |
| Счетчики электрической энергии статические трехфазные | Меркурий 236 ART-03 PQRS | 4 |
| Счетчики электрической энергии трехфазные статические | Меркурий 230 ART-03 PQRSIDN | 2 |
| Счетчики электрической энергии статические трехфазные | Меркурий 230 ART-02 PQRSIN | 1 |
| Счетчики электрической энергии трехфазные многофункциональные | "МИРТЕК-32-РУ" мод. МИРТЕК- 32-PY-SP31-A1R1-23O-5-1OOA-T- RF433/1-G/1-P2-HKMOV3-D | 1 |
| Счетчики электрической энергии трехфазные многофункциональные | "МИРТЕК-32-PY" мод. МИРТЕК-32-PY-SP31-A1R1-230-5-100A-T-RF433/1-G/5-P2-HKMOV3-D | 1 |
| Высоковольтные приборы учета электрической энергии трехфазные многофункциональные | "МИРТЕК-135-PY" мод. МИРТЕК-135-PY-SPHV1-A0,5R1-10K-5-100A-RGC2-RF433/1-G/1-P2-HMV4-D | 1 |
| Трансформатор тока | ТОЛ-СЭЩ | 6 |
| ТТИ | 9 | |
| Т-0,66 | 9 | |
| Трансформатор напряжения | НАЛИ-СЭЩ | 2 |
| Устройство синхронизации времени | УСВ-З | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | 17254302.384106.096.ФО | 1 |
приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Энергоальянс» третья очередь. МВИ 26.51/242/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
