| Номер в госреестре | 90201-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "АтомЭнергоСбыт Бизнес" 1 очередь |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "АтомЭнергоСбыт Бизнес" (ООО "Атомэнергосбыт Бизнес"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «АтомЭнергоСбыт Бизнес» 1 очередь (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее по тексту - сервер ИВК), программное обеспечение (ПО) «АльфаЦЕНТР», устройство синхронизации времени (УСВ) типа УСВ-3, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК, где осуществляется обработка, формирование и хранение измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, оформление справочных и отчетных документов.
Передача информации от сервера ИВК в АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ) и другие смежные субъекты ОРЭМ осуществляется с АРМ в виде xml-файлов установленных форматов в соответствии с регламентами ОРЭМ. Передача данных осуществляется по каналу связи с протоколом TCP/IP сети Internet.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят УСВ типа УСВ-3, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК со шкалой времени УСВ происходит непрерывно. Синхронизация шкалы времени сервера ИВК и шкалы времени УСВ осуществляется при каждом цикле сравнения независимо от величины расхождения шкал времени сервера ИВК и УСВ.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК происходит при каждом сеансе связи, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК.

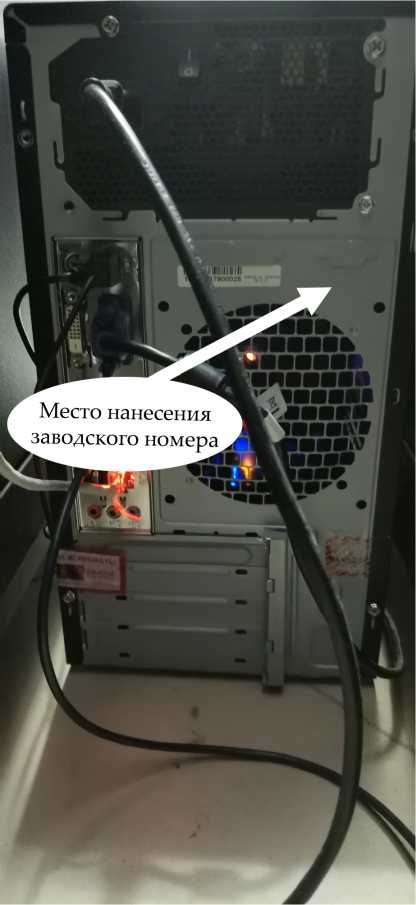

Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ac metrology.dll |
| Номер версии (идентификационный номер) ПО | не ниже 12.01 |
| Цифровой идентификатор ПО | 3E736B7F380863F44CC8E6F7BD211C54 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на
программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | ПС 110/35/6 кВ Рославль, КВЛ 6 кВ №607 опора №1, ПКУ 6 кВ | ТОЛ 200/5 Кл. т. 0,5 Рег. № 47959-11 | НОМ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51200-12 | Меркурий 234 ARTM2-00 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19 | Сервер ИВК, УСВ-3, рег. № 64242-16 |
| 2 | ПС 110/10/6 кВ «Экскаваторный завод», ЗРУ 10 кВ, 1 с.ш. 10 кВ, яч. №05, КЛ 10 кВ ф. КЛ 10 кВ №05 | ТОЛ-СЭЩ-10 400/5 Кл. т. 0,2S Рег. № 32139-11 | НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-00 | Меркурий 234 ARTM2-00 PB Кл. т. 0,2S/0,5 Рег. № 48266-11 | |
| 3 | ПС 110/10/6 кВ «Экскаваторный завод», ЗРУ 10 кВ, 2 с.ш. 10 кВ, яч. №32, КЛ 10 кВ ф. КЛ 10 кВ №32 | ТПЛ-10с 400/5 Кл. т. 0,5S Рег. № 29390-10 | НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-00 | Меркурий 234 ARTM2-00 PB Кл. т. 0,2S/0,5 Рег. № 48266-11 | |
| Примечания: 1. Допускается изменение наименования ИК без изменения объекта измерений. 2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3. Допускается замена УСВ на аналогичное, утвержденного типа. 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |||||
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1 | Активная Реактивная | 1,2 2,4 | 3,3 5,7 |
| 2 | Активная Реактивная | 0,8 1,5 | 1,6 2,6 |
| 3 | Активная Реактивная | 1,1 2,2 | 2,9 4,7 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с | 5 | ||
Продолжение таблицы 3__________________________________________________________
Примечания:
1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.
3. Границы погрешности результатов измерений приведены при cos ф=0,87, токе ТТ, равном 100 % от Ihom для нормальных условий, для рабочих условий для ИК №1 при cos ф=0,8, токе ТТ, равном 5 % от Ihom и для ИК № 2,3 при cos ф=0,8, токе ТТ, равном 2 % от Ihom при температуре окружающего воздуха в месте расположения счетчиков от 0 до +40 °С
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 3 |
| Нормальные условия: параметры сети: - напряжение, % от Uhom - ток, % от Ihom - коэффициент мощности - частота, Г ц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,8 до 50,2 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % от Uhom - ток, % от Ihom - коэффициент мощности - частота, Г ц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1 (2) до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -45 до +40 от 0 до +40 от +15 до +30 от 80,0 до 106,7 98 |
| Надежность применяемых в АИИС КУЭ компонентов: Меркурий 234 ARTM2-00 DPBR.G (рег№ 75755-19): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Меркурий 234 ARTM2-00 PB (рег№ 48266-11): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более УСВ-3 (рег№ 64242-16): - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более Сервер ИВК: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более | 320000 2 220000 2 0,95 24 0,99 1 |
Продолжение таблицы 4
| 1 | 2 |
| Глубина хранения информации: Меркурий 234 ARTM2-00 DPBR.G (рег№ 75755-19): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 123 |
| Меркурий 234 ARTM2-00 PB (рег№ 48266-11): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 170 |
| Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
- журнал счетчика:
параметрирования;
пропадания напряжения;
коррекции времени.
- журнал сервера:
параметрирования;
коррекции времени.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения;
испытательной коробки;
сервера.
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии;
сервера.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- серверах (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована);
сбора не реже одного раза в сутки (функция автоматизирована).
наносится на титульные листы паспорта-формуляра АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Счетчики электрической энергии трехфазные статические | Меркурий 234 ARTM2-00 DPBR.G | 1 |
| Меркурий 234 ARTM2-00 PB | 2 | |
| Трансформатор тока | ТОЛ | 3 |
| ТОЛ-СЭЩ-10 | 2 | |
| ТПЛ-10с | 2 | |
| Трансформатор напряжения | НОМ-6 У3 | 3 |
| НАМИ-10-95УХЛ2 | 2 | |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | АЭС.411711.АИИС.115.ФО | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «АтомЭнергоСбыт Бизнес» 1 очередь, МВИ 26.51/239/23 аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
