| Номер в госреестре | 90203-23 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | SCION |
| Изготовитель | SCION Instruments (NL) BV, Нидерланды |
| Год регистрации | 2023 |
| Срок свидетельства | 19.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые SCION (далее - хроматографы) предназначены для измерений содержания (массовой концентрации, молярной концентрации, массовой доли, объемной доли, молярной доли и пр.) компонентов, входящих в состав анализируемых проб природных и искусственных объектов, органических и неорганических веществ.
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.
Хроматографы представляют собой стационарные настольные лабораторные приборы, выполненные в моноблочном исполнении и включающие в себя термостат с детекторами (кроме МСД) и колонками, блок ввода проб, блок контроля газовых потоков и внешний компьютер. Масс-спектрометрический детектор (МСД) относится к комплектующим изделиям, входящим в состав хроматографа, и находится в отдельном корпусе. В зависимости от решаемой аналитической задачи, хроматографы комплектуются одним или несколькими детекторами из следующего списка (по заказу):
- ДТП - детектор по теплопроводности;
- ПИД - пламенно-ионизационный детектор;
- ППФД - пульсирующий пламенно-фотометрический детектор;
- МСД - масс-спектрометрический детектор.
В комплект хроматографа по заказу может входить также автосамплер, выполненный в виде отдельного блока.
Хроматографы выпускаются в следующих модификациях: 8300 GC и 8500 GC. Модификация 8500 GC отличается от 8300 GC термостатом колонок большего объема, а также большим числом установочных мест для испарителей, детекторов и модулей контроля потоков.
Масс-спектрометрический детектор выпускается в следующих моделях: 8900 TQ (тройной квадруполь), 8700 SQ (одинарный квадруполь) в вариантах: Select и Premium. Вариант Premium отличается от Select наличием дополнительной предфокусировки ионного потока с помощью подачи дополнительного потока гелия на предфильтр ионов.
В составе хроматографов могут применяться различные автосамплеры (по заказу): 8400 PRO и 8410 PRO для автоматического дозирования жидких проб. 8400 PRO рассчитан на 100 проб по 2 см3, 8410 PRO - на 10 проб по 2 см3. Возможна также комплектация хроматографов другими, в том числе специализированными, устройствами ввода проб (с термодесорбцией пробы, автосамплер ввода равновесного пара и т.д.), включая автоматизированные краны ввода газовых и жидких проб, в зависимости от назначения.
Обозначение модификации хроматографа (в виде 8300-GC или 8500-GC) и серийный номер в формате буквенно-цифрового обозначения нанесены типографским способом на информационную табличку (шильд), находящуюся на задней панели хроматографа.
Общий вид хроматографов приведен на рисунках 1 - 3. Вид шильда с обозначением модификации хроматографа и его серийным номером приведен на рисунке 4. Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

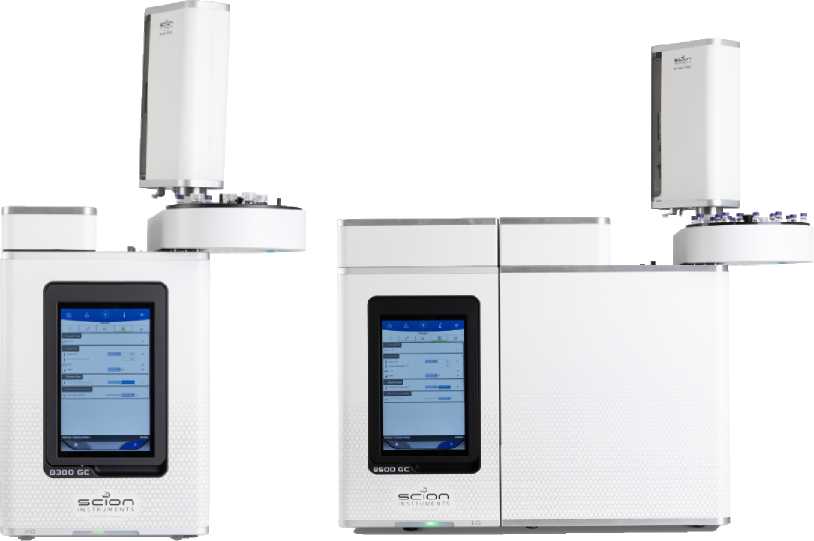

Рисунок 1 - Общий вид хроматографов газовых SCION модификаций 8300 GC и 8500 GC

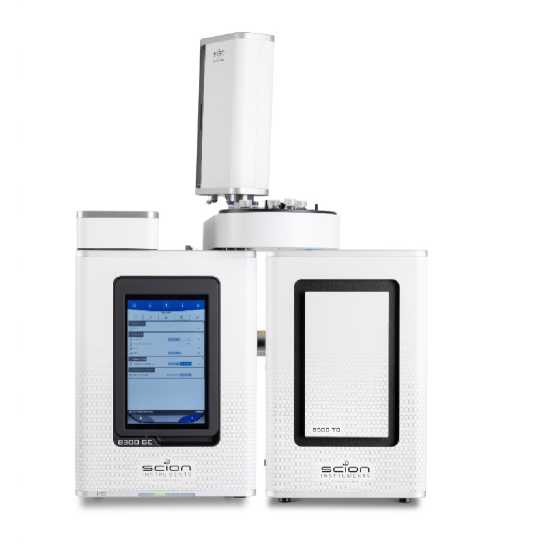

Рисунок 2 - Общий вид хроматографов газовых SCION модификации 8300 GC, масс-спектрометрического детектора 8900 TQ и автосамплера 8400 PRO

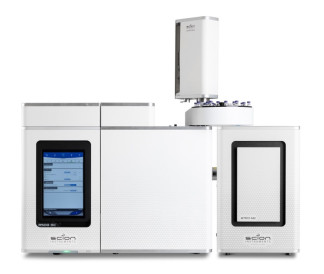

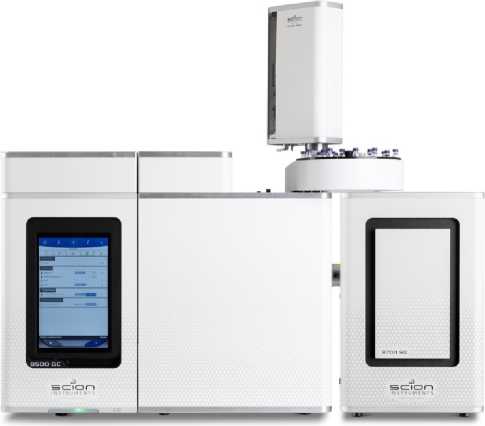

Рисунок 3 - Общий вид хроматографов газовых SCION модификации 8500 GC, масс-спектрометрического детектора 8700 SQ и автосамплера 8400 PRO
Место нанесения серийного номера

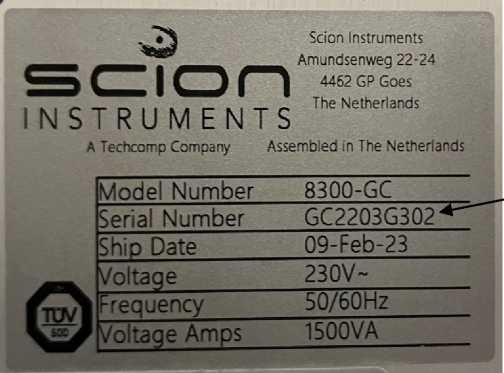

Рисунок 4 - Вид информационной таблички (шильда) с обозначением модификации хроматографа и серийным номером
Хроматографы эксплуатируются с программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер (ПК) и выполняющим следующие функции:
- управление хроматографом и детекторами;
- настройка режимов работы;
- получение и обработка хроматограмм;
- удаленный контроль, сбор, обработка, хранение и защита результатов измерений;
- построение градуировочных графиков; создание отчетов;
- проведение диагностических проверок прибора и отдельных его блоков;
- идентификация, регламентация и контроль учетных записей и прав доступа.
ПО CompassCDS предназначено для хроматографов со встроенными детекторами (ДТП, ПИД и ППФД), ПО MS Workstation - для хроматографов с внешним детектором МСД 8700 SQ и МСД 8900 TQ, а ПО tqControl - для хроматографов с внешним детектором МСД 8900 TQ. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| ПО CompassCDS | |
| Идентификационное наименование ПО | CompassCDS |
| Номер версии (идентификационный номер) ПО, не ниже | 4.1.0.394 |
| Цифровой идентификатор ПО | - |
| ПО MS Workstation | |
| Идентификационное наименование ПО | MS Workstation |
| Номер версии (идентификационный номер) ПО, не ниже | 8.2.1 |
| Цифровой идентификатор ПО | - |
| ПО tqControl | |
| Идентификационное наименование ПО | tqControl |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.0 |
| Цифровой идентификатор ПО | - |
| Примечание - Версия ПО может иметь дополнительные цис | эровые или буквенные суффиксы |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел детектирования, не более: | |
| - ДТП, г/см3 по гексадекану | 5,040’10 |
| - ПИД, г/с по гексадекану | 4,540’12 |
| - ППФД, г/с по метафосу | 1,7-10-12 |
| Отношение сигнал/шум, не менее: | |
| - МСД 8700 SQ1) | 200:1 |
| - МСД 8900 TQ2) | 40 000:1 |
| Относительное СКО выходного сигнала (при автоматическом дозировании/ручном вводе), %, не более: | |
| по времени удерживания | |
| - ДТП | 0,2 / 0,3 |
| - ПИД | 0,2 / 0,3 |
| - ППФД | 0,2 / 0,3 |
| - МСД 8700 SQ | 0,2 / 0,3 |
| - МСД 8900 TQ | 0,2 / 0,3 |
| по площади пика | |
| - ДТП | 2 / 4 |
| - ПИД | 3 / 4 |
| - ППФД | 8 / 10 |
| - МСД 8700 SQ | 5 / 8 |
| - МСД 8900 TQ | 5 / 8 |
| Относительное изменение выходного сигнала (площади пика) за 8 ч непрерывной работы (при автоматическом дозировании/ручном вводе), %: | |
| - ДТП | ±6/ ±8 |
| Наименование характеристики | Значение |
| - ПИД - ППФД - МСД 8700 SQ - МСД 8900 TQ | ±6/ ±8 ±10/ ±12 ±8/ ±12 ±8/ ±12 |
| 1) В режиме электронного удара, в режиме SIM или сканирование от 50 до 300 m/z, при вводе 10 пг гексахлорбензола для иона m/z 286; 2) В режиме электронного удара при отслеживании множественных реакций (MRM), при вводе 1 пг гексахлорбензола для перехода m/z 284>214. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания (номинальные): | |
| хроматографы мод. 8300 GC и 8500 GC | |
| -напряжение переменного тока, В | 230±23 |
| -частота переменного тока, Г ц | 50±1 |
| МСД 8700 SQ и 8900 TQ | |
| -напряжение переменного тока, В | от 100 до 240 |
| -частота переменного тока, Г ц | 50/60±3 |
| Потребляемая мощность, Вт, не более | |
| - хроматограф мод. 8300 GC | 1500 |
| - хроматограф мод. 8500 GC | 2300 |
| - МСД 8700 SQ | 1200 |
| - МСД 8900 TQ | 1200 |
| Габаритные размеры, мм, не более: | |
| хроматограф мод. 8300 GC | |
| - высота | 520 |
| - ширина | 321 |
| - глубина | 591 |
| хроматограф мод. 8500 GC | |
| - высота | 540 |
| - ширина | 662 |
| - глубина | 583 |
| МСД 8700 SQ | |
| - высота | 450 |
| - ширина | 280 |
| - глубина | 570 |
| МСД 8900 TQ | |
| - высота | 450 |
| - ширина | 280 |
| - глубина | 570 |
| автосамплеры 8400 PRO и 8410 PRO | |
| - высота | 400 |
| - ширина | 220 |
| - глубина | 470 |
| Масса, кг, не более | |
| - хроматограф мод. 8300 GC | 27 |
| - хроматограф мод. 8500 GC | 45 |
| - МСД 8700 SQ | 37 |
| Наименование характеристики | Значение |
| - МСД 8900 TQ - автосамплеры 8400 PRO и 8410 PRO | 40 7 |
| Условия эксплуатации: | |
| хроматографы мод. 8300 GC и 8500 GC - температура окружающего воздуха, °C - относительная влажность воздуха (без конденсации), % | от +10 до +40 от 5 до 95 |
| МСД 8700 SQ и 8900 TQ - температура окружающего воздуха, °C - относительная влажность воздуха (без конденсации), % | от +15 до +33 от 20 до 80 |
| Средняя наработка до отказа, ч, не менее | 10000 |
наносится на титульный лист руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность хроматографа
| Наименование | Обозначение | Количество |
| Хроматограф газовый в составе: | SCION | 1 шт. |
| - хроматограф | 8300 GC или 8500 GC | 1 шт. |
| - ПИД - пламенно-ионизационный детектор; | - | по заказу |
| - ДТП - детектор по теплопроводности; | - | по заказу |
| - ППФД - пульсирующий пламеннофотометрический детектор; | - | по заказу |
| - МСД - масс-спектрометрический детектор; | 8700 SQ или 8900 TQ | по заказу |
| - автосамплер | 8400 PRO или 8410 PRO | по заказу |
| Колонка капиллярная | - | 1 шт. (по заказу) |
| ПО на носителе | - | 1 комплект |
| Комплект для инсталляции (пуско-наладки) | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Хроматографы газовые SCION. Руководство по эксплуатации» разделы 1 «Введение», 2 «Пользовательский интерфейс ГХ», 5 «Введение в ввод образцов», 8 «Детекторы ГХ».
При использовании в сфере государственного регулирования обеспечения единства измерений хроматограф применяется в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия SCION Instruments (NL) BV, Нидерланды.
