| Номер в госреестре | 90206-23 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ЭЛЬГАЗ-300 |
| Изготовитель | Общество с ограниченной ответственностью "ЭльГаз" (ООО "ЭльГаз"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 19.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ЭЛЬГАЗ-300 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов, а также кислорода в воздухе рабочей зоны, технологических газовых средах на территориях промышленных объектов, в шахтах и рудниках.
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговый и (или) в цифровой сигнал, с последующей обработкой встроенным микропроцессором и передачу их внешнему компьютеру и/или другим регистрирующим устройствам.
Газоанализаторы ЭЛЬГАЗ-300 комплектуются первичными измерительными преобразователями (сенсорами) следующих типов:
- термокаталитический (ТК), принцип действия которого основан на термохимической реакции горючих газов с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
- оптический (ИК), принцип действия которого основан на избирательном поглощении газами энергии в инфракрасной области спектра;
- электрохимический (ЭХ), принцип действия которого основан на возникновении ЭДС на электродах сенсора при химической реакции с измеряемыми газами;
- фотоионизационный (ФИ), принцип действия которого основан на УФ ионизации аналита с измерением тока ионизированных ионов.
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение концентрации определяемого компонента;
- формирование унифицированного выходного аналогового токового сигнала 4 — 20 мА;
- формирование выходного цифрового сигнала по RS485 или RS232.
Газоанализаторы ЭЛЬГАЗ-300 могут использоваться в составе газоаналитических систем АГИС-М или в качестве самостоятельных средств измерений
Корпуса газоанализаторов изготавливаются из нержавеющей стали.
Заводской номер газоанализаторов ЭЛЬГАЗ-300, нанесенный термотрансферным методом, отображается на несъемном пленочном шильдике. Заводской номер газоанализаторов имеет цифровое обозначение. Шильдик фиксируется вдоль поверхности основания корпуса газоанализатора и доступен для обзора.
Нанесение знака поверки на корпус газоанализатора не предусмотрено. Пломбирование газоанализатора осуществляется для предотвращения скручивания. Способ пломбирования - нанесение на газоанализатор защитной наклейки.

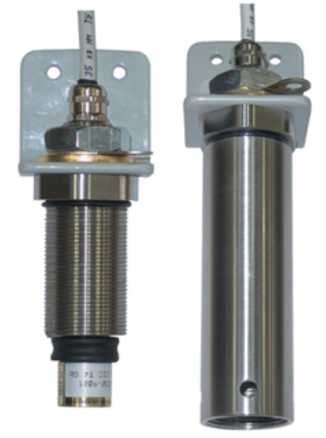

Общий вид газоанализатора ЭЛЬГАЗ-300 представлен на рисунке 1. Общий вид шильдика представлен на рисунке 2.
а)
б)

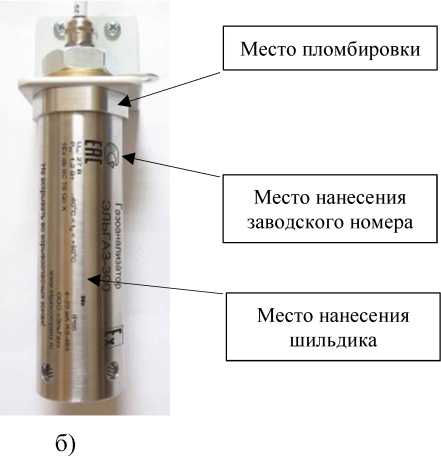

Рисунок 1 - Общий вид газоанализаторов ЭЛЬГАЗ-300 а) корпус без основания б) корпус с основанием
знака утверждения типа
Место нанесения
Газоанализатор
Метан СН4 0-100% НКПР 4-20 мА; RS-485;
ЕНЕ
ТРТС 012/2011 №RU C-RU.HB 82.В.00146/22
1 Exd[ia Ga] ПС Т5 Gb X / РВ Exd[ia Ma] I Mb X или OEx ia 111В T5 Ga X / PO Ex ia I Ma X
-60° C < ta < +90°C
IP 66/67 Um:32 В Pm: 1.3 Вт
He вскрывать во взрывоопасных зонах!
ООО "ЭльГаз'
www.elgazoompany. ru
Рисунок 2 - Шильдик газоанализаторов ЭЛЬГАЗ-300
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем специально для решения задач измерения содержания определяемых компонентов.
Встроенное ПО - внутренняя программа микроконтроллера для обеспечения функционирования прибора. Встроенное ПО газоанализатора обеспечивает выполнение следующих функций: - самодиагностику;
- обработку измерительной информации от первичного измерительного преобразователя;
- проведение градуировки газоанализатора;
- формирование аналогового и/или цифрового выходного сигнала.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISMBX |
| Номер версии (идентификационный номер) ПО, не ниже | 2.07 |
| Цифровой идентификатор ПО | 2685202 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Таблица 2 - Метрологические характеристики газоанализаторов ЭЛЬГАЗ-300 с электрохимическим (ЭХ) сенсором
| Определяемый компонент | Диапазон измерений концентрации определяемого компонента, млн-1/ (мг/м3); объемная доля, % | Пределы основной допускаемой погрешности | ||
| приведенной1), % | относительной, % | |||
| Азота диоксид (NO2) | от 0 до 20,0 (от 0 до 38,3) | от 0 до 3,0 включ. (от 0 до 5,74 включ.) | ±20 | _ |
| св. 3,0 до 20,0 (св. 5,74 до 38,3) | _ | ±20 | ||
| от 0 до 105 (от 0 до 200) | от 0 до 10,5 включ. (от 0 до 20,0 включ.) | ±20 | _ | |
| св. 10,5 до 105 (св. 20,0 до 191) | _ | ±20 | ||
| Азота оксид (NO) | от 0 до 30,0 (от 0 до 37,4) | от 0 до 5,0 включ. (от 0 до 6,24 включ.) | ±20 | _ |
| св. 5,0 до 30,0 (св. 6,24 до 37,4) | _ | ±20 | ||
| от 0 до 300 (от 0 до 374) | от 0 до 30,0 включ. (от 0 до 37,4 включ.) | ±20 | _ | |
| св. 30,0 до 300 (св. 37,4 до 374) | _ | ±20 | ||
| Определяемый компонент | Диапазон измерений концентрации определяемого компонента, млн-1/ (мг/м3); объемная доля, % | Пределы основной допускаемой погрешности | ||
| приведенной1), % | относительной, % | |||
| Аммиак (NH3) | от 0 до 100 (от 0 до 70,8) | от 0 до 10,0 включ. (от 0 до 7,08 включ.) | ±20 | _ |
| св. 10,0 до 100 (св. 7,08 до 70,8) | _ | ±20 | ||
| от 0 до 300 (от 0 до 212) | от 0 до 30 включ. (от 0 до 21,2 включ.) | ±15 | _ | |
| св. 30 до 300 (св. 21,2 до 212) | _ | ±15 | ||
| от 0 до 500 (от 0 до 354) | от 0 до 50 включ. (от 0 до 35,4 включ.) | ±15 | _ | |
| св. 50 до 500 (св. 35,4 до 354) | _ | ±15 | ||
| от 0 до 1000 (от 0 до 708) | от 0 до 100 включ. (от 0 до 70,8 включ.) | ±15 | _ | |
| св. 100 до 1000 (св. 70,8 до 708) | _ | ±15 | ||
| Водород (H2) | от 0 до 1000 (от 0 до 83,7) | от 0 до 100 включ. (от 0 до 8,38 включ.) | ±15 | _ |
| св. 100 до 1000 (св. 8,38 до 83,7) | _ | ±15 | ||
| от 0 до 20000 (от 0 до 1676) | от 0 до 1000 включ. (от 0 до 83,7 включ.) | ±10 | _ | |
| св. 1000 до 20000 (св. 83,7 до 1676) | _ | ±10 | ||
| Водород фтористый (HF) | от 0 до 10,0 (от 0 до 8,31) | от 0 до 1,0 включ. (от 0 до 0,83 включ.) | ±20 | _ |
| св. 1,0 до 10,0 (св. 0,83 до 8,31) | _ | ±20 | ||
| Водород хлористый (HCl) | от 0 до 20,0 (от 0 до 30,3) | от 0 до 4,0 включ. (от 0 до 6,06 включ.) | ±20 | _ |
| св. 4,0 до 20,0 (св. 6,06 до 30,3) | _ | ±20 | ||
| Кислород (O2) | от 0 до 10,0 | от 0 до 1,0 включ. | ±5 | _ |
| св. 1,0 до 10,0 | _ | ±5 | ||
| от 0 до 30,0 | от 0 до 15 включ. | ±5 | _ | |
| св. 15 до 30 | _ | ±5 | ||
| от 0 до 100 | от 0 до 10,0 включ. | ±5 | _ | |
| св. 10,0 до 100 | _ | ±5 | ||
| Метанол (СНзОН) | от 0 до 20,0 (от 0 до 26,6) | от 0 до 4,0 включ. (от 0 до 5,34 включ.) | ±20 | _ |
| св. 4,0 до 20,0 (св. 5,34 до 26,6) | _ | ±20 | ||
| Определяемый компонент | Диапазон измерений концентрации определяемого компонента, млн-1/ (мг/м3); объемная доля, % | Пределы основной допускаемой погрешности | ||
| приведенной1), % | относительной, % | |||
| Метанол (СНзОН) | от 0 до 50 (от 0 до 66,6) | от 0 до 10,0 включ. (от 0 до 13,3 включ.) | ±20 | _ |
| св. 10,0 до 50 (св. 13,3 до 66,6) | _ | ±20 | ||
| от 0 до 100 (от 0 до 133) | от 0 до 10,0 включ. (от 0 до 13,3 включ.) | ±20 | _ | |
| св. 10,0 до 100 (св. 13,3 до 133) | _ | ±20 | ||
| от 0 до 300 (от 0 до 399) | от 0 до 30 включ. (от 0 до 39,9 включ.) | ±20 | _ | |
| св. 30 до 300 (св. 39,9 до 399) | _ | ±20 | ||
| от 0 до 1000 (от 0 до 1332) | от 0 до 100 включ. (от 0 до 133 включ.) | ±20 | _ | |
| св. 100 до 1000 (св. 133 до 1332) | _ | ±20 | ||
| Метилмеркаптан (CH3SH) | от 0 до 10,0 (от 0 до 20,0) | от 0 до 1,0 включ. (от 0 до 2,0 включ.) | ±20 | _ |
| св. 1,0 до 10,0 (св. 2,0 до 20,0) | _ | ±20 | ||
| Сероводород (H2S) | от 0 до 7,1 (от 0 до 10,0) | от 0 до 2,1 включ. (от 0 до 3,0 включ.) | ±15 | _ |
| св. 2,1 до 7,1 (св. 3,0 до 10,1) | _ | ±15 | ||
| от 0 до 10,0 (от 0 до 14,17) | от 0 до 3,0 включ. (от 0 до 4,25 включ.) | ±15 | _ | |
| св. 3,0 до 10,0 (св. 4,25 до 14,2) | _ | ±15 | ||
| от 0 до 21,2 (от 0 до 30,0) | от 0 до 7,1 включ., (от 0 до 10,1 включ.) | ±10 | _ | |
| св. 7,1 до 21,2 (св. 10,1 до 30,0) | _ | ±10 | ||
| от 0 до 30,0 (от 0 до 42,5) | от 0 до 5,0 включ. (от 0 до 7,08 включ.) | ±15 | _ | |
| св. 5,0 до 30,0 (св. 7,08 до 42,5) | _ | ±15 | ||
| от 0 до 50 (от 0 до 70,8) | от 0 до 10,0 включ. (от 0 до 14,2 включ.) | ±15 | _ | |
| св. 10,0 до 50 (св. 14,2 до 70,8) | _ | ±15 | ||
| от 0 до 100 (от 0 до 142) | от 0 до 20,0 включ. (от 0 до 14,2 включ.) | ±10 | _ | |
| св. 20,0 до 100 (св. 14,2 до 142) | _ | ±10 | ||
| от 0 до 300 (от 0 до 425) | от 0 до 30 включ. (от 0 до 42,5 включ.) | ±10 | _ | |
| св. 30 до 300 (св. 42,5 до 425) | _ | ±10 | ||
| от 0 до 1000 (от 0 до 1416) | от 0 до 100 включ. (от 0 до 142включ.) | ±10 | _ | |
| Определяемый компонент | Диапазон измерений концентрации | Пределы основной допускаемой погрешности | ||
| определяемого компонента, млн-1/ (мг/м3); объемная доля, % | приведенной1), % | относительной, % | ||
| св. 100 до 1000 (св. 142 до 1416) | _ | ±10 | ||
| Серы диоксид (SO) | от 0 до 10,0 (от 0 до 26,6) | от 0 до 3,0 включ. (от 0 до 7,99 включ.) | ±15 | _ |
| св. 3,0 до 10,0 (св. 7,99 до 26,6) | _ | ±15 | ||
| от 0 до 30,0 (от 0 до 79,9) | от 0 до 5,0 включ. (от 0 до 13,3 включ.) | ±15 | _ | |
| св. 5,0 до 30,0 (св. 13,3 до 79,9) | _ | ±15 | ||
| от 0 до 100 (от 0 до 266) | от 0 до 10,0 включ., (от 0 до 26,6 включ.) | ±15 | _ | |
| св. 10,0 до 100 (св. 26,6 до 266) | _ | ±15 | ||
| от 0 до 300 (от 0 до 799) | от 0 до 30,0 включ. (от 0 до 79,9включ.) | ±10 | _ | |
| св. 30,0 до 300 (св. 79,9 до 799) | _ | ±10 | ||
| от 0 до 1000 (от 0 до 2663) | от 0 до 100 включ. (от 0 до 266 включ.) | ±10 | _ | |
| св. 100 до 1000 (св. 266 до 2663) | _ | ±10 | ||
| Углерода оксид (CO) | от 0 до 50 (от 0 до 58,2) | от 0 до 10,0 включ. (от 0 до 11,6 включ.) | ±20 | _ |
| св. 10,0 до 50 (св. 11,6 до 58,2) | _ | ±20 | ||
| от 0 до 85,9 (от 0 до 100) | от 0 до 10,0 включ. (от 0 до 11,6 включ.) | ±20 | _ | |
| св. 10,0 до 85,9 (св. 11,6 до 100) | _ | ±20 | ||
| от 0 до 300 (от 0 до 349) | от 0 до 30 включ. (от 0 до 34,9 включ.) | ±10 | _ | |
| св. 30 до 300 (св. 34,9 до 349) | _ | ±10 | ||
| от 0 до 1000 (от 0 до 1 164) | от 0 до 100 включ. (от 0 до 116 включ.) | ±10 | _ | |
| св. 100 до 1000 (св. 116 до 1164) | _ | ±10 | ||
| от 0 до 5000 (от 0 до 5822) | от 0 до 500 включ. (от 0 до 582 включ.) | ±10 | _ | |
| св. 500 до 5000 (св. 582 до 5822) | _ | ±10 | ||
| Определяемый компонент | Диапазон измерений концентрации определяемого компонента, млн-1/ (мг/м3); объемная доля, % | Пределы основной допускаемой погрешности | ||
| приведенной1), % | относительной, % | |||
| Формальдегид (H2CO) | от 0 до 20,0 (от 0 до 25,2) | от 0 до 0,5 включ. (от 0 до 0,63 включ.) | ±20 | _ |
| св. 0,5 до 20,0 (св. 0,63 до 25,2) | _ | ±20 | ||
| Хлор (CI2) | от 0 до 10,0 (от 0 до 29,5) | от 0 до 1,0 включ. (от 0 до 2,95 включ.) | ±20 | _ |
| св. 1,0 до 10,0 (св. 2,95 до 29,5) | _ | ±20 | ||
| от 0 до 30,0 (от 0 до 88,5) | от 0 до 5,0 включ. (от 0 до 14,8 включ.) | ±20 | _ | |
| св. 5,0 до 30,0 (св. 14,8 до 88,5) | _ | ±20 | ||
| Этанол (C2H5GH) (этиловый спирт) | от 0 до 600 (от 0 до 1 149) | от 0 до 100 включ. (от 0 до 192 включ.) | ±20 | _ |
| св. 100 до 600 (св. 192 до 1149) | _ | ±20 | ||
| от 0 до 1800 (от 0 до 3447) | от 0 до 300 включ., (от 0 до 574 включ.) | ±20 | _ | |
| св. 300 до 1800 (св. 574 до 3447) | _ | ±20 | ||
| от 0 до 3500 (от 0 до 6703) | от 0 до 500 включ., (от 0 до 958 включ.) | ±20 | _ | |
| св. 500 до 3500 (св. 958 до 6703) | _ | ±20 | ||
| Этилмеркаптан (C2H5SH) | от 0 до 10,0 (от 0 до 25,8) | от 0 до 1,0 включ., (от 0 до 2,58 включ.) | ±20 | _ |
| св. 1,0 до 10,0 (св. 2,58 до 25,8) | _ | ±20 | ||
| 1) приведенная погрешность нормирована к верхнему значению диапазона измерений | ||||
Таблица 3 - Метрологические характеристики газоанализаторов ЭЛЬГАЗ-300 с оптическим (ИК) сенсором
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %) | Диапазон измерений концентрации определяемого компонента % НКПР (объемная доля, %) | Пределы основной допускаемой погрешности | |
| абсолютной, % НКПР (объемная доля, %) | относительной % | |||
| Метан (CH4) | от 0 до 100 (от 0 до 4,4) | от 0 до 50 включ. (от 0 до 2,2 включ.) | ± 3 (± 0,13) | _ |
| св. 50 до 100 (св. 2,2 до 4,4) | _ | ±5 | ||
| Метан (CH4) | от 0 до 100 | от 0 до 10,0 включ. | ±0,5 | _ |
| св. 10,0 до 100 | _ | ±5 | ||
| Пропан (C3H8) | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±3(±0,05) | _ |
| св. 50 до 100 (св. 0,85 до 1,7) | _ | ±5 | ||
| от 0 до 100 | от 0 до 10,0 включ. | ±0,3 | _ | |
| св. 10,0 до 100 | _ | ±5 | ||
| Акрилонитрил (C3H3N) | от 0 до 100 (от 0 до 2,8) | от 0 до 50 включ. (от 0 до 1,4 включ.) | ±5(±0,14) | _ |
| св. 50 до 100 (св. 1,4 до 2,8) | _ | ±10 | ||
| Ацетилен (C2H2) | от 0 до 100 (от 0 до 2,3) | от 0 до 50 включ. (от 0 до 1,15 включ.) | ±5(±0,12) | _ |
| св. 50 до 100 (св. 1,15 до 2,3) | _ | ±10 | ||
| Ацетон (C3H6O) | от 0 до 100 (от 0 до 2,5) | от 0 до 50 включ. (от 0 до 1,25 включ.) | ±5(±0,13) | _ |
| св. 50 до 100 (св. 1,25 до 2,5) | _ | ±10 | ||
| Ацетонитрил (C2H3N) | от 0 до 100 (от 0 до 3,0) | от 0 до 50 включ. (от 0 до 1,5 включ.) | ±5(±0,15) | _ |
| св. 50 до 100 (св. 1,5 до 3,0) | _ | ±10 | ||
| Бензол (C6H6) | от 0 до 100 (от 0 до 1,2) | от 0 до 50 включ. (от 0 до 0,6 включ.) | ±5(±0,06) | _ |
| св. 50 до 100 (св. 0,6 до 1,2) | _ | ±10 | ||
| 1,3-бутадиен (C4H6) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7включ.) | ±5(±0,07) | _ |
| св. 50 до 100 (св. 0,7 до 1,4) | _ | ±10 | ||
| н-Бутан (С4Н10) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7 включ.) | ±3(±0,04) | _ |
| св. 50 до 100 (св. 0,7 до 1,4) | _ | ±10 | ||
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %) | Диапазон измерений концентрации определяемого компонента % НКПР (объемная доля, %) | Пределы основной допускаемой погрешности | |
| абсолютной, % НКПР (объемная доля, %) | относительной % | |||
| 1-бутен (C4H8) | от 0 до 100 (от 0 до 1,6) | от 0 до 50 включ. (от 0 до 0,8включ.) | ±5(±0,08) | _ |
| св. 50 до 100 (св. 0,8 до 1,6) | _ | ±10 | ||
| Винилхлорид (C2H3C1) | от 0 до 100 (от 0 до 3,6) | от 0 до 50 включ. (от 0 до 1,8 включ.) | ±5(±0,18) | _ |
| св. 50 до 100 (св. 1,8 до 3,6) | _ | ±10 | ||
| н-Гексан (СбН14) | от 0 до 100 (от 0 до 1,0) | от 0 до 50 включ. (от 0 до 0,5 включ.) | ±3(±0,03) | _ |
| св. 50 до 100 (св. 0,5 до 1,0) | _ | ±10 | ||
| н-Гептан (С7Н16) | от 0 до 100 (от 0 до 0,85) | от 0 до 50 включ. (от 0 до 0,43 включ.) | ±3(±0,02) | _ |
| св. 50 до 100 (св. 0,43 до 0,85) | _ | ±10 | ||
| Диметиловый эФир(С2Н6О) | от 0 до 100 (от 0 до 2,7) | от 0 до 50 включ. (от 0 до 1,35 включ.) | ±5(±0,14) | _ |
| св. 50 до 100 (св. 1,35 до 2,7) | _ | ±10 | ||
| Диметиламин (C2H7N) | от 0 до 100 (от 0 до 2,8) | от 0 до 50 включ. (от 0 до 1,4 включ.) | ±5(±0,14) | _ |
| св. 50 до 100 (св. 1,4 до 2,8) | _ | ±10 | ||
| 1,2-дихлорэтан (C2H4Cl2) | от 0 до 100 (от 0 до 6,2) | от 0 до 50 включ. (от 0 до 3,1 включ.) | ±5(±0,31) | _ |
| Диэтиловый эфир (C4H10O) | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±5(±0,09) | _ |
| св. 50 до 100 (св. 0,85 до 1,7) | _ | ±10 | ||
| Изобутан (1-С4Н10) | от 0 до 100 (от 0 до 1,3) | от 0 до 50 включ. (от 0 до 0,65 включ.) | ±3(±0,04) | _ |
| св. 50 до 100 (св. 0,65 до 1,3) | _ | ±10 | ||
| Изопентан (i-C5H12) | от 0 до 100 (от 0 до 1,3) | от 0 до 50 включ. (от 0 до 0,65 включ.) | ±3(±0,04) | _ |
| св. 50 до 100 (св. 0,65 до 1,3) | _ | ±10 | ||
| Изопропиловый спирт (i-СЛОН) | от 0 до 100 (от 0 до 2,0) | от 0 до 50 включ. (от 0 до 1,0 включ.) | ±5(±0,1) | _ |
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %) | Диапазон измерений концентрации определяемого компонента % НКПР (объемная доля, %) | Пределы основной допускаемой погрешности | |
| абсолютной, % НКПР (объемная доля, %) | относительной % | |||
| Метанол (СНзОН) | от 0 до 100 (от 0 до 6,0) | от 0 до 50 включ. (от 0 до 3,0 включ.) | ±5(±0,3) | _ |
| св. 50 до 100 (св. 3,0 до 6,0) | _ | ±10 | ||
| Метил-меркаптан (CH3SH) | от 0 до 100 (от 0 до 4,1) | от 0 до 50 включ. (от 0 до 2,05 включ.) | ±5(±0,21) | _ |
| св. 50 до 100 (св. 2,05 до 4,1) | _ | ±10 | ||
| Метилтретбутиловый эфир (C5H12O) | от 0 до 100 (от 0 до 1,5) | от 0 до 50 включ. (от 0 до 0,75 включ.) | ±5 (±0,08) | _ |
| св. 50 до 100 (св. 0,75 до 1,5) | _ | ±10 | ||
| Метилэтилкетон (C4H8O) | от 0 до 100 (от 0 до 1,5) | от 0 до 50 включ. (от 0 до 0,75 включ.) | ±5 (±0,08) | _ |
| св. 50 до 100 (св. 0,75 до 1,5) | _ | ±10 | ||
| н-Нонан (С9Н20) | от 0 до 100 (от 0 до 0,7) | от 0 до 50 включ. (от 0 до 0,35 включ.) | ±5 (±0,04) | _ |
| н-Октан (С8Н18) | от 0 до 100 (от 0 до 0,8) | от 0 до 50 включ. (от 0 до 0,4 включ.) | ±5 (±0,04) | _ |
| Пары Бензина1)2) | от 0 до 100 | от 0 до 50 | ±5 | _ |
| Пары керосина1)3) | от 0 до 100 | от 0 до 50 | ±5 | _ |
| Пары дизельного топлива1)4) | от 0 до 100 | от 0 до 50 | ±5 | _ |
| н-Пентан (C5H12) | от 0 до 100 (от 0 до 1,1) | от 0 до 50 включ. (от 0 до 0,55 включ.) | ±3 (±0,03) | _ |
| св. 50 до 100 (св. 0,55 до 1,1) | _ | ±10 | ||
| Пропилен (С3Н6) | от 0 до 100 (от 0 до 2,0) | от 0 до 50 включ. (от 0 до 1,0 включ.) | ±5 (±0,1) | _ |
| св. 50 до 100 (св. 1,0 до 2,0 ) | _ | ±10 | ||
| Пропилена оксид (С3Н6О) | от 0 до 100 (от 0 до 1,9) | от 0 до 50 включ. (от 0 до 0,95 включ.) | ±5 (±0,1) | _ |
| св. 50 до 100 (св. 0,95 до 1,9) | _ | ±10 | ||
| СхНу — Сумма углеводородов по метану | от 0 до 100 (от 0 до 4,4) | от 0 до 50 включ. (от 0,0 до 2,2 включ.) | ±3(±0,13) | _ |
| св. 50 до 100 (св. 2,2 до 4,4) | _ | ±10 | ||
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %) | Диапазон измерений концентрации определяемого компонента % НКПР (объемная доля, %) | Пределы основной допускаемой погрешности | |
| абсолютной, % НКПР (объемная доля, %) | относительной % | |||
| СхНу — Сумма углеводородов по пропану | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0,0 до 0,85 включ.) | ±3 (±0,05) | _ |
| св. 50 до 100 (св. 0,85 до 1,7) | _ | ±10 | ||
| СхНу — Сумма углеводородов по гексану | от 0 до 100 (от 0 до 1,0) | от 0 до 50 включ. (от 0,0 до 0,5 включ.) | ±3 (±0,03) | _ |
| св. 50 до 100 (св. 0,5 до 1,0) | _ | ±10 | ||
| Толуол (C7H8) | от 0 до 100 (от 0 до 1,0 ) | от 0 до 50 включ. (от 0 до 0,5 включ. ) | ±5 (±0,05) | _ |
| св. 50 до 100 (св. 0,5 до 1,0 ) | _ | ±10 | ||
| Углерода диоксид (СО2) | от 0 до 2,5 | от 0 до 0,5 включ. | ±0,05 | _ |
| св. 0,5 до 2,5 | _ | ± 10 | ||
| от 0 до 5 | от 0 до 1,0 включ. | ±0,2 | _ | |
| св. 1,0 до 5,0 | _ | ± 10 | ||
| от 0 до 100 | от 0 до 10 включ. | ± 2 | _ | |
| св. 10 до 100 | _ | ±10 | ||
| Хлорбензол (C6H5Cl) | от 0 до 100 (от 0 до 1,3) | от 0 до 50 включ. (от 0 до 0,65 включ.) | ±5 (±0,07) | _ |
| Циклогексан (С6Н12) | от 0 до 100 (от 0 до 1,0) | от 0 до 50 включ. (от 0 до 0,5 включ.) | ±5 (±0,05) | _ |
| св. 50 до 100 (св. 0,5 до 1,0) | _ | ±10 | ||
| Циклопентан (С5Н10) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7 включ.) | ±5 (±0,07) | _ |
| св. 50 до 100 (св. 0,7 до 1,4) | _ | ±10 | ||
| Циклопропан (С3Н6) | от 0 до 100 (от 0 до 2,4) | от 0 до 50 включ. (от 0 до 1,2 включ.) | ±5 (±0,12) | _ |
| св. 50 до 100 (св. 1,2 до 2,4) | _ | ±10 | ||
| Этан (С2Н6) | от 0 до 100 (от 0 до 2,4) | от 0 до 50 включ. (от 0 до 1,2 включ.) | ±3 (±0,07) | _ |
| св. 50 до 100 (св. 1,2 до 2,4) | _ | ±10 | ||
| Этанол (С2Н5ОН) | от 0 до 100 (от 0 до 3,1) | от 0 до 50 (от 0 до 1,55) | ±5 (±0,16) | _ |
| св. 50 до 100 (св. 1,55 до 3,1) | _ | ±10 | ||
| Этилмеркаптан (C2H5SH) | от 0 до 100 (от 0 до 2,8) | от 0 до 50 включ. (от 0 до 1,4 включ.) | ±5 (±0,14) | |
| св. 50 до 100 | _ | ±10 | ||
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %) | Диапазон измерений концентрации определяемого компонента % НКПР (объемная доля, %) | Пределы основной допускаемой погрешности | |
| абсолютной, % НКПР (объемная доля, %) | относительной % | |||
| (св. 1,4 до 2,8) | ||||
| Этилацетат (C4H8O2) | от 0 до 100 (от 0 до 2,0) | от 0 до 50 включ. (от 0 до 1,0 включ.) | ±5(±0,1) | _ |
| св. 50 до 100 (св. 1,0 до 2,0) | _ | ±10 | ||
| Этилбензол (C8H10) | от 0 до 100 (от 0 до 0,8) | от 0 до 50 включ. (от 0 до 0,4 включ.) | ±5 (±0,04 ) | _ |
| Этилен (С2Н4) | от 0 до 100 (от 0 до 2,3) | от 0 до 50 включ. (от 0 до 1,15 включ.) | ±5(±0,12) | _ |
| св. 50 до 100 (св. 1,15 до 2,3) | _ | ±10 | ||
| Этиленоксид (C2H4O) | от 0 до 100 (от 0 до 2,6) | от 0 до 50 включ. (от 0 до 1,3 включ.) | ±5 (±0,13) | _ |
| св. 50 до 100 (св. 1,3 до 2,6) | _ | ±10 | ||
| Значение НКПР для определяемых компонентов по ГОСТ 3161 | 10.20-1-2020; | |||
1) - бензин, керосин и дизельное топливо являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;
Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида:
2) - пары бензина по ГОСТ 32513-2013, ГОСТ Р 51866-2002; ГОСТ 1012-2013;
3) - пары керосина по ГОСТ Р 52050-2006;
4) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.
Таблица 4 - Метрологические характеристики газоанализаторов ЭЛЬГАЗ-300 с термокаталитическим (ТК) сенсором
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %) | Диапазон измерений концентрации определяемого компонента, % НКПР (объемная доля, %) | Пределы допускаемой основной абсолютной погрешности, % НКПР (объемная доля, %) |
| Водород (H2) | от 0 до 100 (от 0 до 4,0) | от 0 до 1,00 | ±0,2 |
| от 0 до 50 (от 0 до 2,0) | ±3 (±0,12 ) | ||
| Метан (CH4) | от 0 до 100 (от 0 до 4,4) | от 0 до 1,00 | ±0,2 |
| от 0 до 57 (от 0 до 2,5) | ±3 (±0,13 ) | ||
| Пропан^э^) | от 0 до 100 (от 0 до 1,7) | от 0 до 50(от 0 до 0,85) | ±3 (±0,05) |
| Акрилонитрил (C3H3N) | от 0 до 100 (от 0 до 2,8) | от 0 до 50 (от 0 до 1,4) | ±5 (±0,14) |
| Ацетилен (C2H2) | от 0 до 100(от 0 до 2,3) | от 0 до 50 (от 0 до 1,15) | ±5 (±0,12) |
| Ацетон (СзНбО) | от 0 до 100 (от 0 до 2,5) | от 0 до 50 (от 0 до 1,25) | ±5 (±0,13) |
| Ацетонитрил (C2H3N) | от 0 до 100 (от 0 до 3,0) | от 0 до 50 (от 0 до 1,5) | ±5 (±0,15) |
| Бензол (СбНб) | от 0 до 100 (от 0 до 1,2) | от 0 до 50 (от 0 до 0,6) | ±5 (±0,06) |
| 1,3-Бутадиен (C4H6) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 (от 0 до 0,7) | ±5 (±0,07) |
| н-Бутан (C4H10) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 (от 0 до 0,7) | ±3 (±0,04) |
| 1-Бутен(С4Н8) | от 0 до 100 (от 0 до 1,6) | от 0 до 50(от 0 до 0,8) | ±5 (±0,08) |
| Винилхлорид (C2H3CI) | от 0 до 100 (от 0 до 3,6) | от 0 до 50 (от 0 до 1,8) | ±5 (±0,18) |
| н-Гексан(СбН14) | от 0 до 100 (от 0 до 1,0) | от 0 до 50 (от 0 до 0,5) | ±3 (±0,03) |
| н-Гептан (С7Н16) | от 0 до 100 (от 0 до 0,85) | от 0 до 50 (от 0 до 0,425) | ±3 (±0,03) |
| Диметиловый эфир(С2НбО) | от 0 до 100 (от 0 до 2,7) | от 0 до 50 (от 0 до 1,35) | ±5 (±0,14) |
| Диметиламин (C2H7N) | от 0 до 100 (от 0 до 2,8) | от 0 до 50 (от 0 до 1,4) | ±5 (±0,14) |
| 1,2-Дихлорэтан (C2H4CI2) | от 0 до 100 (от 0 до 6,2) | от 0 до 50 (от 0 до 3,1) | ±5 (±0,31) |
| Диэтиловый эфир(С4Н1оО) | от 0 до 100 (от 0 до 1,7) | от 0 до 50 (от 0 до 0,85) | ±5 (±0,09) |
| Изобутан (i-C4H1o) | от 0 до 100 (от 0 до 1,3) | от 0 до 50 (от 0 до 0,65) | ±3 (±0,04) |
| Изопентан (i-C5H12) | от 0 до 100 (от 0 до 1,3) | от 0 до 50 (от 0 до 0,65) | ±3 (±0,03) |
| Изопропиловый спирт (i-C3H7OH) | от 0 до 100 (от 0 до 2,0) | от 0 до 50 (от 0 до 1,0) | ±5(±0,1) |
| Метанол (СН3ОН) | от 0 до 100 (от 0 до 6,0) | от 0 до 50 (от 0 до 3,0) | ±5 (±0,3) |
| Метилмеркаптан (CH3SH) | от 0 до 100 (от 0 до 4,1) | от 0 до 50 (от 0 до 2,05) | ±5 (±0,21) |
| Метилтретбутиловый эфир (С5Н12О) | от 0 до 100 (от 0 до 1,5) | от 0 до 50 (от 0 до 0,75) | ±5 (±0,08) |
| Метиэтилкетон (С4Н8О) | от 0 до 100 (от 0 до 1,5) | от 0 до 50 (от 0 до 0,75) | ±5 (±0,08) |
| н-Нонан(С9Н2о) | от 0 до 100 (от 0 до 0,7) | от 0 до 50 (от 0 до 0,35) | ±5 (±0,04) |
| н-Октан (С§Н1§) | от 0 до 100 (от 0 до 0,8) | от 0 до 50 (от 0 до 0,4) | ±5 (±0,04) |
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %) | Диапазон измерений концентрации определяемого компонента, % НКПР (объемная доля, %) | Пределы допускаемой основной абсолютной погрешности, % НКПР (объемная доля, %) |
| Пары Бензина 1) 2) | от 0 до 100 | от 0 до 50 | ±5 |
| Пары Керосина 1) 3) | от 0 до 100 | от 0 до 50 | ±5 |
| Пары дизельного топлива 1) 4) | от 0 до 100 | от 0 до 50 | ±5 |
| н-Пентан (C5H12) | от 0 до 100 (от 0 до 1,1) | от 0 до 50 (от 0 до 0,55) | ±3 (±0,03) |
| Пропилен (С3Н6) | от 0 до 100 (от 0 до 2,0) | от 0 до 50 (от 0 до 1,0) | ±5 (±0,1) |
| Пропилена оксид (C3H6O) | от 0 до 100 (от 0 до 1,9) | от 0 до 50 (от 0 до 0,95) | ±5 (±0,1) |
| СхНу — Сумма углеводородов по метану | от 0 до 100 (от 0 до 4,4) | от 0 до 57 (от 0 до 2,5) | ±3 (±0,13) |
| СхНу — Сумма углеводородов по пропану | от 0 до 100 (от 0 до 1,7) | от 0 до 50 (от 0 до 0,85) | ±3 (±0,05) |
| СхНу — Сумма углеводородов по гексану | от 0 до 100 (от 0 до 1,0) | от 0 до 50 (от 0 до 0,5) | ±3 (±0,03) |
| Толуол (C7H8) | от 0 до 100 (от 0 до 1,0) | от 0 до 50 (от 0 до 0,5) | ±5 (±0,05) |
| Хлорбензол (С6Н5а) | от 0 до 100 (от 0 до 1,3) | от 0 до 50 (от 0 до 0,65) | ±5 (±0,07) |
| Циклогексан (C6H12) | от 0 до 100 (от 0 до 1,0) | от 0 до 50 (от 0 до 0,5) | ±5 (±0,05) |
| Циклопентан (C5H10) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 (от 0 до 0,7) | ±5 (±0,07) |
| Циклопропан (C3H6) | от 0 до 100 (от 0 до 2,4) | от 0 до 50 (от 0 до 1,2) | ±5 (±0,12) |
| Этан (С2Н6) | от 0 до 100 (от 0 до 2,4) | от 0 до 50 (от 0 до 1,2) | ±3 (±0,07) |
| Этанол (С2Н5ОН) | от 0 до 100 (от 0 до 3,1) | от 0 до 50 (от 0 до 1,55) | ±5 (±0,16) |
| Этилмеркаптан ((жи) | от 0 до 100 (от 0 до 2,8) | от 0 до 50 (от 0 до 1,4) | ±5 (±0,14) |
| Этилацетат (C4H8O2) | от 0 до 100 (от 0 до 2,0) | от 0 до 50 (от 0 до 1,0) | ±5 (±0,1) |
| Этилбензол (С8Н1о) | от 0 до 100 (от 0 до 0,8) | от 0 до 50 (от 0 до 0,4) | ±5 (±0,04) |
| Этилен (С2Н4) | от 0 до 100 (от 0 до 2,3) | от 0 до 50 (от 0 до 1,15) | ±5 (±0,12) |
| Этиленоксид (C2H4O) | от 0 до 100 (от 0 до 2,6) | от 0 до 50 (от 0 до 1,3) | ±5 (±0,13) |
| 1) - Значение НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020; 2) - бензин, керосин и дизельное топливо являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; 3) - Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида: 4) - пары бензина по ГОСТ 32513-2013, ГОСТ Р 51866-2002; ГОСТ 1012-2013; 5) - пары керосина по ГОСТ Р 52050-2006; 6) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013. | |||
Таблица 5 - Метрологические характеристики газоанализаторов ЭЛЬГАЗ-300 с фотоионизационным (ФИ) сенсором
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, _ .1 млн 1 | Пределы допускаемой основной погрешности | ||
| приведенной1), % | относительной, % | |||
| Изобутилен а-Сл) | от 0 до 40 | ±20 | _ | |
| от 0 до 2000 | от 0 до 100 включ. | ±20 | _ | |
| св. 100 до 2000 | _ | ±20 | ||
| Ацетон ((.НО) | от 0 до 200 | ±20 | _ | |
| от 0 до 2000 | от 0 до 200 включ. | ±20 | _ | |
| св. 200 до 2000 | _ | ±20 | ||
| Бензол (СбНб) | от 0 до 20 | ±20 | _ | |
| от 0 до 1000 | от 0 до 100 включ. | ±20 | _ | |
| св. 100 до 1000 | _ | ±20 | ||
| Толуол (С7Н8) | от 0 до 20 | ±20 | _ | |
| от 0 до 1000 | от 0 до 100 включ. | ±20 | _ | |
| св. 100 до 1000 | _ | ±20 | ||
| Ксилол (С8Н10) | от 0 до 20 | ±20 | _ | |
| от 0 до 1000 | от 0 до 100 включ. | ±20 | _ | |
| св. 100 до 1000 | _ | ±20 | ||
| Этилацетат (С4НЮ2) | от 0 до 200 | ±20 | _ | |
| от 0 до 8000 | от 0 до 200 включ. | ±20 | _ | |
| св. 200 до 8000 | _ | ±20 | ||
| Пары углеводородов (по изобутилену) | от 0 до 40 | ±20 | _ | |
| от 0 до 2000 | от 0 до 100 включ. | ±20 | _ | |
| св. 100 до 2000 | _ | ±20 | ||
| Пары бензина2) 3) | от 0 до 2000 | от 0 до 100 включ. | ±20 | _ |
| св. 100 до 2000 | _ | ±20 | ||
| Пары керосина2) 4) | от 0 до 2000 | от 0 до 100 включ. | ±20 | _ |
| св. 100 до 2000 | _ | ±20 | ||
| Пары топлива дизельного2) 5 6) | от 0 до 2000 | от 0 до 100 включ. | ±20 | _ |
| св. 100 до 2000 | _ | ±20 | ||
Таблица 6 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности газоанализатора при изменении температуры окружающей среды на каждые 10 °С относительно нормальных условий измерений1), в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности: | ± 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне условий эксплуатации на каждые 10 % относительно нормальных условий измерений1), в долях от предела допускаемой основной погрешности | ± 0,5 |
| Предел вариации выходного сигнала в долях от предела допускаемой основной погрешности, не более | 0,5 |
| 1) - нормальные условия измерений (температура окружающего воздуха от 15 ° С до 25 ° С; относительная влажность окружающего воздуха от 30 % до 80 %; атмосферное давление от 98,0 до 104,6 кПа) | |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное время установления показаний1), Т90, с, не более: | |
| - с оптическим (ИК) сенсором - с термокаталитическим (ТК) сенсором - с электрохимическим сенсором (ЭХ) (кроме кислорода) - с электрохимическим сенсором (ЭХ) (кислород) - с фотоионизационным (ФИ) сенсором | 152) 10 45 30 60 |
| Параметры электрического питания: | |
| - напряжение постоянного тока от внешнего источника, В | от 12 до 26 или от 12 до 32 |
| Потребляемая мощность, ВА, не более: | 1,3 |
| Выходные сигналы: | |
| - цифровой - аналоговый токовый, мА | RS485, RS232 от 4 до 20 |
| Габаритные размеры (диаметрхдлина), мм, не более: | 42x200 |
| Масса, кг, не более: | 1,5 |
| Условия эксплуатации: | |
| атмосферное давление, кПа | от 80 до 120 |
| относительная влажность (без конденсации), % | от 30 до 98 |
| температура окружающей среды, °С | |
| - ЭЛЬГАЗ-300 с ТК сенсором; | от - 60 до + 85 |
| - ЭЛЬГАЗ-300 с ИК сенсором; | от - 60 до + 90 |
| - ЭЛЬГАЗ-300 с ЭХ сенсором; | от - 40 до + 60 |
| - ЭЛЬГАЗ-300 с ФИ сенсором; | от - 60 до + 60 |
| Средняя наработка на отказ (для газоанализаторов с ИК сенсором), ч | 120 000 |
| Средняя наработка на отказ (для газоанализаторов с ТК, ЭХ и ФИ сенсорами), ч | 40 000 |
| Средний срок службы, лет | 15 |
| Маркировка взрывозащиты: | |
| - ЭЛЬГАЗ-300 с ТК сенсором; | 1Exd [iaGa] IICT4 GbХ PB Ex d [ia Ma] I Mb Х |
| Наименование характеристики | Значение |
| - ЭЛЬГАЗ-300 с ИК сенсором; | 0 ExiaIIB T5 Ga Х PO Ex ia I Ma Х или 1Ex d [ia Ga] IIC T5 Gb Х PB Ex d [ia Ma] I Mb Х |
| - ЭЛЬГАЗ-300 с ЭХ или ФИ сенсором; | 0 Ex ia IIB T6 Ga Х PO Ex ia I Ma Х или 1Exd [iaGa] IICT6 GbХ PB Ex d [ia Ma] I Mb Х |
| Степень защиты ЭЛЬГАЗ-300 по ГОСТ 14254-2015 | IP66/67 |
| 1) - время установления показаний для прогретого и готового к работе газоанализатора. 2) - для сенсора без пылевого фильтра. | |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорт газоанализатора ЭЛЬГАЗ-300 и на шильдик средства измерений.
Таблица 8 - Комплектность газоанализатора ЭЛЬГАЗ-300
| Наименование | Обозначение | Количество |
| Г азоанализатор с кабелем подключения длиной до 10 м | ЭЛЬГАЗ-300 | 1 шт. |
| Паспорт | ПС | 1экз. |
| Руководство по эксплуатации | ФРПГ.03.00.000 РЭ | 1экз. |
| Методика поверки | - | 1экз. |
| Калибровочная насадка | НГ | По заказу |
| Преобразователь интерфейса RS 485-USB (для связи с ПК) | ПИ | По заказу |
| Защитный козырек от погодных условий | ЗК | По заказу |
| Комплект монтажный на трубу | КМ | По заказу |
приведены в руководстве по эксплуатации ФРПГ.03.00.000 РЭ (раздел 11 «ПОРЯДОК РАБОТЫ»).
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования»;
ГОСТ Р МЭК 61207-1-2009 «Газоанализаторы. Выражение эксплуатационных характеристик. Часть 1. Общие положения»;
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»;
ТУ 26.51.53-014-38208834-2022 Газоанализаторы ЭЛЬГАЗ-300. Технические условия.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
