| Номер в госреестре | 90207-23 |
| Наименование СИ | Газоанализаторы лазерные |
| Обозначение типа СИ | LGA |
| Изготовитель | Focused Photonics (Hangzhou), Inc., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 19.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы лазерные LGA (далее по тексту - газоанализаторы) предназначены для измерения объемной доли аммиака и кислорода в газовых средах.
К настоящему типу средств измерений относятся газоанализаторы следующих модификаций LGA-4100 и LGA-4500, которые отличаются конструкцией и различными формами установки.
Принцип действия газоанализаторов - спектроскопия однолинейного молекулярного поглощения. Диодный лазер излучает луч света, проходящий через анализируемую среду и детектируемый модулем приёмника. Длина волны лазерного луча настраивается на характерную длину поглощения определяемого компонента.
Газоанализатор модификации LGA-4100 представляет собой интегрированную
модульную конструкцию, состоящую из пускового блока и приемного блока
Газоанализатор модификации LGA-4500 представляет собой интегрированную
модульную конструкцию, состоящую из пускового блока, лазерной установки пускового терминала, приемного блока, датчика приемника, блока контроля положительного давления и газовой камеры.
Газоанализаторы обеспечивают выходные сигналы:
- аналоговый выход от 4 до 20 мА;
- цифровой RS485, RS-232, Bluetooth (опциональный), GPRS(опциональный);
- релейный выход.
Нанесение знака поверки на средство измерений и пломбирование не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится способом гравировки на маркировочную табличку в месте, указанном на рисунке 1.
Общий вид газоанализаторов с указанием места нанесения серийного номера приведены на рисунке 1.

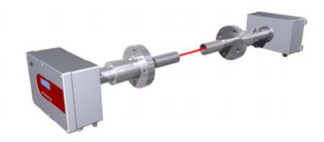

а) модификация LGA-4100

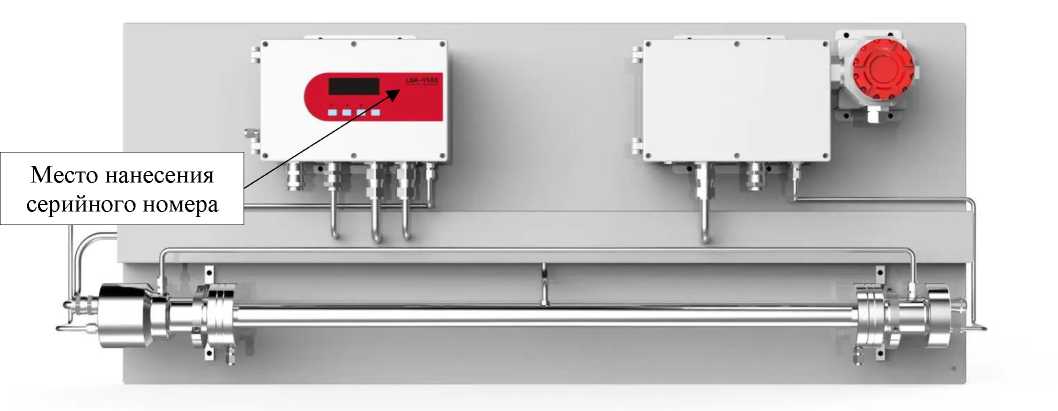

б) модификация LGA-4500
Рисунок 1 - Общий вид газоанализаторов с указанием места нанесения серийного номера.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LGA4000 |
| Номер версии (идентификационный номер) ПО, не ниже | IFB.100D.V1A.005 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % |
| Кислород (O2) | от 0 до 1 % | ±5 |
| от 0 до 6 % | ±3 | |
| Аммиак (NH3) | от 0 до 10 млн-1 | ±10 |
| от 0 до 20 млн-1 | ±7,5 | |
| от 0 до 30 млн-1 | ±7,5 | |
| от 0 до 200 млн-1 | ±7,5 |
Время установления показаний To,9, не более 20 секунд.
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -30 до +15 °С включ. и св. +25 до +60 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,2 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - модификация LGA-4100 напряжение постоянного тока, В напряжение переменного тока (опционально), В - модификация LGA-4500 напряжение переменного тока, В частота переменного тока, Г ц | 24 220 от 100 до 240 от 48 до 63 |
| Потребляемая мощность, B-A, не более: - модификация LGA-4100 - модификация LGA-4500 | 20 20 |
| Габаритные размеры (высота х ширина х длина), мм, не более: - модификация LGA-4100 (блок излучателя, блок приемника) - модификация LGA-4500 | 188х118х288 1600x1550x450 |
| Масса, кг, не более: - модификация LGA-4100 - модификация LGA-4500 | 36 350 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, (без конденсации влаги), % не более - атмосферное давление, кПа | от -30 до +60 90 от 84 до 106,7 |
| Время прогрева, мин, не более | 15 |
| Маркировка взрывозащиты | 1Ex db op is pxb IIC T5 Gb X |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 17520 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор лазерный | LGA1) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Инструмент для градуировки и поверки2) | - | 1 шт. |
| 1) - Модификация согласно заказу; 2) - только для модификации LGA-4100. | ||
приведены в разделе 1 «Принцип измерения» документов «Газоанализаторы лазерные LGA (модификация LGA-4100). Руководство по эксплуатации» и «Газоанализаторы лазерные LGA (модификация LGA-4500). Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация изготовителя Focused Photonics (Hangzhou), Inc., Китай.
