Датчики тока и напряжения комбинированные VCS_SMART, 90210-23

Датчики тока и напряжения комбинированные VCS_SMART (далее - КДТН) предназначены для масштабного преобразования силы и напряжения переменного тока в напряжение переменного тока, пригодное для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Карточка СИ
Номер в госреестре 90210-23
Наименование СИ Датчики тока и напряжения комбинированные
Обозначение типа СИ VCS_SMART
Изготовитель Акционерное общество "Научно-производственное объединение Таврида Электрик" (АО "НПОТЭЛ"), г. Йошкар-Ола
Год регистрации 2023
Срок свидетельства 19.10.2028
МПИ (интервал между поверками) 8 лет
Описание типа скачать
Методика поверки скачать

Назначение

Датчики тока и напряжения комбинированные VCS_SMART (далее - КДТН) предназначены для масштабного преобразования силы и напряжения переменного тока в напряжение переменного тока, пригодное для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия КДТН в части масштабного преобразователя силы переменного тока основан на законе электромагнитной индукции, выполняется маломощным трансформатором тока, во вторичную обмотку которого включен резистор, падение напряжения на котором пропорционально току в первичной обмотке, а в части масштабного преобразователя напряжения переменного тока основан на делении высокого напряжения переменного тока первичной обмотки с помощью емкостного делителя напряжения.

КДТН выполнены в виде проходной конструкции без первичной обмотки. Роль первичной обмотки для маломощного трансформатора тока и обкладки для емкостного делителя выполняет шина круглого сечения, проходящая через внутреннее окно КДТН.

Выводы вторичных цепей КДТН выполнены гибким многожильным проводом. Каждый вывод имеет свою маркировку.

КДТН являются однофазными электромагнитными устройствами, выполненными в «кожухе» из заземляемой токопроводящей резины, выполняющей роль электрического экрана для датчика напряжения. Сборка КДТН обтянута силиконовой резиной с адгезией, что обеспечивает высоковольтную электрическую изоляцию, защиту от проникновения влаги и механических повреждений. Поверхность резиновой изоляции имеет маркировку первичных выводов.

КДТН комплектуются в трехфазные группы в составе коммутационных модулей и комплектных распределительных устройств.

КДТН относятся к неремонтируемым и невосстанавливаемым изделиям.

Трехфазная группа КДТН включает в себя:

1) три КДТН;

2) устройство соединительное;

3) плату сопряжения;

4) жгут соединительный (опция).

Общий вид трёхфазной группы КДТН в составе коммутационных модулей OSM15_Smart_1, трёхфазной группы КДТН в составе комплектных распределительных устройств с указанием места нанесения заводского номера представлен на рисунках 1-2 соответственно.

Нанесение знака поверки на КДТН не предусмотрено. Пломбирование мест настройки (регулировки) КДТН не предусмотрено.

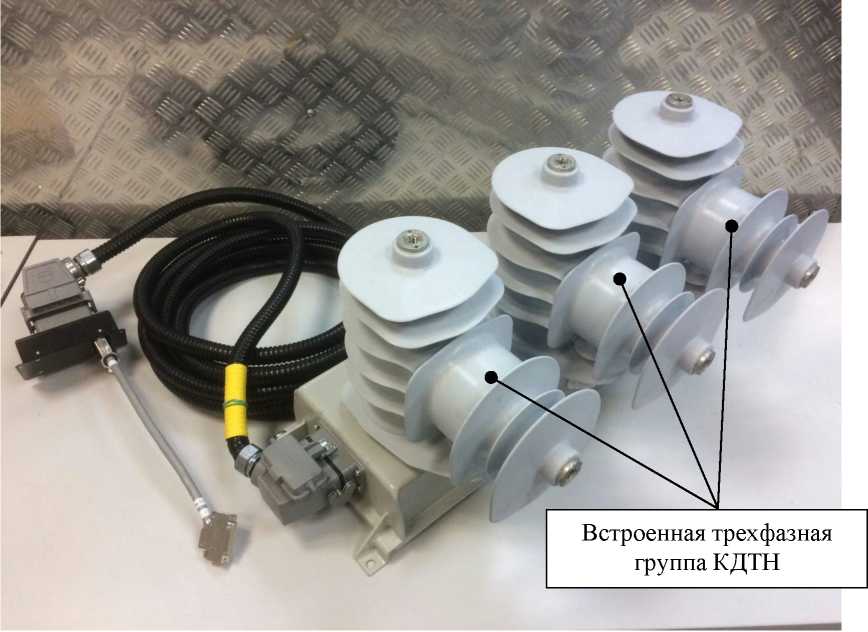

Встроенная трехфазная группа КДТН

Место нанесения

заводского номера

Рисунок 1

- Общий вид трёхфазной группы КДТН в составе коммутационных модулей OSM15_Smart_1 с указанием места нанесения заводского номера

Место нанесения

заводского номера трёхфазной группы КДТН

Место нанесения

заводского номера КДТН

Рисунок 2 - Общий вид трёхфазной группы КДТН в составе комплектных распределительных устройств с указанием места нанесения заводского номера

Заводской номер КДТН наносится на наклейку на выводе вторичных цепей в месте, указанном на рисунке 2, типографским методом в виде буквенно-цифрового кода. Заводской номер трёхфазной группы КДТН в составе комплектных распределительных устройств наносится на наклейку на плате сопряжения в месте, указанном на рисунке 2, типографским методом в виде буквенно-цифрового кода. Заводской номер трёхфазной группы КДТН в составе коммутационных модулей OSM15_Smart_1 наносится на маркировочную табличку на корпусе в месте, указанном на рисунке 1, методом лазерной гравировки в виде цифрового кода.

Технические характеристики

Таблица 1 - Метрологические характеристики КДТН

Наименование характеристики

Значение

Для датчиков напряжения

Наибольшее рабочее напряжение, кВ

12/^3

Номинальное первичное напряжение Uном1, кВ

от 6. \3 до 10/^3

Диапазон коэффициента масштабного преобразования, мВ/кВ

от 30 до 53

Класс точности

0,5 1)

Номинальная частота переменного тока, Гц

от 48 до 51

Номинальное активное входное сопротивление для канала напряжения, МОм, не менее

1,0

Номинальное реактивное входное сопротивление для канала напряжения, пФ

34

Для датчиков тока

Номинальный первичный ток IНом1, А

50

Наименование характеристики

Значение

Номинальный расширенный коэффициент первичного тока, kпрном

до 38,4

Диапазон коэффициента масштабного преобразования, В/кА

от 2,8 до 3,2

Класс точности

0,5S 2)

Номинальная частота переменного тока, Г ц

от 48 до 51

Номинальное активное входное сопротивление для канала тока коммерческого учета, МОм, не менее

0,2

Номинальное реактивное входное сопротивление для канала тока коммерческого учета, нФ, не более

10,0

Примечания

1) пределы допускаемых погрешностей для класса точности 0,5 согласно

ГОСТ Р 59409-2021;

2) пределы допускаемых погрешностей для класса точности 0,5S согласно

ГОСТ Р 59408-2021.

Таблица 2 - Технические характеристики КДТН

Наименование характеристики

Значение

Габаритные размеры (высотахширинахглубина), мм, не более

- КДТН

- трехфазная группа КДТН в составе коммутационного модуля наружной установки OSM15_Smart_1

130x110x125

370x710x410

Масса, кг, не более

- КДТН

- трехфазная группа КДТН в составе коммутационного модуля наружной установки OSM15_Smart_1

1,5

40

Рабочая температура окружающего воздуха, °С

- КДТН

- КДТН в составе коммутационного модуля наружной установки

OSM15_Smart_1

от -45 до +100

от -45 до +80

Средняя наработка на отказ, ч

490000

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность КДТН________________________

Наименование

Обозначение

Количество, шт./экз.

Датчик тока и напряжения комбинированный

VCS SMART

3

Устройство соединительное 1)

-

1(опционально)

Плата сопряжения

-

1

Жгут соединительный

-

1(опционально)

Блок нагрузок

-

1 (по заказу)

Паспорт. Руководство по эксплуатации

-

1

Примечание - 1) -только в составе OSM15 Smart 1

Сведения о методах измерений

приведены в разделе 1 «Общие сведения и технические данные» документа «Паспорт.

Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ГОСТ Р МЭК 61869-6-2021 «Трансформаторы измерительные. Часть 6. Дополнительные общие требования к маломощным измерительным трансформаторам (преобразователям)»;

ГОСТ Р 59408-2021 «Трансформаторы измерительные. Часть 10. Дополнительные общие требования к маломощным пассивным трансформаторам (преобразователям) тока»;

ГОСТ Р 59409-2021 «Трансформаторы измерительные. Часть 11. Дополнительные требования к маломощным пассивным трансформаторам (преобразователям) напряжения»;

ТУ 26.51.43.117-022-84861888-2023 «Датчики тока и напряжения комбинированные VCS_SMART. Технические условия».

Зарегистрировано поверок 2361
Поверителей 3
Актуальность данных 07.12.2024
