| Номер в госреестре | 90212-23 |
| Наименование СИ | Преобразователи расхода жидкости турбинные Sentry Ду 8” |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Smith Meter Inc. Moorco Company, США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода жидкости турбинные Sentry Ду 8” (далее по тексту - ТПР) предназначены для измерений объема и объемного расхода.
Принцип действия ТПР основан на преобразовании поступательного движения измеряемой среды (жидкости), протекающей через внутреннюю полость корпуса ТПР, во вращательное движение ротора, скорость вращения которого пропорциональна объемному расходу, а количество импульсов объему измеряемой среды, протекающей через ТПР.
При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объема жидкости. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объему жидкости.
К ТПР данного типа относятся преобразователи расхода жидкости турбинные Sentry Ду 8” модели K2DTD00300 с заводскими №№ NH10489, NH10491, NH10492, NH10493.
ТПР состоит из корпуса с фланцами, ротора, статоров, магнитоиндукционных датчиков.

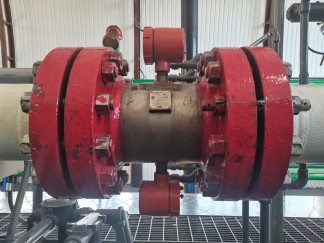

Общий вид ТПР показан на рисунке 1.
Заводской номер ТПР в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен ударным методом на маркировочную табличку, закрепленную на корпусе ТПР.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ТПР предусмотрены места установки пломб обслуживающей организации и поверителя, несущих на себе оттиск клейм обслуживающей организации или поверителя, который наносится методом давления на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках. Знак поверки наносятся на пломбы в соответствии с МИ 3002-2006. Схема пломбировки от несанкционированного доступа ТПР указана на рисунке 2.

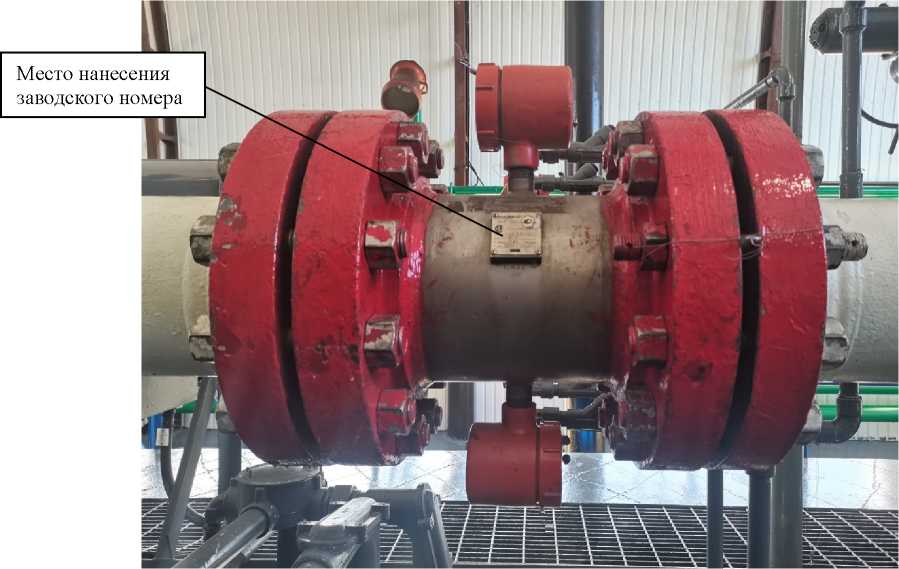

Рисунок 1 - Общий вид ТПР с указанием места нанесения заводского номера

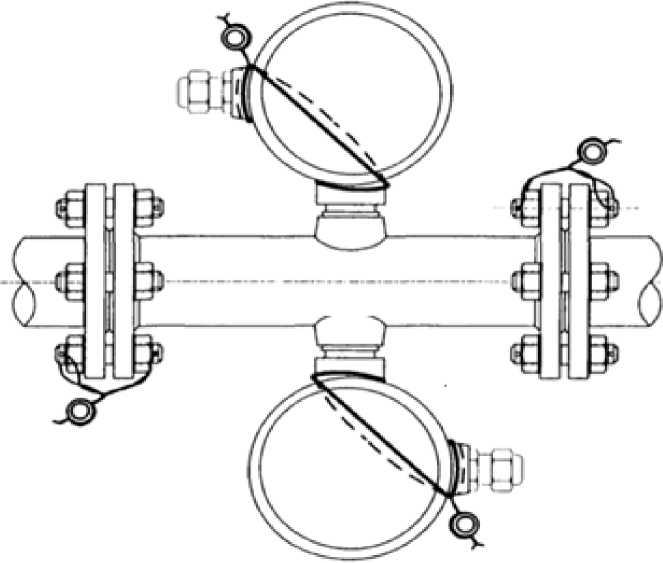

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Т а б л и ц а 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, м3/ч | от 300 до 820 |
| Пределы допускаемой относительной погрешности измерений объемного расхода нефти для ТПР, используемого в качестве рабочего или резервного, % | ±0,15 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 и ТР ЕАЭС 045/2017 |
| Характеристики измеряемой среды - температура, °С - плотность в рабочем диапазоне температуры, кг/м3 - вязкость кинематическая в рабочем диапазоне температуры, мм2/с - давление, МПа | от +5 до +40 от 750 до 950 от 0,6 до 25 от 0,3 до 4,6 |
| Параметры электрического питания: - напряжение питания постоянного тока (магнитоиндукционного датчика), В | от 12 до 28 |
| Условный диаметр, мм | 203,2 |
| Габаритные размеры ТПР, мм, не более: - высота - ширина - длина | 419 419 406 |
| Масса, кг, не более | 114 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +40 от 40 до 80 |
наносится на титульный лист руководства по монтажу и эксплуатации типографским способом.
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Преобразователь расхода жидкости турбинный Sentry Ду 8” | _ | 1 |
| Турбинные счетчики. Серия Sentry ТМ от 4" до 24". Руководство по монтажу и эксплуатации | _ | 1 |
| Формуляр | _ | 1 |
приведены в разделе «Введение» в руководстве по монтажу и эксплуатации.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
