| Номер в госреестре | 90214-23 |
| Наименование СИ | Рефрактометры автоматические |
| Обозначение типа СИ | A |
| Изготовитель | "Hanon Advanced Technology Group Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 19.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефрактометры автоматические А (далее рефрактометры) предназначены для измерений показателя преломления (nD) жидкостей при длине волны 589,3 нм, а также массовой доли сахарозы в водных растворах в соответствии с международной сахарной шкалой % Brix.
Принцип действия рефрактометров основан на измерении угла полного внутреннего отражения при прохождении света через границу раздела двух прозрачных сред с разными показателями преломления, одна из которых измеряемая жидкость, а другая измерительная призма, изготовленная из высокопрочного сапфирового стекла. При проведении измерений анализируемый образец помещается на поверхность призмы. Световой поток от монохроматического источника света, сформированный оптической системой, попадает на измеряемый образец. Отраженные лучи проецируются на линейной ПЗС-матрице, где анализируется положение границы света и тени, и полученная информация преобразуется в электрический сигнал. Электрический сигнал поступает в микрокомпьютерную систему, где в соответствии с записанным в памяти математическим алгоритмом происходит его преобразование. Показатель преломления измеряемого образца или массовая доля сахарозы в соответствии с международной сахарной шкалой % Brix отображается в цифровом формате. Ввод параметров и управление процессом измерений осуществляется с помощью сенсорного экрана.
В качестве источника света в рефрактометрах используется светодиод с максимумом интенсивности излучения при длине волны 589,3 нм, что соответствует длине волны желтой линии D в спектре излучения натрия.
Конструктивно рефрактометры выполнены в моноблочном настольном стационарном исполнении. Рефрактометры имеют встроенный модуль контроля температуры измеряемой жидкости, основанный на элементах Пельтье. В рефрактометрах предусмотрена возможность выполнять измерения при температуре, заданной оператором.
Рефрактометры выпускаются в двух моделях: А630 и А670, отличающихся метрологическими характеристиками.
Рефрактометры могут автоматически сохранять до 1000 наборов данных с помощью запоминающего устройства объемом 4Gb.
Для экспорта и резервного копирования данных рефрактометры можно подключить к сети и принтеру с помощью портов USB, RS232, Ethernet (только для модели A670) и функции соединения по Wi-Fi (только для модели A670), также предусмотрен разъем для подключения USB-диска.

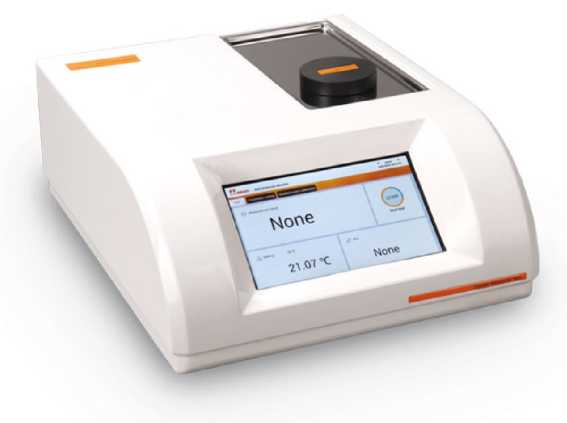

Общий вид рефрактометров приведен на рисунке 1.
Рисунок 1 - Общий вид рефрактометров автоматических А моделей А630 и А670
Нанесение знака поверки на рефрактометры не предусмотрено. Рефрактометры имеют серийные номера, которые наносятся на идентификационную табличку (рисунок 2) методом фотохимпечати в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр. Табличка крепится на заднюю панель рефрактометров методом наклейки. Пломбирование от несанкционированного доступа не предусмотрено.
Напоп Instruments
Model A670
Power supply: 15V rzz 7A
Power 45W
Dmenson 365mmX300mmX 150mm
Weight 5kg
Место нанесения серийного номера
ч*;* Advanced Tecnnoiog; Group Со Ltd
Address No 7000 Jng^ii Road,Hi-Tech Development Zone, Jnan 250100.China
*SN. A727210018K
Рисунок 2 - Идентификационная табличка
Рефрактометры имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерения, разработанное для конкретной измерительной задачи, осуществляющей измерительной функции, функции расчета величины показателя преломления и функции индикации.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.1 |
| Цифровой идентификатор ПО | _ |
Влияние встроенного ПО учтено при нормировании метрологических характеристик. Метрологически значимая часть ПО, измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений показателей преломления, nD | от 1,3000 до 1,7000 |
| Пределы допускаемой абсолютной погрешности измерений показателя преломления, nD А630 А670 | ±0,0002 ±0,0001 |
| Диапазон измерений массовой доли сахарозы в водных растворах, % Brix | от 0 до 85 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли сахарозы в водных растворах, % Brix | ±0,1 |
| Диапазон измерений температуры образца, °С | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Дискретность: - показателя преломления, (nD) А630 А670 (по выбору) - сахарной шкалы (Brix), % А630 А670 - температуры, °С А630 А670 | 0,0001 0,0001 или 0,00001 0,1 0,01 0,1 0,01 |
| Напряжение питания переменного тока частотой 50/60 Гц, В | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 45 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 300x300x170 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от + 10 до + 30 85 от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефрактометр автоматический | А | 1 шт. |
| Силовой кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 1 «Общее описание» документа «Рефрактометры автоматические А.
Руководство по эксплуатации».
Приказ Росстандарта от 1 февраля 2022 г. № 232 «Об утверждении Государственной поверочной схемы для средств измерений показателя преломления»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Техническая документация фирмы-изготовителя «Hanon Advanced Technology Group Co., Ltd.», Китай.
