| Номер в госреестре | 90215-23 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-700-ТП |
| Изготовитель | Акционерное общество "Газпромнефть-Аэро" Филиал "Левашово" (АО "Газпромнефть-Аэро" Филиал "Левашово"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-700-ТП (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 700 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на маркировочную табличку резервуара.
Резервуары РВС-700-ТП с заводскими номерами 003/22, 004/22, 005/22 расположены на территории АО «Газпромнефть-Аэро» Филиал «Левашово» по адресу: 194361, г. Санкт-Петербург, п. Левашово, Горское шоссе, д. 100, лит. 3.

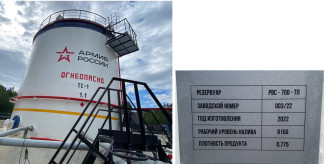

Общий вид резервуаров РВС-700-ТП представлен на рисунках 1, 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
• VW

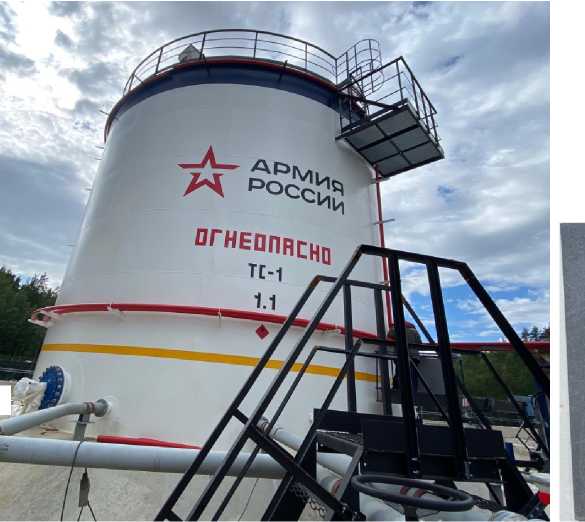

Рисунок 1 - Общий вид резервуара РВС-700-ТП №003/22
| РЕЗЕРВУАР | РВС-700-ТП |
| ЗАВОДСКОЙ НОМЕР | 003/22 |
| ГОД ИЗГОТОВЛЕНИЯ | 2022 |
| РАБОЧИЙ УРОВЕНЬ НАЛИВА | 8150 |
| 1 ПЛОТНОСТЬ ПРОДУКТА | 0,775 |

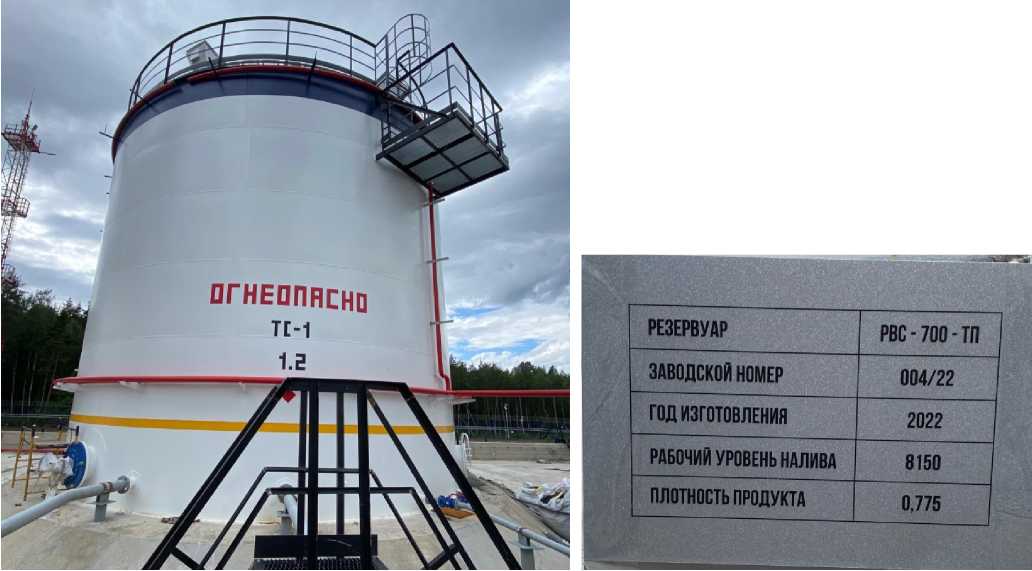

Рисунок 2 - Общий вид резервуара РВС-700-ТП №004/22

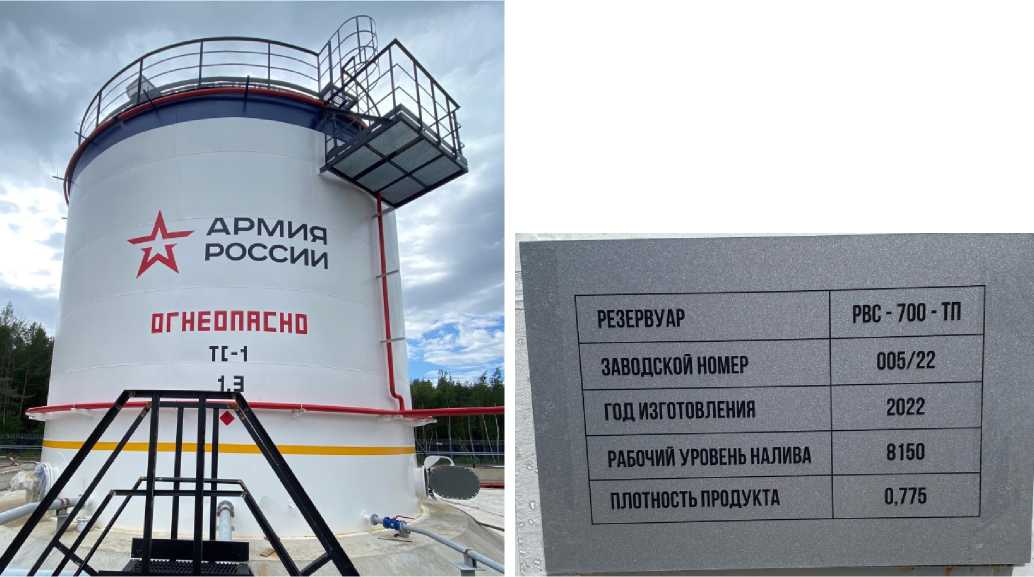

Рисунок 3 - Общий вид резервуара РВС-700-ТП №005/22 Пломбирование резервуаров РВС-700-ТП не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 700 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Т аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-700-ТП | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
