| Номер в госреестре | 90217-23 |
| Наименование СИ | Системы мониторинга температуры в зернохранилищах |
| Обозначение типа СИ | HE-SW-05C |
| Изготовитель | "Hefei Hongen Technology Co., Ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 19.10.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга температуры в зернохранилищах HE-SW-05C (далее - системы) - предназначены для непрерывных или циклических многозонных измерений температуры растительного сырья в зернохранилищах, просмотра и контроля температуры в зерноскладах напольного типа и зерновых элеваторах.
Системы позволяют измерять и контролировать температуру при хранении в элеваторах и зернохранилищах. С набором компонентов можно подключить температурные кабели в цифровую сеть с единой точкой доступа. Системы имеют возможность управления с персонального компьютера (далее - ПК) с программным обеспечением или с помощью панельного компьютера.
Системы состоят из термисторных датчиков MF53-1 типа NTC, устройства сбора и передачи данных (RTU), преобразователя RS-232/485 и главного компьютера.
Сетевая топология должна иметь шинную структуру (организацию). Преобразователи RS-485 могут быть использованы для формирования звездообразной структуры, расстояние от самого дальнего датчика температуры до RTU может достигать 60 м.
Одношинный датчик температуры преобразует значение температуры в цифровой сигнал с уникальным кодом и передает его в RTU по общей шине. Каждый RTU имеет 8 каналов ввода температурного кабеля, и каждый канал ввода температурного кабеля имеет максимальное количество - 16 датчиков, которые могут быть соединены в один канал или равномерно распределены в каждом канале, при условии, что общее количество датчиков не превышает максимальное. Таким образом, к одному RTU можно подключить максимум 128 датчиков температуры. При использовании RS-485 для сетевой связи максимальное расстояние передачи данных от главной станции до RTU составляет 2 км. С помощью реле RS-485 можно значительно увеличить расстояние передачи данных и подключить до 30 устройств сбора и передачи данных (RTU). Максимальная емкость систем составляет 3840 точек.
Системы разработаны с учетом резервирования, так что повреждение одной части систем не повлияет на работу других частей систем.
Температурные данные могут быть определены и записаны вручную или автоматически, через регулярные интервалы времени и другими способами, могут храниться не менее одного месяца и не больше года (при необходимости могут быть перенесены по истечении одного года).
Общий вид систем представлен на рисунках 1 - 2. Нанесение знака поверки на системы не предусмотрено. Системы имеют заводские номера (рисунок 3), которые наносятся на идентификационную табличку, закреплённую на передней панели устройства сбора и передачи данных (RTU), в виде цифрового обозначения печатным методом.

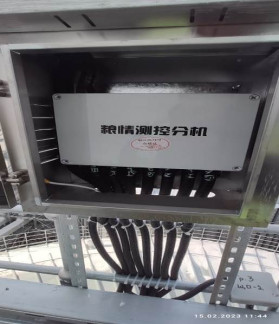

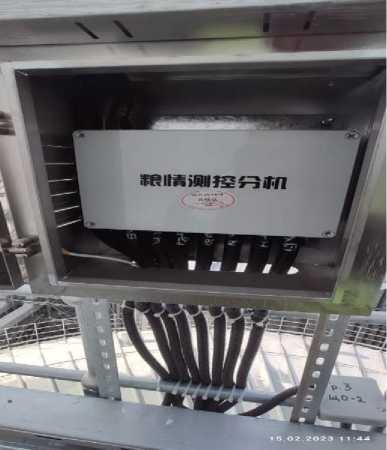

Рисунок 1 - Общий вид Систем мониторинга температуры в зернохранилищах HE-SW-05C

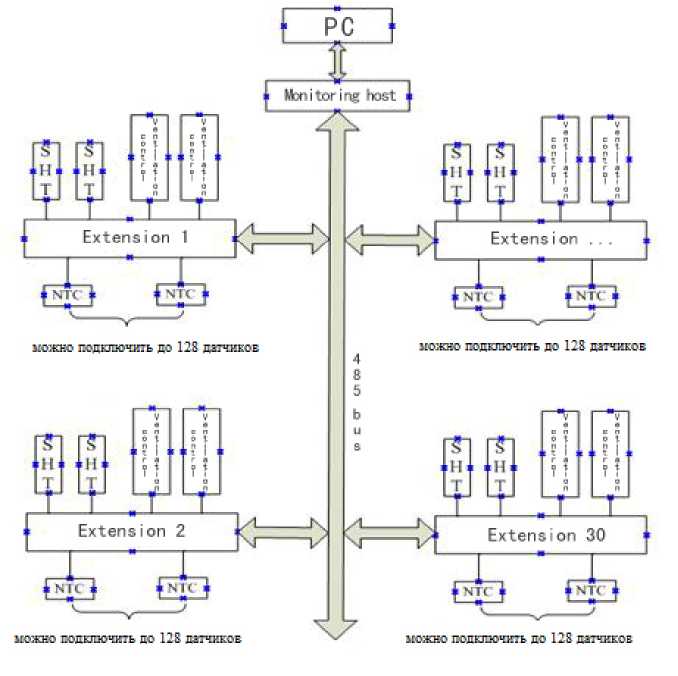

Рисунок 2 - Схема систем мониторинга температуры в зернохранилищах HE-SW-05C

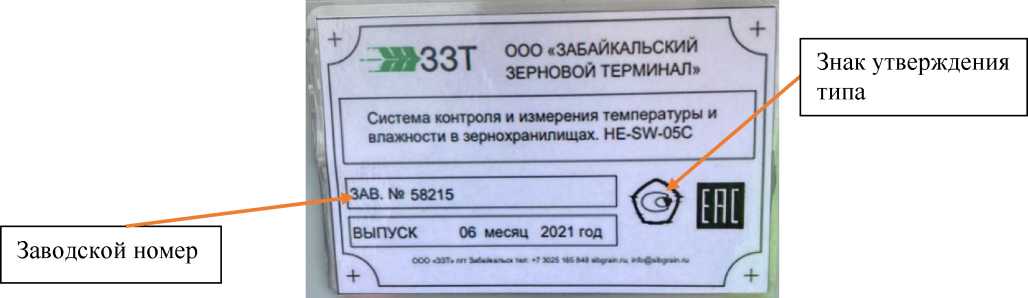

Рисунок 3 - идентификационная табличка систем
Системы поставляются с установленным встроенным программным обеспечением, которое обеспечивает сбор и обработку данных измерений, их отображение на пользовательском интерфейсе, передачу по интерфейсам связи и хранение. Программное обеспечение прошито в память микропроцессора и защищено паролем. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Grain Silo Monitoring System |
| Номер версии (идентификационный номер) ПО, не ниже | 2.01.10 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ |
| Алгоритм вычисления цифрового идентификатора ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С в диапазоне от -30 до +55С включ. в диапазоне св. 55 до +70 С | ±0,5 ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество датчиков температуры в одном температурном кабеле, шт | от 1 до 16 |
| Количество подключаемых температурных кабелей в RTU, шт, | от 1 до 8 |
| Количество подключаемых RTU, шт | от 1 до 30 |
| Дискретность показаний измерений температуры, °С | 0,1 |
| Габаритные размеры: - длина монтажной части температурного кабеля, м, не более (в соответствии с заказом) - диаметр монтажной части, мм | 15,2 10 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50±1 |
| Потребляемая мощность, Вт, не более | 100 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон относительной влажности воздуха, % - диапазон атмосферного давления, кПа | от-30 до +70 от 20 до 95 от 84 до 106 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации и идентификационную табличку систем типографским способом.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество |
| Системы мониторинга температуры в зернохранилищах | HE-SW-05C | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации, раздел 3.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Техническая документация «Hefei Hongen Technology Co., Ltd», Китай.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 12.11.2024 |
