| Номер в госреестре | 90220-23 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик ОНА в ближнем поле до 40 ГГц |
| Обозначение типа СИ | ЛГЕИ.442269.002 |
| Изготовитель | Акционерное общество "Научно-производственное объединение им. С.А. Лавочкина" (АО "НПО Лавочкина"), Московская обл., г. Химки |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик ОНА в ближнем поле до 40 ГГц ЛГЕИ.442269.002 (далее -комплекс) предназначен для измерений радиотехнических характеристик остронаправленных антенн в диапазоне частот от 2 до 40 ГГц.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Функционально и конструктивно комплекс состоит из:
- прецизионного четырехкоординатного позиционера РЛТГ.411722.005 с контроллером управления, предназначенного для установки и вращения испытываемой антенны в горизонтальной плоскости, в плоскости элевации, поляризации и для перемещения по дальности;
- прецизионного четырехкоординатного Т-сканера РЛТГ.411722.004 с контроллером управления, предназначенного для установки и вращения вспомогательной антенны в плоскости поляризации;
- источника бесперебойного питания Pro-5000, обеспечивающего стабилизованное электропитание комплекса;
- сетевого коммутатора Акманай 2424GE-S, предназначенного для обеспечения сетевого взаимодействия;
- фильтра питания помехоподавляющего 380В/63А/50Гц (L1-3,N,PE), предназначенного для электропитания комплекса ;
- радиопоглощающего материала ШТИЛЬ-100.К45, предназначенного для уменьшения уровней вторичных излучений;
- комплекта калиброванных антенн-зондов RL-ZND-2-40, предназначенного для передачи и приема СВЧ сигналов от 2 до 40 ГГц;
- комплекта эталонных (образцовых) антенн RL-ANTC-03-40, предназначенного для измерений коэффициента усиления в частотном диапазоне от 0,3 до 40 ГГц;
- комплекта системы видеонаблюдения ЛГЕИ.442269.020, предназначенного для визуального наблюдения и записи (видеорегистрации) событий при измерениях;
- комплекта радиочастотного оборудования ЛГЕИ.442269.220, предназначенного для обеспечения радиотехнических измерений;
- комплекта кабелей связи, управления, питания ЛГЕИ.442269.221, обеспечивающего цифровые и аналоговые связи между элементами комплекса;
- комплекта персональных компьютеров (ПК) в комплекте с приборной стойкой ЛГЕИ.442269.223, предоставляющего оператору интерфейс для автоматизированного управления элементами комплекса, сбора, обработки, хранения и вывода результатов измерений.
Заводской номер 2290012, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на лицевой стороне приборной стойки в формате цифрового обозначения.
Для предотвращения несанкционированного доступа к внутренним частям векторного анализатора цепей (ВАЦ) и модулей расширения частотного диапазона предусмотрены пломбы в виде наклеек.
Внешний вид составных частей комплекса приведен на рисунках 1 - 10. Место размещения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа приведены на рисунках 2, 8 и 9.

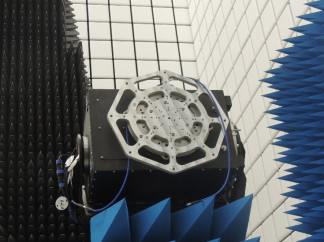

Рисунок 1 - Внешний вид прецизионного четырехкоординатного позиционера РЛТГ.411722.005
Место нанесения знака утверждения типа
Место нанесения заводского №
Рисунок 2 - Внешний вид приборной стойки с приборами, место размещения наклейки и место нанесения заводского номера
Рисунок 3 - Внешний вид прецизионного четырехкоординатного Т-сканера РЛТГ.411722.004
Рисунок 4 - Внешний вид лицевых панелей контроллеров управления
Рисунок 5 - Внешний вид задних панелей контроллеров управления
Рисунок 6 - Внешний вид комплекта эталонных (образцовых) антенн и комплекта калиброванных антенн-зондов
Рисунок 7 - Лицевая панель ВАЦ С4420 с модулями расширения частотного диапазона
Рисунок 8 - Задняя панель ВАЦ С4420 (место пломбировки)
Место пломбирования от несанкционированного доступа
Рисунок 9 - Задняя панель модуля расширения частотного диапазона (место пломбировки)
Рисунок 10 - Внешний вид рабочего места
Метрологически значимое программное обеспечение (далее - ПО) комплекса представляет собой ПО «RL-BEAM-DA» и «RL-BEAM-DTV».
ПО «RL-BEAM-DA» предназначено для автоматизации работы комплекса, ручного управления позиционером и сканером, настройки параметров их перемещения, настройки параметров работы анализатора цепей, задания плана измерений и для запуска измерения.
ПО «RL-BEAM-DTV» предназначено для:
- обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
П О работает под управлением операционной системы Windows 11.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RL-BEAM-DA.exe | RL-BEAM-DTV.exe |
| Номер версии (идентификационный номер) ПО | 2.4.0.0 | 2.0.146.714 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) по алгоритму MD5 | 6A635D4D842A694FD48 9E80F99B35A08 | E73E3AEC4F7492A25 36675A89BAE87D8 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 2 до 40 |
| Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля (при | |
| динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ | |
| -10 дБ | ±0,5 |
| -15 дБ | ±0,7 |
| -20 дБ | ±0,8 |
| -25 дБ | ±1,2 |
| -30 дБ | ±1,5 |
| -35 дБ | ±3,8 |
| -40 дБ | ±5,0 |
| -45 дБ | ±6,0 |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ) при относительных уровнях амплитудного распределения, ° | |
| -10 дБ | ±4 |
| -15 дБ | ±8 |
| -20 дБ | ±10 |
| -25 дБ | ±12 |
| -30 дБ | ±15 |
| -35 дБ | ±18 |
| -40 дБ | ±20 |
| Наименование характеристики | Значение |
| -45 дБ | ±25 |
| Диапазон измерений амплитудных диаграмм направленности1), дБ, не | 50 |
| менее | |
| Диапазон измерений фазовых диаграмм направленности, ° | от 0 до 360 |
| Пределы допускаемой относительной погрешности измерений | |
| амплитудных диаграмм направленности (при динамическом диапазоне | |
| измеренного амплитудного распределения не менее 50 дБ и | |
| кроссполяризационной развязке антенны-зонда не менее 20 дБ) до | |
| относительных уровней, дБ | |
| -10 дБ | ±0,5 |
| -15 дБ | ±0,8 |
| -20 дБ | ±1,0 |
| -25 дБ | ±1,5 |
| -30 дБ | ±2,0 |
| -35 дБ | ±4,5 |
| -40 дБ | ±6,0 |
| -45 дБ | ±8,0 |
| Пределы допускаемой абсолютной погрешности измерений фазовых | |
| диаграмм направленности (при динамическом диапазоне измеренного | |
| амплитудного распределения не менее 50 дБ) при относительных | |
| уровнях амплитудных диаграмм, ° | |
| -10 дБ | ±5 |
| -15 дБ | ±10 |
| -20 дБ | ±15 |
| -25 дБ | ±18 |
| -30 дБ | ±20 |
| -35 дБ | ±25 |
| -40 дБ | ±35 |
| -45 дБ | ±50 |
| Пределы допускаемой относительной погрешности измерений | |
| коэффициента эллиптичности (при динамическом диапазоне | |
| измеренного амплитудного распределения не менее 50 дБ и | |
| кроссполяризационной развязке антенны-зонда не менее 20 дБ), % | |
| от 0,9 до 1 | ±8 |
| от 0,8 до 0,9 | ±9 |
| от 0,7 до 0,8 | ±10 |
| от 0,6 до 0,7 | ±10 |
| от 0,5 до 0,6 | ±11 |
| от 0,4 до 0,5 | ±12 |
| от 0,3 до 0,4 | ±15 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при погрешности измерений коэффициента усиления эталонной антенны 0,35 дБ и коэффициенте стоячей волны по напряжению испытываемой антенны, дБ 1,2 1,5 2,0 | ±0,8 ±0,9 ±1,0 |
| Примечания: 1) При КУ измеряемой антенны не менее 15 дБ в диапазоне частот от 2 до 26 ГГц (включительно) и при КУ измеряемой антенны не менее 30 дБ в диапазоне частот от 26 до 40 ГГц и при полосе фильтра ПЧ равной 50 Гц. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число программно-управляемых координат четырехкоординатного позиционера | 5 |
| Число программно-управляемых координат четырехкоординатного Т-сканера | 4 |
| Диапазон изменений положения антенны-зонда Т-сканера по линейным координатам, мм по оси X по оси Y | ±1650 ±1500 |
| Диапазон горизонтального перемещения угломестного позиционера (слайдера) четырехкоординатного позиционера по линейной координате, мм | от 0 до 2000 |
| Сектор углов восстанавливаемых диаграмм направленности при планарном сканировании, не менее, ° | ±65 |
| Габаритные размеры сканера, мм, не более длина ширина высота | 7000 6500 6600 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Г ц | от 198 до 242 от 49 до 51 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре плюс 20 °С, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
наносится на контроллер управления прецизионного четырехкоординатного позиционера в виде наклейки и титульный лист документа ЛГЕИ.442269.002 ПС «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик ОНА в дальнем поле до 40 ГГц. Паспорт» типографским способом.
аблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество, шт./экз. |
| Комплекс автоматизированный измерительновычислительный (АИВК) для измерения радиотехнических характеристик ОНА в ближнем поле до 40 ГГц в составе: | ЛГЕИ.442269.002 | 1 |
| Прецизионный четырехкоординатный позиционер | РЛТГ.411722.005 | 1 |
| Прецизионный четырехкоординатный Т-сканер | РЛТГ.411722.004 | 1 |
| Источник бесперебойного питания | Pro-5000 | 1 |
| Сетевой коммутатор | Акманай 2424GE-S | 1 |
| Фильтр питания помехоподавляющий | 380В/63А/50Гц (L1- | 1 |
| Радиопоглощающий материал | 3,N,PE) ШТИЛЬ-100.К45 | 15 м2 |
| Комплект калиброванных антенн-зондов в составе: | RL-ZND-2-40 | 1 |
| - антенна-зонд диапазона частот от 2 до 2,6 ГГц | П6-150-31 | 1 |
| - антенна-зонд диапазона частот от 2,6 до 3,95 ГГц | П6-150-41 | 1 |
| - антенна-зонд диапазона частот от 3,95 до 5,85 ГГц | П6-150-51 | 1 |
| - антенна-зонд диапазона частот от 4,9 до 7,05 ГГц | П6-150-6 | 1 |
| - антенна-зонд диапазона частот от 7,05 до 10 ГГц | П6-150-7 | 1 |
| - антенна-зонд диапазона частот от 7,05 до 10 ГГц | П6-150-7 | 1 |
| - антенна-зонд диапазона частот от 8,2 до 12,4 ГГц | П6-150-8 | 1 |
| - антенна-зонд диапазона частот от 12,4 до 18 ГГц | П6-150-9 | 1 |
| - антенна-зонд диапазона частот от 18 до 26,5 ГГц | П6-150-10 | 1 |
| - антенна-зонд диапазона частот от 22 до 33 ГГц | П6-150-101 | 1 |
| - антенна-зонд диапазона частот от 26,5 до 40 ГГц | П6-150-11 | 1 |
| Комплект эталонных (образцовых) антенн в составе: | RL-ANTC-03-40 | 1 |
| - антенна диапазона частот от 0,3 до 3 ГГц | П6-160 | 1 |
| - антенна диапазона частот от 1,45 до 2,2 ГГц | LB-510-15-C-SF | 1 |
| - антенна диапазона частот от 2,2 до 3,3 ГГц | LB-340-15-C-SF | 1 |
| - антенна диапазона частот от 3,3 до 4,9 ГГц | LB-229-20-C-SF | 1 |
| - антенна диапазона частот от 4,9 до 7,05 ГГц | LB-159-20-C-SF | 1 |
П Продолжение таблицы 4
| - Наименование | Обозначение | Количество, шт./экз. |
| - антенна диапазона частот от 7,05 до 10 ГГц | LB-112-20-C-SF | 1 |
| - антенна диапазона частот от 7,05 до 10 ГГц | LB-112-20-C-SF | 1 |
| - антенна диапазона частот от 8,2 до 12,4 ГГц | П1-139/3 | 1 |
| - антенна диапазона частот от 12,4 до 18 ГГц | П1-139/4 | 1 |
| - антенна диапазона частот от 18 до 26,5 ГГц | П1-139/5 | 1 |
| - антенна диапазона частот от 22 до 33 ГГц | LB-34-20-C-KF | 1 |
| - антенна диапазона частот от 26,5 до 40 ГГц | П1-139/6 | 1 |
| Комплект системы видеонаблюдения | ЛГЕИ.442269.020 | 1 |
| Комплект радиочастотного оборудования | ЛГЕИ.442269.220 | 1 |
| Комплект кабелей связи, управления, питания | ЛГЕИ.442269.221 | 1 |
| Комплект ПК в комплекте с приборной стойкой | ЛГЕИ.442269.223 | 1 |
| Руководство по эксплуатации | ЛГЕИ.442269.002 РЭ | 1 |
| Паспорт | ЛГЕИ.442269.002 ПС | 1 |
| Методика поверки | - | 1 |
приведены в разделе 2 «Функциональные возможности» документа ЛГЕИ.442269.002 РЭ «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик ОНА в ближнем поле до 40 ГГц. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».
