| Номер в госреестре | 90223-23 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК имени Н.Е. Крюкова"), Кемеровская область-Кузбасс, г. Новокузнецк |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее - РВСП) предназначен для измерения объема жидкости.
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
РВСП представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей, оснащенный дыхательными клапанами, замерным люкамом, люк-лазами, приемо-раздаточными устройствами, приборами контроля и сигнализации и понтоном.
Место расположения резервуара вертикального стального цилиндрического РВСП-20000, заводской номер 10: АО «Транснефть-Сибирь», Тюменское УМН, ЛПДС «Торгили».
Пломбирование РВСП не предусмотрено. Заводской номер в виде цифрового обозначения нанесен на стенку резервуара методом аэрографии и указан в паспорте. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид РВСП представлен на рисунке 1.

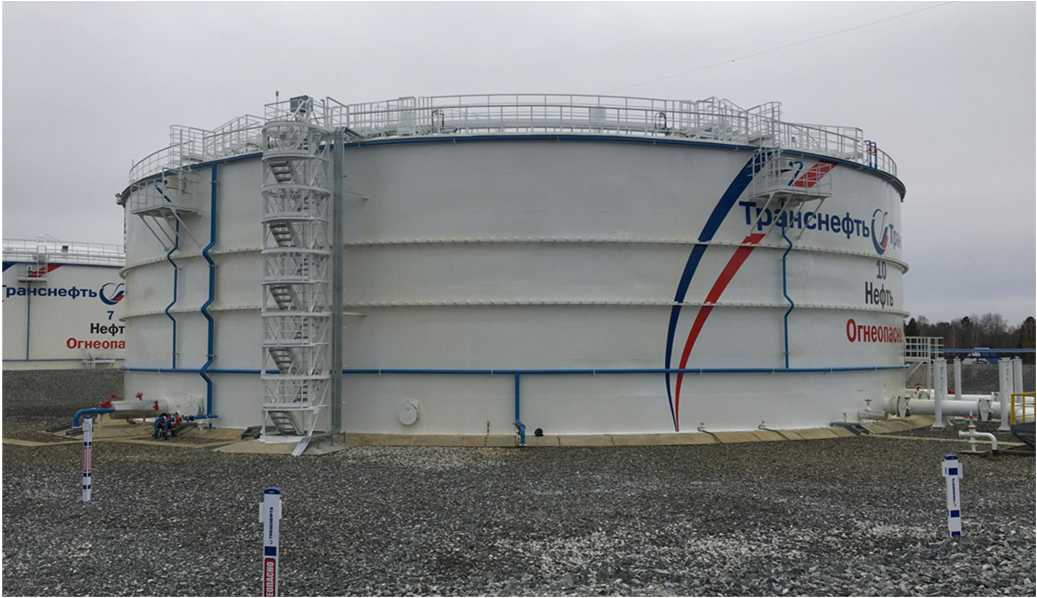

Рисунок 1 - Общий вид РВСП
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,1 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Назначенный срок службы, лет | 8 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВСП-20000 | 1 экз. |
| Паспорт | 1 экз. |
приведены в разделе «Измерение объема жидкости в резервуаре» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
