Устройства для измерений перемещения TLM-C1-1, 90224-23

Назначение

Устройства для измерений перемещения TLM-C1-1 (далее - устройства) предназначены для измерений перемещений струнных отвесов в двух взаимно перпендикулярных плоскостях при контроле смещений зданий и сооружений гражданского и промышленного строительства.

Описание

Принцип действия устройства основан на применении фотоприемного устройства (ПЗС-матрицы), который преобразует проецируемое на него изображение в электрический сигнал.

В устройстве TLM-C1-1 в качестве измерительного элемента используется ПЗС-матрица с линейным массивом высокого разрешения. Когда тень от нити отвеса, созданная источником света, проецируется на ПЗС-матрицу, происходит сканирование изображения в градациях серого. Далее система определяет положение теней от нити отвеса маятника посредством анализа полученных изображений. Принцип формирования изображения представлен на рисунке 1.

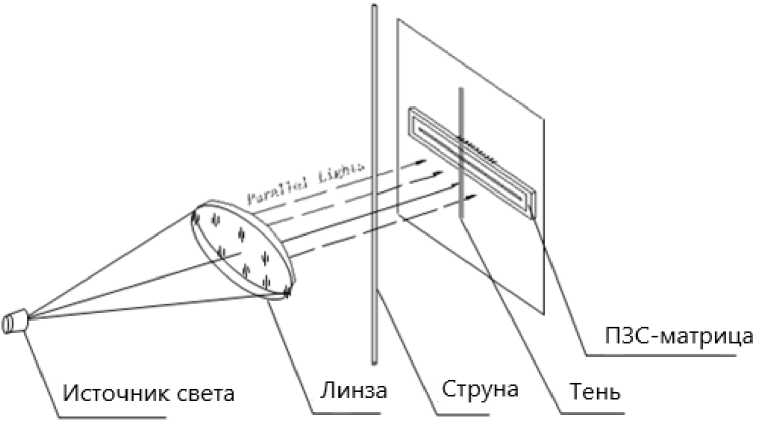

Рисунок 1- Принцип формирования изображения

Для измерения перемещений в двух взаимно перпендикулярных плоскостях имеются два идентичных источника света и объектива, и две ПЗС-матрицы. Они расположены перпендикулярно друг другу. Устройство оснащено дисплеем для отображения результатов измерений.

Идентификация устройства осуществляется визуальным осмотром корпуса, на котором нанесено наименование изготовителя и маркировочная таблица с указанием заводского номера, нанесенного типографским способом, а также информация о модификации. Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.

Цветовое исполнение устройств может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на устройства не предусмотрено.

Пломбирование устройств не предусмотрено.

Общий вид средства измерений представлен на рисунке 2.

Общий вид маркировочной таблицы представлен на рисунке 3.

Место нанесения маркировочной таблицы

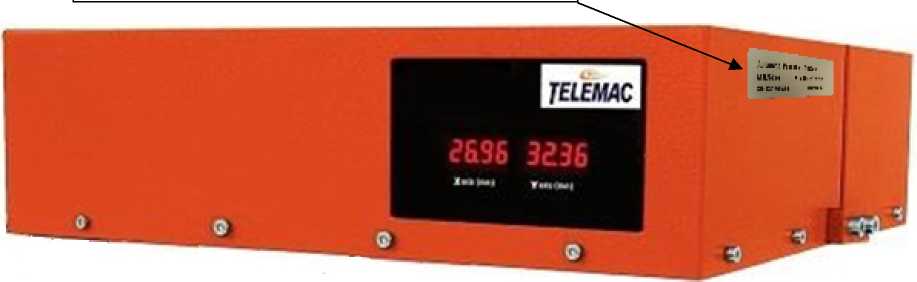

Рисунок 2- Общий вид устройства для измерений перемещения TLM-C1-1

Место нанесения заводского номера

Automatic Pendulum Readout

SN: 13012202764

R: X 50mm; Y 50mmAddress: 08

Рисунок 3 - Общий вид маркировочной таблицы

Программное обеспечение

Встроенное программное обеспечение ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память устройства во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Таблица 1 - Метрологические характеристики

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность устройства

Сведения о методах измерений

приведены в разделе 4 «Установка» документа «Устройства для измерений перемещения TLM-C1-1. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

PS TLM-C1-01 «Устройства для измерений перемещения TLM-C1-1. Стандарт предприятия», Telemac SAS, Франция.
