| Номер в госреестре | 90227-23 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | Метран-370М |
| Изготовитель | Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные Метран-370М (далее - расходомеры) предназначены для измерения объемного расхода, вычисления накопленного объема электропроводящих жидкостей, пульп и суспензий.
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомер состоит из датчика расхода и измерительного преобразователя.
Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении, перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее - преобразователь), где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе, объеме и скорости среды, передающие диагностические и другие сообщения.
Преобразователь обеспечивает питание цепи возбуждения магнитного поля датчика расходомера и обработку сигнала с электродов, а также преобразует сигналы от электродов датчика в выходные сигналы: аналоговый токовый (4-20 мА), частотно-импульсный, цифровые сигналы по различным цифровым протоколам. Преобразователи изготавливаются интегрального монтажа (непосредственно на датчике) и удаленного монтажа. Преобразователи удаленного монтажа имеют исполнение для крепления на кронштейне и настенное исполнение. При удаленном монтаже используются соединительные коробки.
Расходомеры изготавливают шести моделей: Метран-370МF - фланцевый; Метран-370МR - фланцевый с коническими переходами; Метран-370МS - фланцевый для пульп и суспензий; Метран-370МР - фланцевый для повышенного давления; Метран-370МW -бесфланцевый; Метран-370МН - санитарный.
Расходомеры изготавливаются в общепромышленном исполнении и для применения во взрывоопасных зонах.
Характеристики конкретной модели расходомера и рекомендации по его применению приведены в эксплуатационной документации на расходомеры.
Общий вид датчиков расхода и измерительных преобразователей расходомеров представлен на рисунках 1 и 2.
Измерительный преобразователь интегрального монтажа (с датчиком фланцевого исполнения)

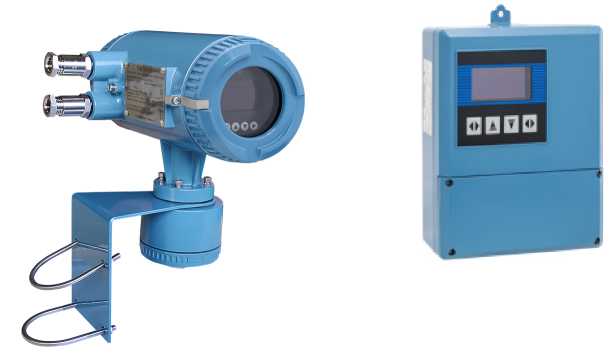

Измерительный преобразователь удаленного монтажа для крепления на кронштейне
Измерительный преобразователь удаленного монтажа настенного исполнения
Рисунок 1-Общий вид измерительных преобразователей
Датчик расхода модели Метран-370MR (с соединительной коробкой)
Датчик расхода модели Метран-370MW (с
Датчик расхода модели Метран-370MH (с соединительной коробкой)
Датчик расхода моделей Метран-370MF, Метран-370MS, Метран-370MP (с соединительной коробкой)
соединительн ой коробкой)
Рисунок 2-Общий вид датчиков расхода.
Допускается изготовление измерительных преобразователей и датчиков расхода с другим цветом корпуса и его элементов.
Метран
РАСХОДОМЕР ЭЛЕКТРОМАГНИТНЫЙ
МЕТРАН-370М
Метран-ЗТОМХХХХХХХХХХ ххххххххххххххххх
Завадской №: ХХХХХХХ Дата изготовления: ХХ.20ХХ г. Тег: ХХХХХХХХХХХХХХХХ
DNXXXX PNXX IP6X/XX
Диапазон расходов:
ХХХХХХ... ХХХХХ м3/ч
® МЕТРАН' ЕНЕ
РАСХОДОМЕР ЭЛЕКТРОМАГНИТНЫЙ МЕТРАН-370М
Метран-370МХХХХШХХХШХХХХШШХШШШХШШ
Заводской № ХХХХХХХ Дата изготовления: ХХ.20ХХ г.
Тег: ХХХХХХХХХХХХХХХХХ
DNXXXX PNXX
Диапазон расходов: ХХХХХ... ХХХХХ м 3/ч
Темп. окр. среды: от -50 'С до +60 'С IP 65
Питание: U пит = ... В Рмакс = 20Вт
Выходные сигналы: ХХХХХ, ХХХХХХХХХХХХХХ, ХХХХХХХ, ХХХХХХХХ
АО "ПГ "Метран", Челябинск
@ МЕТРАН' ЕНЕ РАСХОДОМЕР ЭЛЕКТРОМАГНИТНЫЙ МЕТРАН-370М
О МЕТРАН' О
РАСХОДОМЕР ЭЛЕКТРОМАГНИТНЫЙ МЕТРАН-370М
Метран-370МХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХ Заводской №: ХХХХХХХ Дата изготовления: ХХ.20ХХ г.
ТегХХХХХХХХХХХХХХХХ
DNXXXX PNXX
Диапазон расходов: ХХХХХ... ХХХХХХ м3/ч
Питание: U пит = ... В Рмакс = 20Вт
Выходные сигналы: ХХХХХ, ХХХХХХХХХХХХХХ
ХХХХХХХ, ХХХХХХХХ
Темп. окр. среды:
от-20‘С до+60 "С
АО *ПГ "Метран', Челябинск
Метран-370МХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХ Завадской №: ХХХХХХХ Дата изготовления: ХХ.20ХХ г.
ТегХХХХХХХХХХХХХХХХ
DNXXXX PNXX IPXX/XX [■“
Диапазон расходов: ХХХХХ... ХХХХХ м 3/ч I 1ExdbllBT6GbX -гОХХТач+бО'С Г К
ЕАЭС RU C-RU.XXXX.X.XXXXX/23
АО "ПГ "Метран", Челябинск
1ExdbllBT6GbX -25 "С<Та<+60’С
ПромМашТест ЕАЭС RU C-RU.XXXX.X.XXXXX/23
О АО "ПГ "Метран", Челябинск
Рисунок 3 - Место нанесения заводского номера и знака утверждения типа.
Заводской номер, состоящий из арабских цифр, наносится методом, принятым на заводе-изготовителе, на маркировочные таблички, расположенные на корпусах датчика и преобразователя.
Программное обеспечение (далее - ПО) неизменяемое и несчитываемое, является встроенным в энергонезависимую память. ПО выполняет функции обработки измерительной информации, преобразования ее в нормированные сигналы (аналоговый токовый, цифровые, частотно-импульсные), а также отображения измерительной информации на индикаторе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по
Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 370М |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 0x5A1E |
| Наименование характеристики | Значение |
| Диаметр условного прохода (Ду) 1), мм | от 3 до 1000 |
| Диапазон измерений объемного расхода (в зависимости от типоразмера) 1), м3/ч | от 0,003 до 42390 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема2) 3), % | ±0,24) ±0,5 |
| Пределы допускаемой приведенной погрешности преобразования объемного расхода в аналоговый токовый выходной сигнал от 4 до 20 мА5), % от диапазона измерений: | ±0,05 |
Продолжение Таблицы 2
| Наименование характеристики | Значение |
| Выходные сигналы1) | Аналоговый токовый 4-20 мА, частотноимпульсный от 1 до 5000 Гц (от 0 до 100 имп/сек), цифровой HART, Modbus RTU (RS-485), Profibus PA или Profibus PB |
| Давление измеряемой среды, МПа, не более1) | 42 |
| Степень защиты от воздействия окружающей среды: датчика1) преобразователя | IP65, IP65/IP68 IP65 |
| Температура измеряемой среды, °С1) | от -20 до +180 |
| Температура окружающей среды, °С датчика преобразователя1) | от -20 до +60 от -50 до +60 |
| Напряжение питания: - переменного тока - постоянного тока | 85-250 В; 45-63 Гц 20-36 В |
| Габаритные размеры ДхШхВ, мм, не более | 1000x1440x1290 |
| Масса, кг, не более | 4000 |
| Потребляемая мощность, Вт, не более | 20 |
| Маркировка взрывозащиты | 1Ex db IIB T6 Gb X |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 100 000 |
| 1) В зависимости от исполнения; 2) Для частотно-импульсного выходного сигнала и цифрового выходного сигнала по стандартам HART, Modbus или Profibus; 3) Пределы относительной погрешности измерения объемного расхода и объема приведены для диапазона скоростей потока (V): - от 0,5 до 15 м/с для всех моделей расходомеров, кроме Метран-370MR; - от 0,3 до 10 м/с для расходомеров модели Метран-370MR. При скорости потока от 0,1 до 0,5 м/с (от 0,1 до 0,3 м/с для расходомеров модели Метран-370MR) пределы относительной погрешности измерения: - ±(0,25/V) % для расходомеров с пределом допускаемой относительной погрешности измерений объемного расхода и объема ±0,5 %; - ±(0,1/V) % для расходомеров с пределом допускаемой относительной погрешности измерений объемного расхода и объема ±0,2 %; - ±1 % для расходомеров c диаметром условного прохода 3 мм (Ду3) с пределами допускаемой относительной погрешности измерений объемного расхода и объема ±0,2 %; ±0,5 %); 4) При проведении поверки имитационным методом пределы допускаемой относительной погрешности измерений объемного расхода и объема для модели с погрешностью ±0,2 % принимаются ±0,5 %; 5) При работе с аналоговым токовым выходным сигналом предел допускаемой погрешности равняется сумме относительной погрешности измерения объемного расхода и приведенной погрешности преобразования объемного расхода в аналоговый токовый выходной сигнал. | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный Метран-370М | в соответствии с заказом | 1 шт. в соответствии с заказом |
| Паспорт | 13.5367.000.00 ПС | 1 экз. |
| Руководство по эксплуатации | 13.5367.000.00 РЭ | 1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
приведены в подразделе 1.4 документа 13.5367.000.00 РЭ «Расходомеры электромагнитные Метран-370М. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-103-51453097-2022 Расходомеры электромагнитные Метран-370М. Технические условия.
| Зарегистрировано поверок | 385 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
