| Номер в госреестре | 90228-23 |
| Наименование СИ | Машины испытательные универсальные гидравлические |
| Обозначение типа СИ | SANTAM |
| Изготовитель | "SANTAM Engineering & Design Co. Ltd.", Иран |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные гидравлические SANTAM (далее - машины) предназначены для измерений силы и перемещения при испытаниях материалов на растяжение, сжатие и изгиб.
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение штока гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу. В процессе работы, величина приложенной нагрузки и перемещения преобразуются тензорезисторным датчиком силы и датчиком перемещений в показания машины и сигналы управления испытаниями.
Конструктивно машины состоят из силозадающего модуля с электрогидравлической станцией и блока измерений и управления.
Силозадающий модуль состоит из гидравлического привода, высокоскоростного элект-роуправляемого клапана, рамы, гидроцилидра, встроенной или отдельной гидравлической станции и пульта оператора (опционально).
Блок измерения и управления представляет собой устройство на базе персонального компьютера с установленным специализированным программным обеспечением. Блок измерения и управления регистрирует выходные электрические сигналы от датчиков силы и перемещения, обрабатывает полученную информацию и формирует сигналы управления. Пульт оператора позволяет задавать перемещение штока гидроцилиндра при позиционировании в процессе подготовки испытаний.
Диапазон измерений силы обеспечивается универсальным (растяжения и сжатия) тензорезисторным датчиком силы. Диапазон измерений перемещения штока гидроцилиндра обеспечивается датчиком перемещений (энкодером). Сигналы от датчиков поступают в блок измерения и управления.
Дополнительно диапазон измерений перемещений (деформаций) образцов обеспечивается измерителями перемещений (деформаций) оптическими и навесными утвержденного типа. Измерители производства «SANTAM Engineering & Design Co. Ltd.», Иран могут быть интегрированы в силозадающий модуль машин.
Машины имеют кнопку аварийной остановки и автоматический выключатель (на рабочем месте оператора), предотвращающие поломку механизмов и составных частей машин при превышении допустимых нагрузок.
Машины испытательные универсальные гидравлические SANTAM выпускаются в двух сериях: STD и SAF, отличающихся между собой внешним видом, метрологическими и техническими характеристиками. Машины серии STD выпускаются в следующих модификациях: STD-600; STD-1000; STD-1500; STD-2000, машины серии SAF в модификациях: SAF-10; SAF-50; SAF-100; SAF-250; SAF-600; SAF-1000; SAF-2000. Выпускаемые модификации машин различаются конструкцией отдельных модулей и блоков, дизайном, наибольшими пределами измерений силы, диапазонами измерений перемещения штока гидроцилиндра, диапазонами задания скоростей перемещения штока гидроцилиндра, габаритными размерами и массой, параметрами электрического питания. Цвет внешнего вида машин может определяться требованием заказчика. Дополнительно допускается маркировка в модификации литерой латинского алфавита (B -наличие боковой траверсы; H - увеличенный ход траверсы; L - уменьшенный ход траверсы и пр.), которая обозначает особенность исполнения внешнего вида машины, рабочей зоны и/или длины хода штока гидроцилиндра.
Машины могут быть укомплектованы: термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.
Общий вид машин представлен на рисунках с 1 по 11.

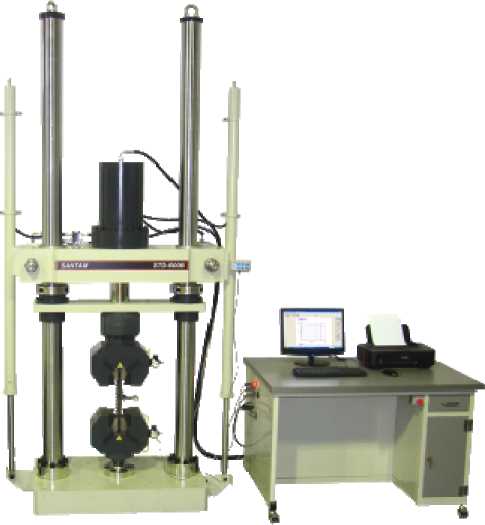

Рисунок 1 - Общий вид машин модификации STD-600

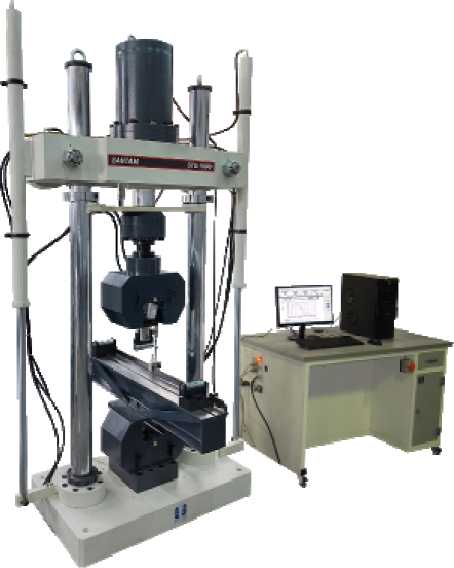

Рисунок 2 - Общий вид машин модификации STD-1000

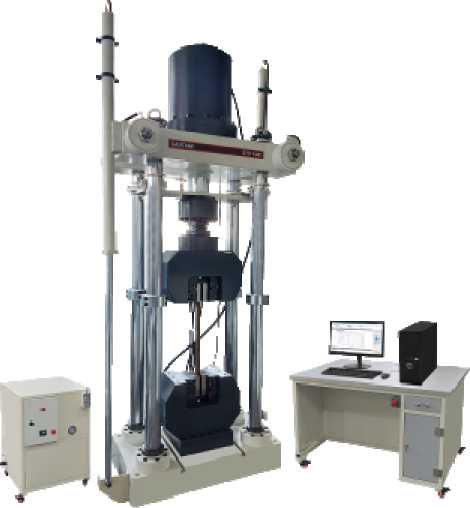

Рисунок 3 - Общий вид машин модификации STD-1500

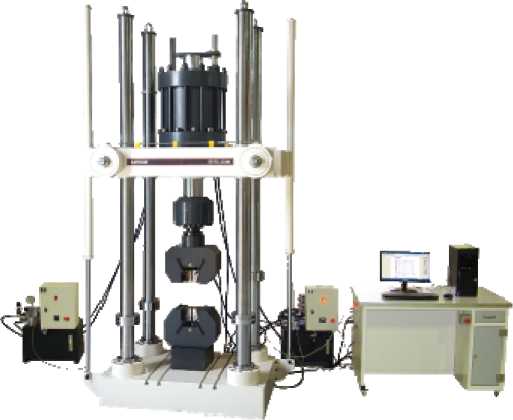

Рисунок 4 - Общий вид машин модификации STD-2000
Рисунок 5 - Общий вид машин модификации SAF-10
Рисунок 6 - Общий вид машин модификации SAF-50
Рисунок 7 - Общий вид машин модификации SAF-100

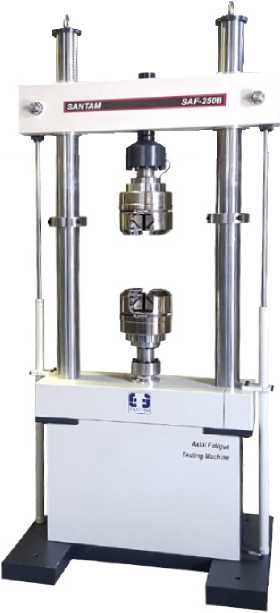

Рисунок 8 - Общий вид машин модификации SAF-250B в исполнении с нижним актюатором

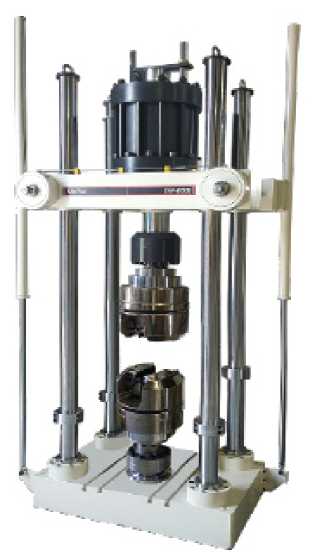

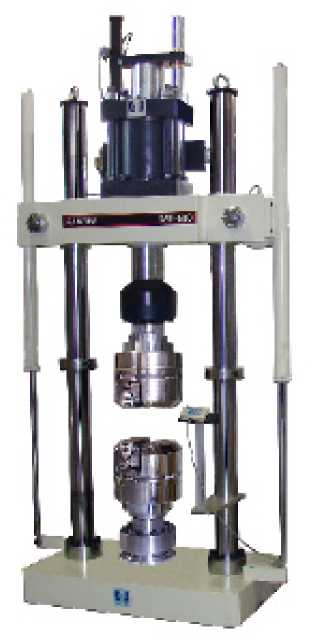

Рисунок 9 - Общий вид машин модификации SAF-600

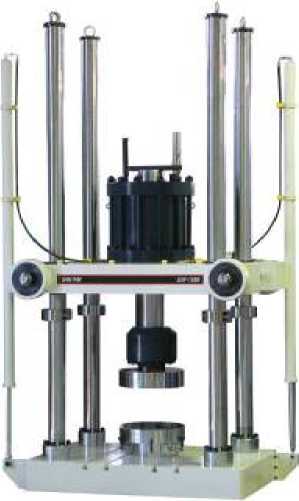

Рисунок 10 - Общий вид машин модификации SAF-1000
Рисунок 11 - Общий вид машин модификации SAF-2000
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикрепленной на задней стороне основания машины и отображающей информацию об изготовителе, модификации, заводском номере, дате изготовления, а также изучения нормативно-технической документации (руководство по эксплуатации, паспорт), которая входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины. Заводской номер в числовом формате наносится на маркировочную табличку металлографическим способом. Место нанесения заводского номера на примере машины модификации SAF-25OB представлено на рисунке 12.

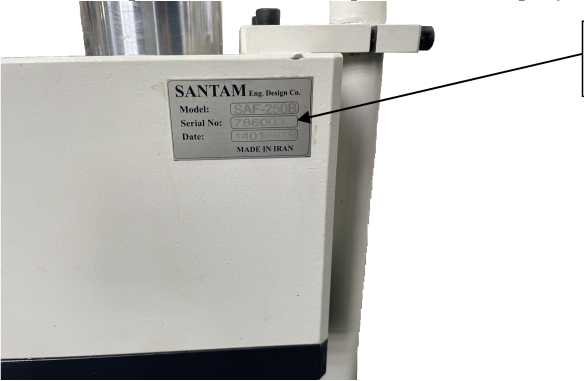

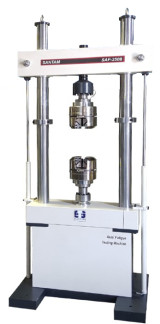

Рисунок 12 - Место нанесения заводского номера на примере машины SAF-250B
Место нанесения заводского номера
Пломбировка машин не предусмотрена.
Нанесение знака поверки на машины не предусмотрено.
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО) «STM Controller», «Jadoo» и (или) «TOVMC», устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 -Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | STM Controller | Jadoo | TOVMC |
| Номер версии (идентификационный номер) ПО | не ниже 4.06 | не ниже 1.0.0.1 | не ниже 1.0.1.1 |
| Цифровой идентификатор ПО | отсутствует | отсутствует | отсутствует |
| Примечание: Машины испытательные универсальные гидравлические серии SAF работают только под управлением ПО «Jadoo» | |||
Уровень защиты ПО - «Средний» в соответствии с Р 5O.2.O77-2O14.
Таблица 2 - Метрологические характеристики машин модификаций STD-600; STD-1000; STD-1500; STD-2000
| Наименование характеристики | Значение | |||
| Модификация | STD-600 | STD-1000 | STD-1500 | STD-2000 |
| Верхний предел диапазона измерений силы, кН | 600 | 1000 | 1500 | 2000 |
| Нижний предел диапазона измерений силы в пределах допускаемой относительной погрешности, % от верхнего предела датчика силы с наименьшим верхним пределом, входящего в комплект машины | ±2 | |||
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 | |||
| Диапазон измерений перемещения штока гидроцилиндра, мм | от 0 до 500 | от 0 до 300 | от 0 до 150 | |
| Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра, мм | ±0,05 | |||
Таблица 3 - Метрологические характеристики машин модификаций SAF-10; SAF-50; SAF-100; SAF-250; SAF-600; SAF-1000; SAF-2000
| Наименование характеристики | Значение | ||||||
| Модификация | SAF-10 | SAF-50 | SAF-100 | SAF-250 | SAF-600 | SAF-1000 | SAF-2000 |
| Верхний предел диапазона измерений силы, кН | 10 | 50 | 100 | 250 | 600 | 1000 | 2000 |
| Нижний предел диапазона измерений силы в пределах допускаемой относительной погрешности, % от верхнего предела датчика силы с наименьшим верхним пределом, входящего в комплект машины | ±1 | ||||||
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 | ||||||
| Диапазон измерений перемещения штока гидроцилиндра, мм* | от 0 до 100 | от 0 до 150 | |||||
| Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра, мм | ±0,05 | ||||||
Таблица 4 - Технические характеристики машин модификаций STD-600; STD-1000; STD-1500; STD-2000
| Наименование характеристики | Значение | |||
| Модификация | STD-600 | STD-1000 | STD-1500 | STD-2000 |
| Диапазон задания скоростей перемещения штока гидроцилиндра, мм/мин - в направлении растяжения - в направлении сжатия | от 0,01 до 200 от 0,01 до 150 | |||
| Расстояние между колоннами, мм, не более | 650 | 1050 | 700 | |
| Высота рабочей зоны, мм*, не более | 1750 | 1800 | 1850 | 2700 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1005 1415 3105 | 705 1555 2805 | 975 1505 2625 | 3005 4505 3005 |
| Масса, кг, не более | 2705 | 3305 | 4005 | 6205 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), % | от +15 до +30 от 10 до 90 | |||
| Параметры электрического питания: - напряжение питающей сети, В - частота питающей сети, Гц | 380±5 % 50 | |||
| Электрическая мощность, кВт | 2,5 | 3,0 | 3,0 | |
| * - без захватов | ||||
Таблица 5 - Технические характеристики машин модификаций SAF-10; SAF-50; SAF-100; SAF-250; SAF-600; SAF-1000; SAF-2000
| Наименование характеристики | Значение | ||||||
| Модификация | SAF-10 | SAF-50 | SAF-100 | SAF-250 | SAF-600 | SAF-1000 | SAF-2000 |
| Расстояние между колоннами, мм, не более | 420 | 500 | 600 | 680 | 720 | 800 | 700 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 1655 605 695 | 1755 605 805 | 2505 805 905 | 2855 905 1205 | 3205 1105 1355 | 3205 1105 1505 | 2205 905 1205 |
| Масса, кг, не более | 255 | 455 | 1455 | 1705 | 2205 | 2805 | 7005 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), % | от +15 до +30 от 10 до 90 | ||||||
| Параметры электрического питания: - напряжение питающей сети, В - частота питающей сети, Гц | 380±5 % 50 | ||||||
| Электрическая мощность, кВт | 7,5 | 15 | |||||
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная гидравлическая SANTAM | модификация в соответствии с договором поставки | 1 шт. |
| Датчик силоизмерительный | модель (модификация) в соответствии с договором поставки | **1 шт. |
| Г идравлическая насосная станция | - | 1 шт. |
| Программное обеспечение на флеш носителе | тип ПО в соответствии с договором поставки | 1 шт. |
| *Измеритель перемещений (деформаций) | модель (модификация) в соответствии с договором поставки | **шт. |
| Приспособления для удержания, фиксации или захвата испытываемого образца | - | **компл. |
| *Пульт оператора ручного управления с устройством соединительным | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| * Наличие в зависимости от договора поставки. * * Количество в зависимости от договора поставки и модификации машины. | ||
приведены в разделах 3.7; 4.2 и 5.2 «Проведение испытаний» руководства по эксплуатации.
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия «SANTAM Engineering & Design Co. Ltd.», Иран.
