| Номер в госреестре | 90232-23 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | GQ Radar |
| Изготовитель | Акционерное общество "Инженерная компания "Квантор" (АО "ИК "Квантор"), г. Уфа |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм; 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ±3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные GQ Radar (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Принцип действия уровнемеров основан на частотном методе измерений расстояния при помощи радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Радиолокатор посылает высокочастотный сигнал, частота излучения которого линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается антенной как эхо-сигнал с изменившейся частотой. В электронном блоке уровнемера определяется разница между частотами отраженного и излучаемого сигналов в текущий момент времени, которая прямо пропорциональна расстоянию до поверхности измеряемой среды.
Уровнемеры состоят из ЭБ, радиолокатора и антенны, размещенных в корпусе уровнемера, присоединительного штуцера или фланца. Электронный блок может оснащаться цифровым индикатором.
Уровнемеры изготавливаются в двух сериях, которые отличаются рабочей частотой:
- 6х - рабочая частота 26 ГГ ц;
- 8х - рабочая частота 76-81 ГГц.
Серия 6х включает модели GQ Radar 61, GQ Radar 62, GQ Radar 63, GQ Radar 64, GQ Radar 65, GQ Radar 66, GQ Radar 67, серия 8х - модели GQ Radar 80, GQ Radar 80S, GQ Radar 81, GQ Radar 81S, которые отличаются друг от друга диапазоном измерений и пределами допускаемой погрешности.
Уровнемеры изготавливаются в общепромышленном или взрывозащищенном (взрывонепроницаемая оболочка [Ex d] и/или искробезопасная цепь [Ex ia]) исполнениях.
Заводской номер, состоящий из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров от несанкционированного доступа осуществляется с помощью пломбировочной чашки и мастики битумной, на которую наносится знак поверки.
GQ Radar 61
GQ Radar 62
GQ Radar 63
GQ Radar 64
GQ Radar 65
GQ Radar 66
GQ Radar 67
КЗ
GQ Radar 81S
GQ Radar 80
GQ Radar 80S
GQ Radar 81

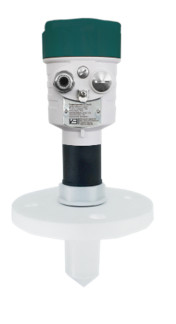

Рисунок 1 - Общий вид уровнемеров
Уровнемер радарный GQ Radar
Серия: Модель:
Код заказа:
Диапазон измерений:
Маркировка взрывозащиты: ОЕх ia ПС Тб Ga X
Напряжение питания:
Г Н I Г"1 "V" Заводской номер:
У-J—Год выпуска:
l/q I Изготовитель: АО "ИК "Квантор'
Место нанесения знака утверждения типа
/Тесто установки пломбы и нанесения знака поверки
Рисунок 3 - Общий вид (схема) маркировочной таблички и место пломбировки уровнемеров
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности продукта или уровня продукта, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НС |
| Номер версии (идентификационный номер) ПО | V1.A.B* |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления цифрового идентификатора ПО | _ |
| * «А» и «Б» не относятся к метрологически значимой части ПО и принимают значения: «А» - от 0 до 9, «Б» - от 0 до 99. | |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений расстояния до поверхности продукта (уровня), м: - GQ Radar 61, GQ Radar 66, GQ Radar 67 - GQ Radar 62, GQ Radar 63, GQ Radar 64, GQ Radar 65 - GQ Radar 80S, GQ Radar 81S - GQ Radar 80, GQ Radar 81 | от 0,5 до 201) от 0,3 до 701) от 0,08 до 201) от 0,08 до 1001) |
| Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности продукта (уровня) по цифровому индикатору или цифровому выходному сигналу, мм: - GQ Radar 61, GQ Radar 65, GQ Radar 67 - GQ Radar 62, GQ Radar 66 - GQ Radar 63, GQ Radar 64 - GQ Radar 80S, GQ Radar 81S - GQ Radar 80, GQ Radar 81 при Ьизм < 30000 мм - GQ Radar 80, GQ Radar 81 при Ьизм > 30000 мм | ±5 ±3 ±15 ±1, ±32) ±1, ±32) ±3 |
| Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % от диапазона воспроизведения - основной - дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С | ±0,03 ±0,005 |
| 1) Указан максимальный диапазон измерений. Диапазон измерений конкретного уровнемера указывается в паспорте. 2) Фактическое значение указывается в паспорте. Примечания: 1. Принято следующее сокращение: Ьизм - измеренное значение уровня, мм. 2. При использовании токового выходного сигнала погрешность измерений расстояния до поверхности продукта по цифровому индикатору или цифровому выходному сигналу арифметически суммируется с погрешностью воспроизведения токового сигнала от 4 до 20 мА. 2. Основная и дополнительная погрешности воспроизведения токового сигнала от 4 до 20 мА суммируются арифметически. | |
| Наименование характеристики | Значение |
| Выходные электрические сигналы | от 4 до 20 мА, HART, ModBus-RTU (RS-485) |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - номинальная частота переменного тока, Г ц | от 15 до 28 от 190 до 250 50 |
| Разрешение цифрового индикатора и цифрового выходного сигнала, мм | 0,01 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +40 °С), %, не более | от -60 до +60 95 |
| Параметры измеряемой среды: - избыточное давление, МПа - температура, °С | от -0,1 до 2 от -40 до +3501) |
| Габаритные размеры корпуса уровнемеров, мм, не более: - длина - ширина - высота | 121 97 164 |
| Масса корпуса уровнемеров, кг, не более | 1,74 |
| Средний срок службы, лет, не менее | 13 |
| Средняя наработка на отказ, ч, не менее | 110000 |
| Маркировка взрывозащиты | 0Ex ia IIC T6 Ga X |
| 1) Указан максимальный диапазон изменений температуры измеряемой среды. Диапазон изменений температуры измеряемой среды конкретного уровнемера указывается в паспорте. Примечание - Работоспособность цифрового индикатора обеспечивается при температуре окружающей среды от минус 40 °С до 60 °С. Воздействие температуры окружающей среды от минус 60 °С до минус 40 °С не приводит к повреждению цифрового индикатора, при этом показания цифрового индикатора могут быть нечитаемыми, частота его обновлений снижается. | |
наносится на маркировочную табличку уровнемеров методом лазерной гравировки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер радарный | GQ Radar | 1 |
| Руководство по эксплуатации | РНВГ.407624.015 РЭ | 1 |
| Паспорт | РНВГ.407624.015 ПС | 1 |
приведены в разделе 3 «Описание прибора и принципов его работы» руководства по эксплуатации РНВГ.407624.015 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-45299099-2023 «Радарные уровнемеры серий 6х, 8х. Технические условия».
| Зарегистрировано поверок | 101 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
