| Номер в госреестре | 90233-23 |
| Наименование СИ | Комплексы измерительные с видеофиксацией |
| Обозначение типа СИ | "Кордон.Про"МД |
| Изготовитель | Общество с ограниченной ответственностью "Симикон" (ООО "Симикон"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные с видеофиксацией «Кордон.Про»МД (далее по тексту — комплексы) предназначены для определения текущего времени, синхронизированного с национальной шкалой координированного времени UTC(SU), измерений скорости транспортных средств (ТС) и определения географических координат местоположения в плане в автоматическом режиме.
Принцип действия комплекса при измерении текущего времени и определения координат местоположения в плане основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS и синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU).
Принцип действия комплексов при измерении скорости основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).
Конструктивно комплексы состоят из основных блоков (ОБ), блоков питания и комплекта кабелей. ОБ включает в себя процессорный модуль с установленным специальным программным обеспечением (ПО), видеокамеру, радарный модуль, модуль приема навигационных сигналов, устройства связи и коммутации, модуль климат-контроля. В качестве блока питания применяется блок сетевого питания или аккумуляторный бокс (в комплект поставки не входит). Состав комплекта кабелей определяется в зависимости от размещения комплексов. Количество составных частей определяется заказом.
Процессорный модуль осуществляет общее управление комплексом, производит распознавание знаков государственной регистрации ТС по изображениям с видеокамеры в пределах зоны контроля комплекса, формирует, сохраняет и передает на внешние каналы связи фиксируемую информацию о ТС и сопутствующие данные.
Радарный модуль производит передачу, прием и обработку радиолокационных сигналов, по которым производится определение скоростей ТС.
Модуль приема навигационных сигналов формирует данные о текущем времени и координатах в сохраняемой информации, а также выделяет 1 PPS метку точного времени для синхронизации шкалы времени комплекса.
Комплексы работают круглосуточно в автоматическом режиме с целью выявления нарушений правил дорожного движения, предусмотренных в КоАП Российской федерации: управление транспортным средством с нарушением правил установки на нем государственных регистрационных знаков; нарушение правил применения ремней безопасности или мотошлемов; превышение установленной скорости движения; нарушение правил движения через железнодорожные пути; нарушение правил движения по автомагистрали; проезд на запрещающий сигнал светофора или на запрещающий жест регулировщика; нарушение правил проезда перекрестков; нарушение правил маневрирования; нарушение правил расположения транспортного средства на проезжей части дороги, встречного разъезда или обгона; несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги; непредоставление преимущества в движении маршрутному транспортному средству или транспортному средству с включенными специальными световыми и звуковыми сигналами; непредоставление преимущества в движении пешеходам или иным участникам дорожного движения; нарушение правил остановки или стоянки транспортных средств; нарушение правил пользования внешними световыми приборами, звуковыми сигналами, аварийной сигнализацией или знаком аварийной остановки; неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог; нарушение правил пользования телефоном водителем транспортного средства; несоблюдение требований об обязательном страховании гражданской ответственности владельцев транспортных средств, а также иных, определенных в разделе 7.5 ТУ 26.51.66-046-31002820-2022, видов.
Решение измерительных задач, определенных назначением, и выявление нарушений правил дорожного движения комплексы производят в автоматическом режиме без участия человека.
Комплексы могут использоваться при стационарном (на дорожных конструкциях), передвижном (на штативах, треногах) или мобильном (на движущихся ТС) размещениях. Комплектность каждого комплекса указана в формуляре.

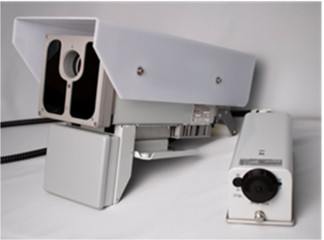

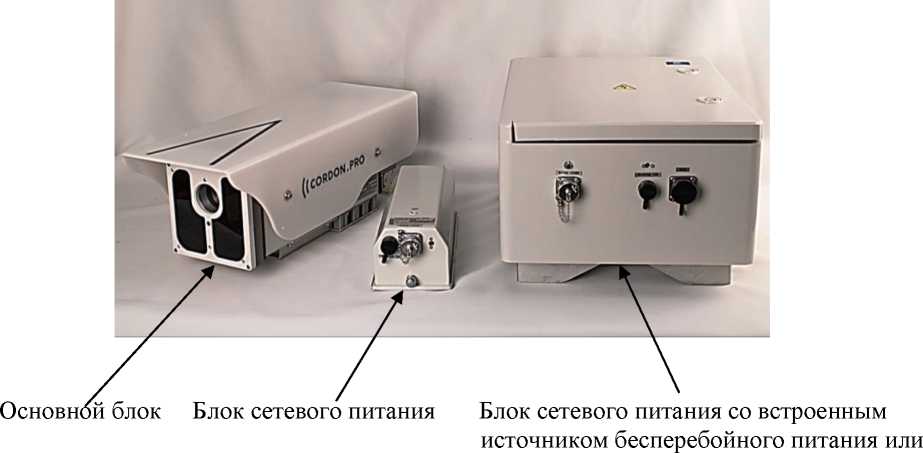

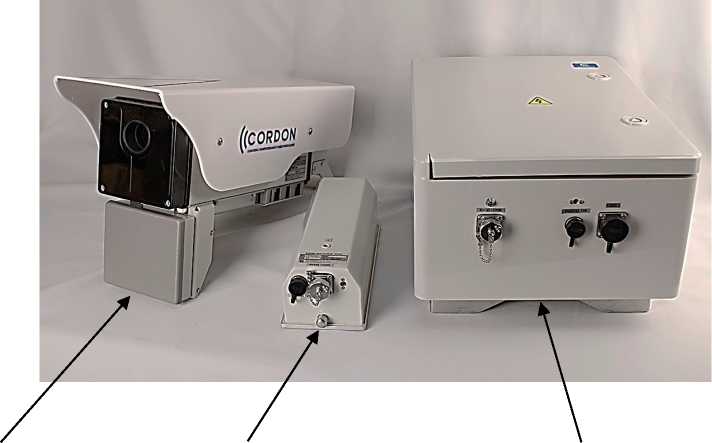

Общий вид комплексов представлен на рисунке 1.
Основной блок Блок сетевого питания
Рисунок 1 — Общий вид комплекса «Кордон.Про»МД с блоком сетевого питания
Заводской номер наносится методом металлографии на шильдик, закрепленный на боковой поверхности ОБ, и типографским способом в формуляр. Формат нанесения заводского номера буквенно-числовой. Корпуса блоков защищены от проникновения мастичными пломбами на винтах конструкции.

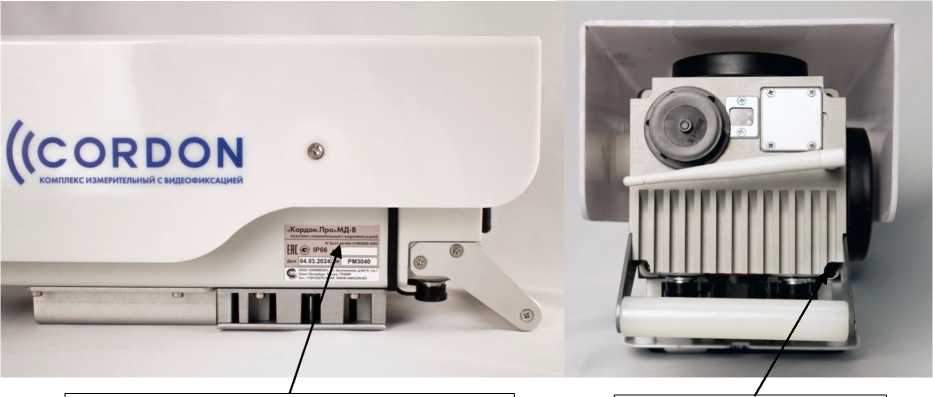

Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера представлены на рисунке 2.
Знак поверки на корпус комплексов не наносится.
Места маркировки, нанесения знака утверждения типа и заводского номера
Место пломбирования
Рисунок 2 — Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера
В комплексах используется встроенное программное обеспечение (далее — ПО). ПО предназначено для управления процессом измерений, обработки, хранения и передачи полученной информации.
Защита ПО и результатов измерений от преднамеренных и случайных изменений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения, и проверки ПО на наличие изменения или удаления метрологически значимых частей.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SimFW CordonProMD |
| Номер версии (идентификационный номер) ПО | 5.0 |
| Цифровой идентификатор ПО | 44403b1a6e96ca7b3232d1e21f1bf00fa4a8f6c8 |
| Алгоритм вычисления идентификатора ПО | SHA1 |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса с национальной шкалой координированного времени UTC(SU), мкс | ±3 |
| Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с | ±0,5 |
| Диапазон измерений скорости движения ТС в стационарном положении и в движении* комплекса, км/ч | от 1 до 350 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в стационарном положении и в движении комплекса, км/ч | ±1 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане в статическом режиме**, м | ±4,5 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат комплекса в плане в диапазоне скоростей от 0 до 150 км/ч**, м | ±4,5 |
| * — скорость сближения ТС при измерении скорости движения встречных ТС в движении — не более 350 км/ч; * * — метрологическая характеристика определена при приеме сигналов спутников ГЛОНАСС/GPS, принимаемых одновременно, при значениях PDOP<3 | |
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота излучения, ГГ ц | от 24,05 до 24,25 |
| Напряжение питания от источника переменного тока частотой 50 Гц, В | от 90 до 300 |
| Напряжение питания от источника постоянного тока, В | от 10 до 15 |
| Масса, кг, не более | |
| а) ОБ | 6,0 |
| б) блок питания | 2,2 |
| Габаритные размеры, мм, не более | |
| а) ОБ | |
| - длина | 460 |
| - ширина | 180 |
| - высота | 280 |
| б) блок питания | |
| - длина | 300 |
| - ширина | 100 |
| - высота | 90 |
| Рабочие условия применения: — температура окружающего воздуха, °С — относительная влажность при температуре окружающего воздуха +25 °С, %, не более | от -55 до +60 98 |
| Максимальная дальность измерения скорости движения ТС (без распознавания ГРЗ), м | 150 |
наносится на титульный лист формуляра ГДЯК 464965.053 ФО и руководства по эксплуатации ГДЯК 464965.053 РЭ типографским методом, а также на корпус основного блока с помощью металлографической этикетки.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный с видеофиксацией в составе: — основной блок — блок питания — комплект кабелей | «Кордон.Про»МД | не мене1 шт. не мене1 шт. не менее 1 к-та |
| Монтажно-эксплуатационный комплект в составе: — оснастка для установки и крепления блоков комплекса, — съемный утеплитель *, — съемная антивандальная защита *, — дополнительное оборудование * | 1 к-т | |
| Руководство по эксплуатации | ГДЯК 464965.053 РЭ | 1 экз. |
| Руководство по установке и настройке. Стационарное размещение. | ГДЯК 464965.054 РЭ | 1 экз. |
| Руководство по установке и настройке. Передвижное размещение. | ГДЯК 464965.055 РЭ | 1 экз. |
| Руководство по установке и настройке. Мобильное размещение. | ГДЯК 464965.056 РЭ | 1 экз. |
| Формуляр | ГДЯК 464965.053 ФО | 1 экз. |
| Методика поверки | 1 экз. | |
| * Примечание — поставляется по дополнительной заявке. | ||
приведены в разделе 5 «Эксплуатация комплекса» документа ГДЯК 464965.053 РЭ «Комплексы измерительные с видеофиксацией «Кордон.Про»МД. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Комплексы измерительные с видеофиксацией «Кордон.Про»МД. Технические условия.
ТУ 26.51.66-046-31002820-2022.
| Зарегистрировано поверок | 272 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
