| Номер в госреестре | 90234-23 |
| Наименование СИ | Комплексы газоаналитические |
| Обозначение типа СИ | ЭМЕТ |
| Изготовитель | Общество с ограниченной ответственностью "СервисСофт Инжиниринг" (ООО "СервисСофт Инжиниринг"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы газоаналитические ЭМЕТ (далее по тексту - комплексы) предназначены для непрерывного мониторинга и измерения концентрации загрязняющих веществ.
Комплексы состоят из следующих основных элементов: ИК-Фурье газоанализатора, блока подогрева, группы клапанов и панели управления. Все вышеперечисленные элементы комплекса размещаются в одном металлическом шкафу.
Комплексы являются стационарными автоматическими многоканальными измерительными устройствами непрерывного действия.
Обозначение и описание функционального назначения элементов комплексов приведено в таблице 1.
Таблица 1 - Описание и функциональное назначение элементов комплексов
| № | Наименование | Назначение |
| 1 | Газоанализатор | Определяет концентрацию SO2, NO, NO2, HCl, CO, O2, H2O, CO2, CH4, HF, NH3 |
| 2 | Панель управления | Для быстрого и простого контроля состояния комплекса на панели управления размещены следующие элементы: - сигнальная лампа неисправности; - 4 кнопки, которые предназначены для установки на нуль, обратной продувки пробоотборника, обратной продувки датчика расхода, активации режима технического обслуживания/работы; - термостат, который может проверять температуру блока подогрева, пробоотборной линии с подогревом, пробоотборника; - откалиброванный расходомер для контроля расхода калибровочного газа. |
| 3 | Группа электромагнитных клапанов | Включает в себя электромагнитный клапан установки на нуль, электромагнитный клапан калибровки (трехходовой), электромагнитный клапан обратной продувки. |
| № | Наименование | Назначение |
| 4 | Блок подогрева | Включает в себя сопровождающий подогрев отходящих газов, встроенный фильтр, шаровой кран и другие модули. |
| 5 | Редукционный клапан фильтра | Подсоединяется к источнику сжатого воздуха, чтобы обеспечить комплексы стабильным и сухим приборным воздухом |
| 6 | Монитор, ПК/сервер | Устанавливается опционально по необходимости |
Измерение концентрации определяемых компонентов в комплексах состоит из следующих этапов: первичная подготовка пробы, транспортировка пробы, анализ пробы, обработка результатов анализа.
Проба в системе предварительной обработки ИК-Фурье газоанализатора происходит предварительную очистку отработанного газа для обеспечения точных измерений и длительной стабильной работы ИК-Фурье газоанализатора.
При переходе газовой камеры в режим измерения термостойкий шаровой клапан с электроприводом открывается, а калибровочный и продувочный соленоидные клапаны закрываются. Струйный насос прокачивает измеряемый газ через пробоотборный зонд, обогреваемую трубу, фильтр тонкой очистки и термостойкий шаровой клапан с электроприводом, подогревая газ на протяжении всего пути. Далее газ поступает в газовую камеру для определения концентрации. Затем газ выпускается (при низкой температуре окружающей среды требуется обогрев выпускной трубы).
Комплексы выполняют следующие основные функции:
- измерение концентрации определяемых компонентов;
- сбор, архивирование и передача данных.
Общий вид комплексов представлен на рисунке 1.
Нанесение знака поверки на комплексы не предусмотрено. Комплексы имеют заводские номера, которые наносятся на идентификационную табличку (Рисунок 2) методом гравировки в виде цифрового обозначения, состоящего из арабских цифр. Идентификационная табличка наносится методом крепления на винты на заднюю панель шкафа. Пломбирование комплексов не предусмотрено.

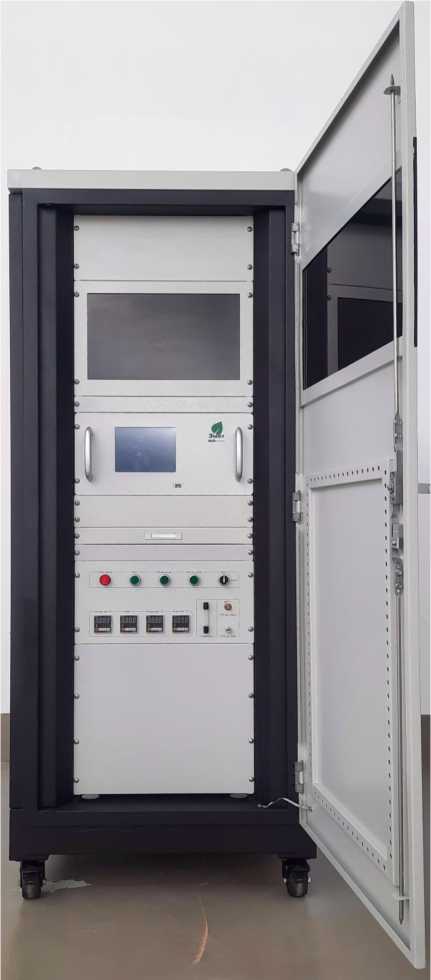

Рисунок 1 - Общий вид комплексов
Место нанесения
заводского номера

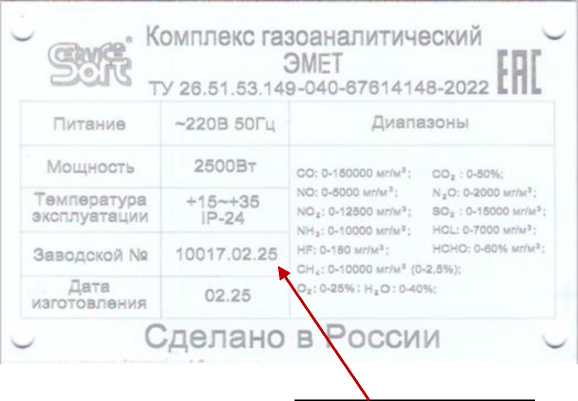

Рисунок 2 - Идентификационная табличка
комплексов
Программное обеспечение комплексов реализует следующие основные функции:
• измерение концентрации газов в режиме реального времени, концентрация отображается на главном интерфейсе, результаты измерения могут быть получены через аналоговый выход (силы постоянного тока от 4 до 20 мА) или цифровой выход (интерфейс RS485/232).
• выполнение автоматической или ручной калибровки на нуль.
• функция настройки, дистанционного получения данных спектра через интерфейс или порт RS485/RS232, управления электромагнитным клапаном, сбора информации о состоянии газоанализатора, настройки газоанализатора и т. д.
• поддержка источника питания (24 В (DC)) и сбора сигналов от 4 до 20 мА для измерения температуры, давления, расхода и передачи в систему сбора и обработки данных через RS485.
• автоматическое определение предельной температуры для защиты газоанализатора. Если температура не достигает заданного значения, устройство переключается в режим технического обслуживания/неисправности, и все клапаны закрываются.
Влияние программного обеспечения комплексов учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО, не ниже | VA3.0.0.6 |
| Таблица 3 - Мет] | рологические характе | ристики | |||
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента | Диапазон измерений концентрации определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной1) | относительной | ||
| Оксид углерода СО | от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ± 12 | - |
| св. 10 до 100 | - | - | ± 12 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ± 8 | - | |
| св. 50 до 500 | - | - | ± 8 | ||
| от 0 до 2000 мг/м3 | от 0 до 200 включ. | - | ± 5 | - | |
| св. 200 до 2000 | - | - | ± 5 | ||
| от 0 до 5000 мг/м3 | от 0 до 500 включ. | - | ± 5 | - | |
| св. 500 до 5000 | - | - | ± 5 | ||
| от 0 до 10000 мг/м3 | от 0 до 1000 включ. | - | ± 5 | - | |
| св. 1000 до 10000 | - | - | ± 5 | ||
| от 0 до 15000 мг/м3 | от 0 до 1500 включ. | - | ± 5 | - | |
| св. 1500 до 15000 | - | - | ± 5 | ||
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента | Диапазон измерений концентрации определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной1) | относительной | ||
| Диоксид углерода СО2 | от 0 до 10 % | - | от 0 до 1 включ. | ± 2 | - |
| - | св. 1 до 10 | - | ± 2 | ||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 2 | - | |
| - | св. 2 до 20 | - | ± 2 | ||
| Оксид азота NO | от 0 до 50 мг/м3 | от 0 до 10 включ. | - | ± 10 | - |
| св. 10 до 50 | - | - | ± 10 | ||
| от 0 до 200 мг/м3 | от 0 до 20 включ. | - | ± 10 | - | |
| св. 20 до 200 | - | - | ± 10 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ± 8 | - | |
| св. 50 до 500 | - | - | ± 8 | ||
| от 0 до 1000 мг/м3 | от 0 до 100 включ. | - | ± 8 | - | |
| св. 100 до 1000 | - | - | ± 8 | ||
| от 0 до 2500 мг/м3 | от 0 до 250 включ. | - | ± 5 | - | |
| св. 250 до 2500 | - | - | ± 5 | ||
| Диоксид азота NO2 | от 0 до 50 мг/м3 | от 0 до 10 включ. | - | ± 10 | - |
| св. 10 до 50 | - | - | ± 10 | ||
| от 0 до 200 мг/м3 | от 0 до 20 включ. | - | ± 10 | - | |
| св. 20 до 200 | - | - | ± 10 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ± 8 | - | |
| св. 50 до 500 | - | - | ± 8 | ||
| от 0 до 1000 мг/м3 | от 0 до 100 включ. | - | ± 8 | - | |
| св. 100 до 1000 | - | - | ± 8 | ||
| от 0 до 2000 мг/м3 | от 0 до 200 включ. | - | ± 5 | - | |
| св. 200 до 2000 | - | - | ± 5 | ||
| Диоксид серы SO2 | от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ± 10 | - |
| св. 10 до 100 | - | - | ± 10 | ||
| от 0 до 250 мг/м3 | от 0 до 25 включ. | - | ± 8 | - | |
| св. 25 до 250 | - | - | ± 8 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ± 8 | - | |
| св. 50 до 500 | - | - | ± 8 | ||
| от 0 до 1000 мг/м3 | от 0 до 100 включ. | - | ± 8 | - | |
| св. 100 до 1000 | - | - | ± 8 | ||
| от 0 до 2000 мг/м3 | от 0 до 200 включ. | - | ± 5 | - | |
| св. 200 до 2000 | - | - | ± 5 | ||
| от 0 до 4000 мг/м3 | от 0 до 400 включ. | - | ± 5 | - | |
| св. 400 до 4000 | - | - | ± 5 | ||
| от 0 до 6000 мг/м3 | от 0 до 600 включ. | - | ± 5 | - | |
| св. 600 до 6000 | - | - | ± 5 | ||
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента | Диапазон измерений концентрации определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной1) | относительной | ||
| Аммиак NH3 | от 0 до 15 мг/м3 | от 0 до 5 включ. | - | ± 10 | - |
| св. 5 до 15 | - | - | ± 10 | ||
| от 0 до 50 мг/м3 | от 0 до 10 включ. | - | ± 8 | - | |
| св. 10 до 50 | - | - | ± 8 | ||
| от 0 до 100 мг/м3 | от 0 до 15 включ. | - | ± 8 | - | |
| св. 15 до 100 | - | - | ± 8 | ||
| от 0 до 200 мг/м3 | от 0 до 20 включ. | - | ± 8 | - | |
| св. 20 до 200 | - | - | ± 8 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ± 5 | - | |
| св. 50 до 500 | - | - | ± 5 | ||
| от 0 до 1000 мг/м3 | от 0 до 100 включ. | - | ± 5 | - | |
| св. 100 до 1000 | - | - | ± 5 | ||
| Хлороводород HCl | от 0 до 15 мг/м3 | от 0 до 3 включ. | - | ± 10 | - |
| св. 3 до 15 | - | - | ± 10 | ||
| от 0 до 50 мг/м3 | от 0 до 5 включ. | - | ± 10 | - | |
| св. 5 до 50 | - | - | ± 10 | ||
| от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ± 8 | - | |
| св. 10 до 100 | - | - | ± 8 | ||
| от 0 до 200 мг/м3 | от 0 до 20 включ. | - | ± 8 | - | |
| св. 20 до 200 | - | - | ± 8 | ||
| от 0 до 300 мг/м3 | от 0 до 30 включ. | - | ± 8 | - | |
| св. 30 до 300 | - | - | ± 8 | ||
| Фтороводород HF | от 0 до 15 мг/м3 | от 0 до 3 включ. | - | ± 10 | - |
| св. 3 до 15 | - | - | ± 10 | ||
| от 0 до 50 мг/м3 | от 0 до 5 включ. | - | ± 10 | - | |
| св. 5 до 50 | - | - | ± 10 | ||
| от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ± 8 | - | |
| св. 10 до 100 | - | - | ± 8 | ||
| от 0 до 178 мг/м3 | от 0 до 20 включ. | - | ± 8 | - | |
| св. 20 до 178 | - | - | ± 8 | ||
| Вода H2O | от 0 до 25 % | - | от 0 до 2 включ. | ± 5 | - |
| - | св. 2 до 25 | - | ± 5 | ||
| от 0 до 40 % | - | от 0 до 3 включ. | ± 10 | - | |
| - | св. 3 до 24 включ. | - | ± 10 | ||
| - | св. 24 до 40 | - | ± 20 | ||
| Кислород O2 | от 0 до 25 % | - | от 0 до 2 включ. | ± 5 | - |
| - | св. 2 до 25 | - | ± 5 | ||
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента | Диапазон измерений концентрации определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной1) | относительной | ||
| Метан CH4 | от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ± 10 | - |
| св. 10 до 100 | - | - | ± 10 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ± 8 | - | |
| св. 50 до 500 | - | - | ± 8 | ||
| от 0 до 1000 мг/м3 | от 0 до 1 00 включ. | - | ± 8 | - | |
| св. 100 до 1000 | - | - | ± 8 | ||
1) приведенная погрешность нормирована к верхнему пределу диапазона измерений
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 50 до 60 |
| Потребляемая мощность (без сопровождающего подогрева), Вт, не более | 2500 |
| Габаритные размеры (ДхШхВ), мм, не более: | 800x900x1900 |
| Масса, кг, не более | 300 |
| Время установления показаний, с, не более | 20 |
| Время прогрева, мин, не более | 60 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон относительной влажности (без конденсации влаги), % - диапазон атмосферного давления, кПа | от +15 до +35 до 85 от 84 до 106,7 |
| Параметры анализируемого газа на входе в газоанализатор: - температура, °С, не более | +180 |
| Предел допускаемого времени установления показаний (время одного цикла без учета транспортного запаздывания), с | 120 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 24000 |
наносится на титульный лист руководства по эксплуатации типографским методом.
Таблица 5 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Комплекс газоаналитический | ЭМЕТ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 1.3.2 «Принципы работы комплексов» документа «Комплексы газоаналитические ЭМЕТ. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.53.149-040-67614148-2022 Комплексы газоаналитические ЭМЕТ. Технические условия.
