| Номер в госреестре | 90236-23 |
| Наименование СИ | Резервуары горизонтальные стальные наземные |
| Обозначение типа СИ | РГСН 50 |
| Изготовитель | Общество с ограниченной ответственностью "ГСК Стройтехмаш" (ООО "ГСК Стройтехмаш"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные наземные РГСН 50 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - горизонтальные стальные наземные, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара (рисунок 1).
Резервуары РГСН 50 с заводскими номерами 2452, 2453, 2454 расположены на территории АО «Газпромнефть-Аэро» Филиал «Левашово» по адресу: 194361, г. Санкт-Петербург, п. Левашово, Горское шоссе, д. 100, лит. 3.
Общий вид резервуаров РГСН 50 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
ООО "ГСК СтройТехМаш
Резервуар
Заводской №
Рабочее давление-под налив
Масса
Год изготовления
Клеймо ОТК
м3
кг
20
г.
Ц Телефон: 8 (495) 989-98-48
e-mail: s.gsk@ya.ru
ООО "ГСК СтройТехМаш
Резервуар
Заводской №
Рабочее давление-под налив
Масса
Год изготовления Клеймо ОТК
Телефон: 8 (495) 989-98-
ООО "ГСК СтройТехМаш
Резервуар
Заводской №
Рабочее давление-под
Масса
Год изготовления
Клеймо ОТК
Телефон: 8 (495) 989-98-48 e-mail: s.gsk@ya.ru
Рисунок 1 - Маркировочные таблички резервуаров

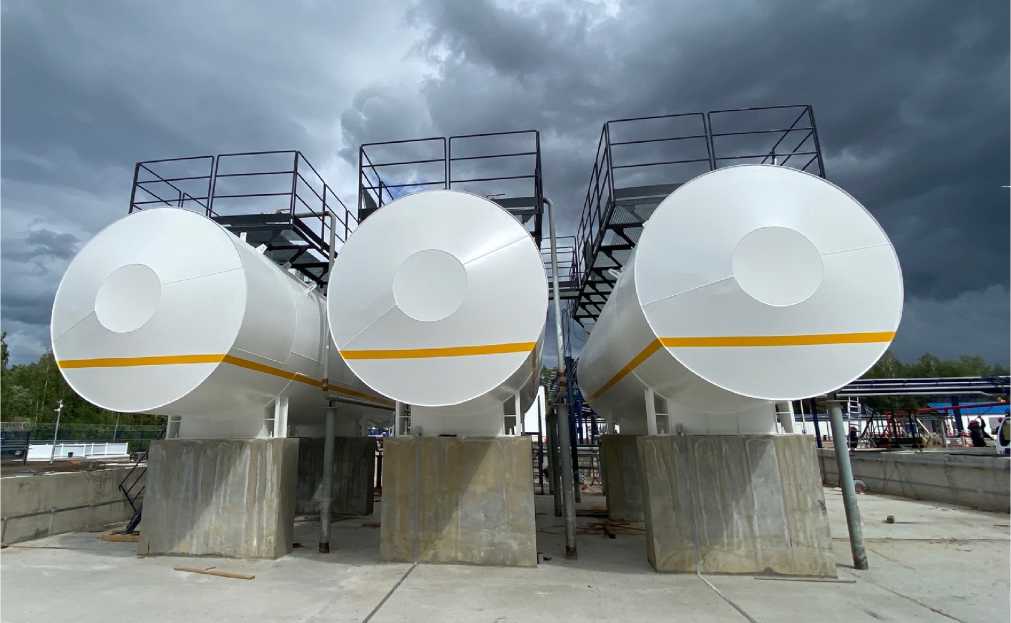

Рисунок 2 - Общий вид резервуаров РГСН 50
Пломбирование резервуаров РГСН 50 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Т аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной наземный | РГСН 50 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
