Государственный реестр средств измерений

Резервуары стальные горизонтальные цилиндрические РГС, 90237-23

90237-23
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 90237-23
Наименование СИ Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ РГС
Изготовитель Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова), Удмуртская Республика, г. Ижевск
Год регистрации 2023
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-8 с заводским номером 18855, РГС-12 с заводским номером 18850.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на информационную табличку резервуара.

Резервуары РГС-8 с заводским номером 18855, РГС-12 с заводским номером 18850 расположены на территории ППСН Черновского месторождения нефти по адресу: Удмуртская Республика, Воткинский район.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин и измерительных люков приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

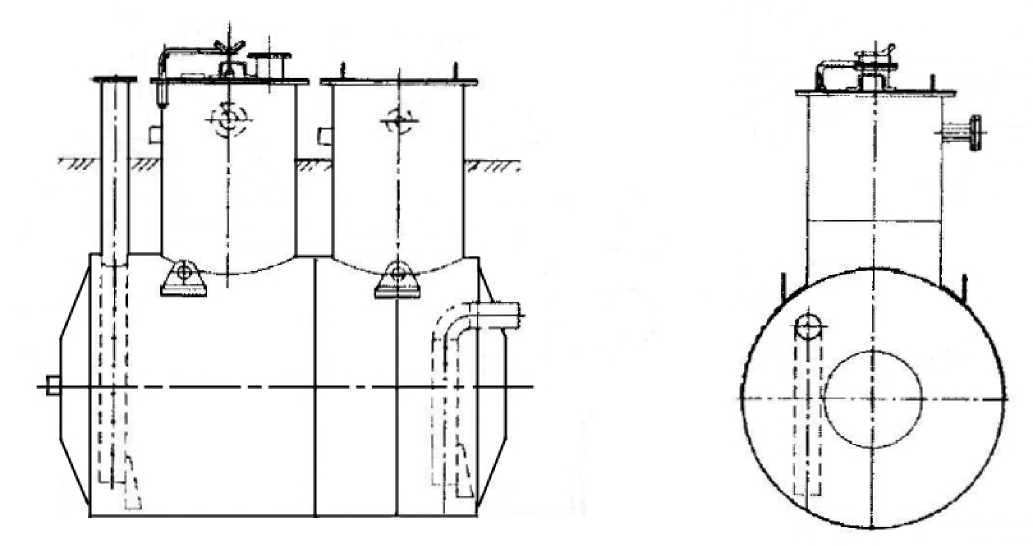

Рисунок 1 - Эскиз общего вида резервуаров

«ж

Место нанесения

заводского номера

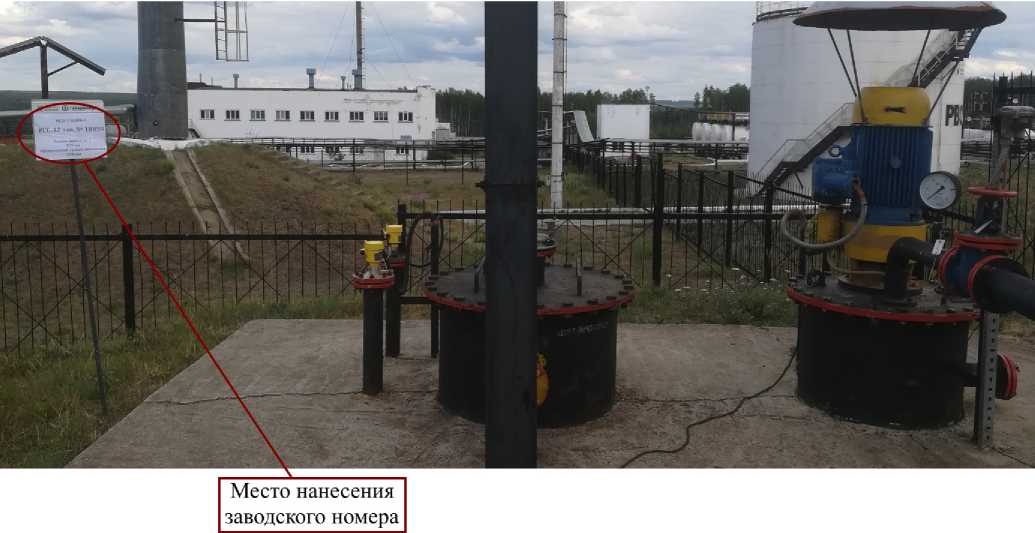

Рисунок 2 - Горловины и измерительный люк резервуара РГС-12 зав.№ 18850

!<J            © ЕелкамНефть

НГДУ-2 ЦДПН-3

ЁМКОСТЬ НЕУЧТЁННОЙ пЕФТ1/

ДЕ-l

Место нанесения заводского номера

Рисунок 3 - Горловины и измерительный люк резервуара РГС-8 зав.№ 18855 Пломбирование резервуаров РГС не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГС-8

РГС-12

Номинальная вместимость, м3

8

12

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-8

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-12

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методах измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 07.11.2024
90237-23
Номер в ГРСИ РФ:
90237-23
Производитель / заявитель:
Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова), Удмуртская Республика, г. Ижевск
Год регистрации:
2023
