| Номер в госреестре | 90240-23 |
| Наименование СИ | Рулетки измерительные металлические |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Guilin Measuring & Cutting Tool Co. Ltd., КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рулетки измерительные металлические (далее - рулетки) предназначены для измерений линейных размеров объектов.
Принцип действия рулеток основан на непосредственном сравнении шкалы рулетки с линейным размером объекта.
Рулетки изготавливаются в закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению. Измерительные ленты рулеток изготовляют плоскими. Для рулеток с лентами с прямоугольным торцом и с держателем допускается изготовлять выпуклыми (желобчатыми). Рулетки имеют устройства для фиксации измерительной ленты в любом рабочем положении.
Рулетки выпускаются в различных модификациях, которые отличаются номинальной длиной измерительной ленты, классом точности и конструктивным исполнением вытяжного конца ленты. Структура условного обозначения представлена в таблице 1.
| X | X | X | X |
1 2 3 4
Таблица 1- Структура условного обозначения
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Номинальная длина | 1 | Номинальная длина в м |
| 2 | |||
| 3 | |||
| 5 | |||
| 10 | |||
| 20 | |||
| 30 | |||
| 50 | |||
| 100 | |||
| 2 | Материал ленты | Н | Нержавеющая сталь |
| У | Углеродистая сталь |
Продолжение таблицы 1
| № поля | Описание поля | Код поля | Расшифровка |
| 3 | Класс точности | 2 | 2 класс точности |
| 3 | 3 класс точности | ||
| 4 | Конструктивное исполнения вытяжного конца ленты | К | Кольцо |
| П | Прямоугольный торец | ||
| Д | Держатель для закрепления |
Пример условного обозначения рулетки со шкалой номинальной длины 30 м, лентой из
нержавеющей стали, 2-го класса точности, кольцом на вытяжном конце ленты:
Р30Н2К
Рулетки выпускаются под товарным знаком «Точинтех»: .
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на маркировочную наклейку, расположенную на корпусе рулеток, типографским способом.
Нанесение знака поверки на рулетки не предусмотрено.
Общий вид рулеток с указанием мест нанесения маркировочной наклейки с заводским номером и знаком утверждения типа представлен на рисунке 1. Общий вид измерительных лент представлен на рисунке 2.
Маркировочная наклейка с заводским номером и знаком утверждения типа
Р20У2К
20 м
2023.03©
Р5ЭУЗ<
50 м
2023 03
’4080023
Рисунок 1- Общий вид рулеток с указанием мест нанесения маркировочной наклейки с заводским номером и знаком утверждения типа

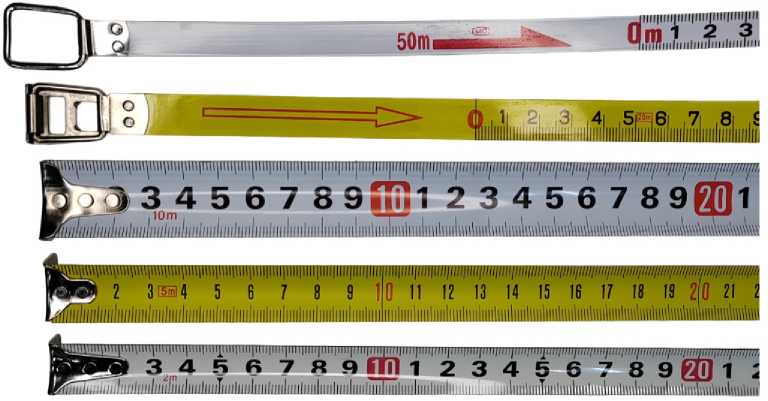

Рисунок 2 - Общий вид измерительных лент
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для класса точности | |
| 2 | 3 | |
| Номинальная длина, м | 1; 2; 3; 5; 10; 20; 30; 50; 100 | |
| Цена деления шкалы, мм | ||
| Допускаемое отклонение действительной длины интервалов шкал от нанесенной на шкале при температуре +20 °С и натяжении измерительной ленты рабочим усилием, мм, не более: - миллиметрового - сантиметрового - дециметрового - метрового и более | ± 0,15 ± 0,20 ± 0,30 ± [0,30+0,15-(L-1)]* | ± 0,20 ± 0,30 ± 0,40 ± [0,40+0,204L-1)]* |
| * L - число полных и неполных метров в отрезке. | ||
| Наименование характеристики | Значение |
| Рабочее усилие натяжения ленты при измерениях, Н: - для рулеток номинальной длиной 1; 2; 3; 5, м - для рулеток номинальной длиной 10; 20; 30; 50; 100, м - для рулеток с желобчатой лентой | (10±1) (100±10) без натяжения |
| Толщина ленты, мм | от 0,12 до 0,30 |
| Ширина ленты, мм: - для рулеток номинальной длиной 1; 2; 3; 5, м - для рулеток номинальной длиной 10; 20; 30; 50; 100, м | от 6 до 25 от 7 до 25 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Ширина штрихов, мм | 0,20; 0,30; 0,40 |
| Допускаемое отклонение ширины штрихов, мм | ± 0,05 |
| Отклонение от перпендикулярности штрихов относительно рабочей кромки, ...', не более | 30 |
| Отклонение от перпендикулярности цифр относительно рабочей кромки, ..°, не более | 3 |
| Габаритные размеры (высота; длина; ширина), мм, не более | 70; 200; 180 |
| Масса, кг, не более | 1,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от -40 до +50 98 |
| Полный средний ресурс, циклов*, не менее: - для рулеток с лентами из нержавеющей стали - для рулеток с лентами из углеродистой стали | 2000 1500 |
| * Цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет, наматывание ленты. | |
наносится на корпус маркировочную наклейку, расположенную на корпусе рулеток, и на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рулетка измерительная металлическая | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 1 «Назначение изделия» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (изменено приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия».
| Зарегистрировано поверок | 63 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
