| Номер в госреестре | 90241-23 |
| Наименование СИ | Манометры дифференциальные с магнитным поршнем |
| Обозначение типа СИ | МДП |
| Изготовитель | Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры дифференциальные c магнитным поршнем МДП (далее - манометры) предназначены для непрерывных измерений дифференциального давления (разности давлений) газообразных или жидких сред.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Основным узлом измерительной системы манометров является магнитный поршень. Под воздействием измеряемой разности давлений, которые подаются на торцы магнитного поршня через штуцеры камер высокого и низкого давления манометра, происходит осевое перемещение этого поршня, прижатого пружиной, жесткость которой соответствует диапазону измеряемой разности давлений. Линейное перемещение магнитного поршня вызывает угловое перемещение показывающей стрелки, закрепленной на вращающемся кольцевом магните, относительно шкалы циферблата манометра.
Манометры изготавливаются в двух модификациях МДП и МДПЭ, различающиеся наличием у МДПЭ сигнализирующего устройства, выполненного в виде одного или двух электрических контактов, которые при эксплуатации можно установить на любое значение давления в пределах шкалы манометров, обеспечивая включением и выключением контактов управление внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Манометры МДП и МДПЭ выпускаются в двух конструктивных исполнениях: 1 - с магнитным поршнем используются для измерений давлений газов, 2 -с магнитным поршнем и с разделительной мембраной для измерений разности давлений жидкостей. Каждое из исполнений имеет несколько конструктивных вариантов в зависимости от расположения штуцеров и метода крепежа манометров на оборудовании при эксплуатации.
Манометры выпускаются с различными значениями допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности (классами). Значение класса численно равно значению погрешности и указывается на циферблате манометра в виде: «Кл.ХХ», где ХХ конкретное значение допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности.
Манометры МДП могут изготавливаться в виброзащищенном исполнении, при этом внутренний объем корпуса заполняется демпфирующей жидкостью (глицерином или силиконовым маслом). Шкалы давления манометров могут быть отградуированными в кПа, кг/см2, бар и других единицах давления, допущенных к применению в РФ. По специальному заказу могут выпускаться манометры с комбинированными шкалами (на две или более единицы
измерений давления), с повышенным максимальным рабочим давлением, с повышенной
среды.
| Х1 1 Х2 | Хз | Х4 | Х5 | |
| Модификация: - МДП; - мдпэ. | ||||
| Конструктивное исполнение: - 1 - с магнитным поршнем; - 2 - с магнитным поршнем и мембраной. | ||||
| Номер группы исполнения электроконтактов манометров модификации МДПЭ по ГОСТ 240588: - V исполнение - первый размыкающий, второй замыкающий; - VI исполнение - первый замыкающий, второй размыкающий. | ||||
| Номинальный диаметр циферблата в мм | ||||
| Присоединение: - Р - радиальное; - Т - осевое; - С - соосное и другие исполнения согласованию. | по | |||
Х6
ы имеют следующее условное обозначение:
Х7
Х8
Х9
Х10
Х11
Х12
Диапазон измерений и единицы измерения давления______
Пределы допускаемой приведенной погрешности измерений давления:
— 2,0;
— 2,5;
— 3,0;
- 4,0;____________________________________________________________________
Резьба присоединения:
- М - метрическая (М10х1; М12х1,5; М16х1,5; М20х1,5);
- G - дюймовая (G1/8; G1/4; G3/8; G1/2);
- N - коническая (1/4 NPT, 3/8 NPT, Ц NPT);_________________________
Степень защиты от воздействий окружающей среды___________________
Материал защитного стекла:
- 1 - пластик;
- 2 - поликарбонатное стекло (оргстекло);
- 3 - инструментальное стекло;
- 4 - небьющееся многослойное ламинированное стекло SAFETY GLASS;
- 5 - противоударное каленое стекло.__________________________________
Демпфирующая жидкость:
- 0 - без заполнения;
- 1 - глицерин;
- 2 - силиконовое масло.____________________________________________
Максимальная температура измеряемой среды
Заводские номера в виде цифрового обозначения, наносятся на шкалу манометра типографским способом.

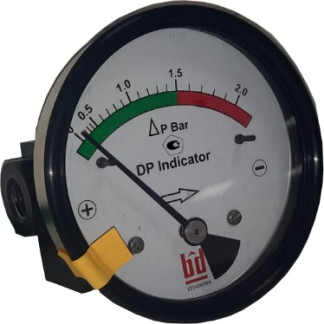

Знак поверки наносится на защитное стекло манометра и (или) типографическим способом в паспорт манометра. Пломбировка манометра осуществляется при помощи саморазрушающейся наклейки на месте прилегания оправы защитного стекла к корпусу манометра. Схема пломбировки, с указанием мест нанесения знака поверки, заводского номера и знака утверждения типа изображена на рисунке 1. Общий вид манометров представлен на
рисунке 2.
Место нанесения знака утверждения типа
Место нанесения знака поверки
Место нанесение заводского номера
Место пломбировки
Рисунок 1 схема пломбировки манометров с местами нанесения знака поверки, знака
утверждения типа и заводского номера

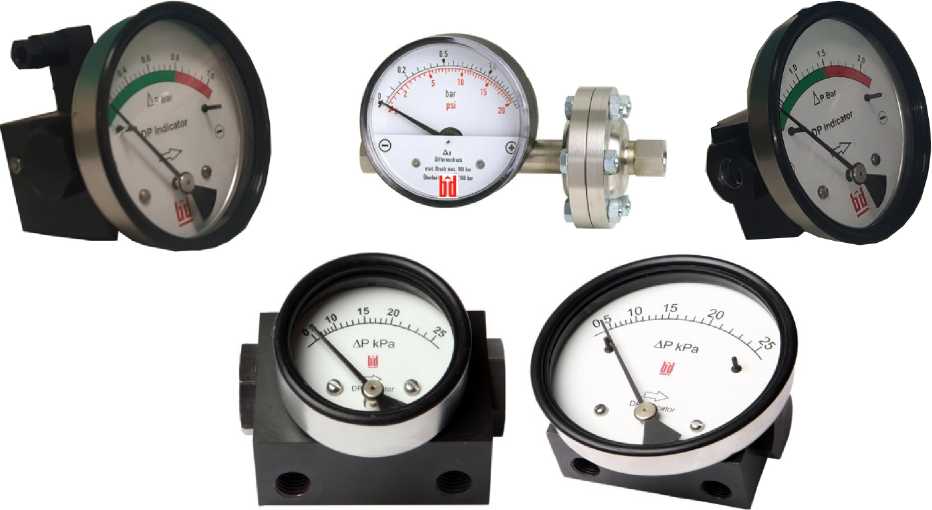

Рисунок 2 - Общий вид манометров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| МДП1 (МДПЭ1) | МДП2 (МДПЭ2) | |
| Диапазоны измерений давления1), кПа (бар) | От 0 до 16 (От 0 до 0,16) От 0 до 25 (От 0 до 0,25) От 0 до 40 (От 0 до 0,4) От 0 до 50 (От 0 до 0,5) От 0 до 60 (От 0 до 0,6) От 0 до 75 (0 до 0,75) От 0 до 100 (От до 1,0) От 0 до 160 (От 0 до 1,6) От 0 до 250 (От 0 до 2,5) | От 0 до 7,5 (От 0 до 0,075) От 0 до 10 (От 0 до 0,1) От 0 до 16 (От 0 до 0,16) От 0 до 20 (От 0 до 0,20) От 0 до 25 (От 0 до 0,25) От 0 до 50 (От 0 до 0,5) От 0 до 60 (От 0 до 0,6) От 0 до 75 (От 0 до 0,75) От 0 до 100 (От 0 до 1,0) |
| Наименование характеристики | Значение | |
| МДП1 (МДПЭ1) | МДП2 (МДПЭ2) | |
| От 0 до 300 (От 0 до 3,0) От 0 до 350 (От 0 до 3,5) | От 0 до200 (От 0 до 2,0) От 0 до 250 (От 0 до 2,5) | |
| Диапазоны измерений давления1), кПа (бар) | От 0 до400 (От 0 до 4,0) От 0до 500 (От 0 до 5,0) От 0 до 600 (От 0 до 6,0) От 0 до 700 (От 0 до 7,0) От 0 до 900 (От 0 до 9,0) От 0 до 1000 (От 0 до 10,0) | От 0 до 300 (От 0 до3,0) От 0 до 400 (От 0 до 4,0) |
| Пределы допускаемой основной приведенной погрешности измерений давления 2)3), % | ±2,0; ±2,5; ±3,0; ±4,0; | |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10оС , % | ±0,6 | |
Примечания:
1) - конкретный диапазон измерений указан в паспорте на манометр, а также на шкале манометра; помимо указанных диапазонов возможны другие нестандартные;
2) - вариация показаний манометра не превышает значения пределов допускаемой приведенной погрешности измерений, %;
3) - приводится к полному диапазону измерений давления;
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - номинальный диаметр корпуса; | 160 |
| - длина; | 200 |
| - ширина; | 140 |
| - высота; | 160 |
| Максимальное допускаемое рабочее давление (статическое): - в стандартном исполнении, МПа | 10 |
| - по спец. Заказу, МПа | 20 |
| Масса, кг, не более | 4,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -60 до +65 |
| - относительная влажность, %, не более | 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Максимальная температура измеряемой среды: - без заполнения, оС | 100 |
| - с заполнением, оС | 65 |
наносится под защитное стекло на циферблат (шкалу) манометра методом печати и на титульный лист эксплуатационных документов типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр дифференциальный c магнитным поршнем | МДП, МДПЭ | 1 шт. |
| Паспорт | ПС 26.51.52-007-76586391-2020 | 1 экз. |
Приведены в разделе 1 документа ПС 26.51.52-007-76586391-2020 Манометры дифференциальные c магнитным поршнем МДП. Паспорт.
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-007-76586391-2020 Манометры дифференциальные c магнитным поршнем МДП. Технические условия.
