| Номер в госреестре | 90243-23 |
| Наименование СИ | Датчики комбинированные тока и напряжения |
| Обозначение типа СИ | РиМ КДТН |
| Изготовитель | Акционерное общество "Радио и Микроэлектроника" (АО "РиМ"), г. Новосибирск |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики комбинированные тока и напряжения РиМ КДТН (далее - КДТН) предназначены для измерений мгновенных значений силы тока и напряжения в электрических сетях переменного тока промышленной частоты с изолированной нейтралью класса напряжения сети 6/10 кВ в зависимости от исполнения.
Принцип действия датчиков основан на использовании катушки Роговского для измерения силы тока и методе емкостного деления для измерения напряжения с последующим масштабированием измеренных сигналов.
Принцип действия КДТН основан на цифровой обработке аналоговых входных сигналов токов и напряжений при помощи микроконтроллера со встроенными аналоговоцифровыми преобразователями.
КДТН осуществляют обмен цифровыми данными по последовательному оптоволоконному интерфейсу с внешними устройствами. Внешнее устройство формирует синхронизирующие импульсы, в ответ на которые КДТН отправляют результаты измерений в цифровом виде.
Структура условного обозначения КДТН представлена на рисунке 1.
РиМ КДТН - АА - ММММ - ХХ
Условное обозначение КДТН
Класс напряжения сети, кВ (см. таблицу 1)
Код исполнения (см. таблицу 1)
Код способа крепления
Рисунок 1 - Структура условного обозначения КДТН
Таблица 1 - Основные характеристики исполнения КДТН
| Класс напряжения сети, кВ | Код исполнения | ином, кВ | 1ном, А | 1предел.1, А | 1предел.2, кА | ^ом, Гц |
| 10 | 1000 | 10/V3 | 10 | 200 | 20 | 50 |
| 6 | 1001 | 6/\3 |
Заводской номер нанесен промышленным способом (методом печати краской с ультрафиолетовым отверждением, лазерной печатью или с применением самоклеящихся этикеток с термотрансферной печатью) на внешнюю сторону корпуса КДТН в двух местах в виде цифрового кода.

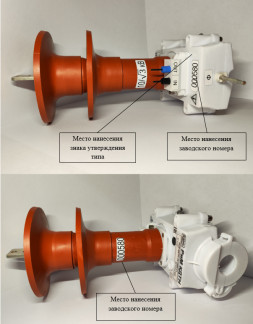

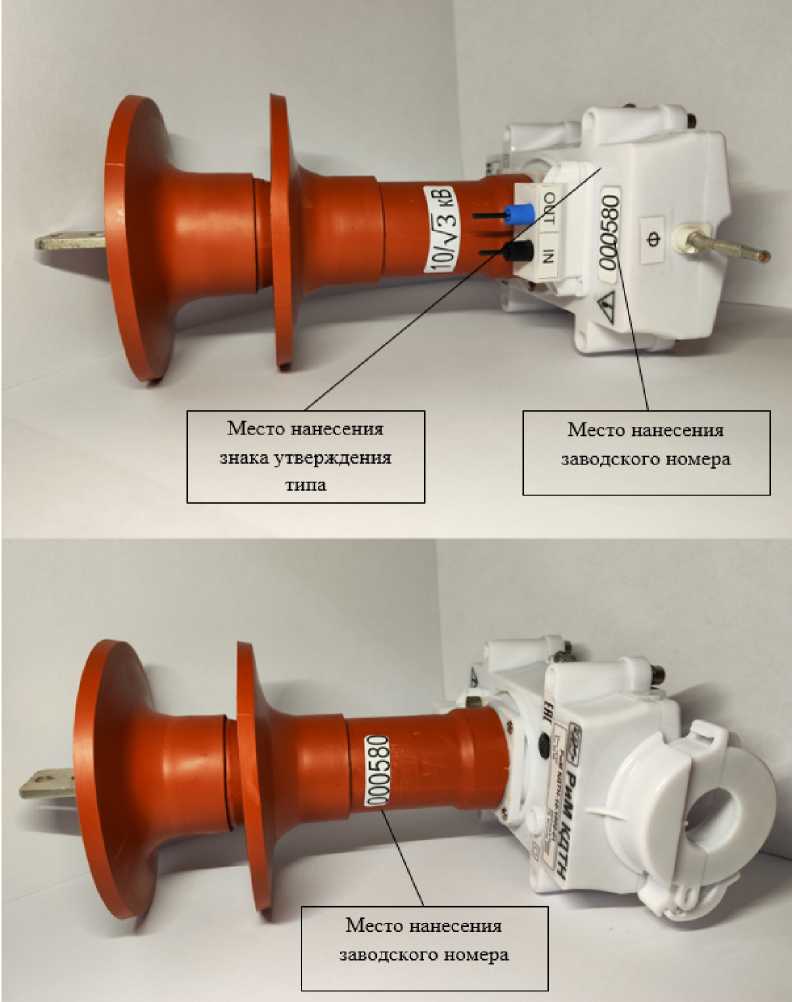

Общий вид КДТН с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 2.

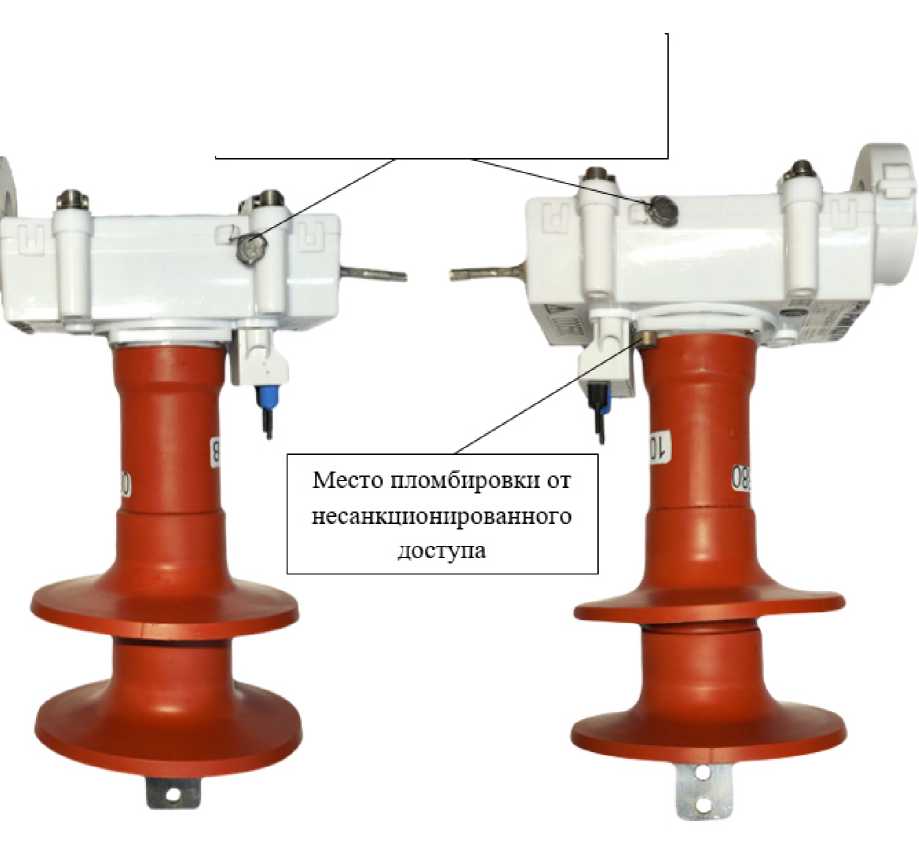

Общий вид КДТН с указанием мест пломбировки (3 места) от несанкционированного доступа представлен на рисунке 3. Знак поверки наносится на КДТН в одно из указанных мест пломбировки и в паспорт КДТН.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид КДТН с указанием мест нанесения заводского номера в двух местах и места нанесения знака утверждения типа
Рисунок 3 - Общий вид КДТН с указанием мест пломбировки от несанкционированного доступа
Встроенное программное обеспечение (далее - ПО) является метрологически значимым. Встроенное ПО сохраняется в энергонезависимом запоминающем устройстве контроллера КДТН. Считывание исполняемого кода из КДТН и его модификация невозможны.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Высокий» в соответствии с Р 50.2.077-2014. Конструкция КДТН исключает возможность несанкционированного влияния на ПО КДТН и измерительную информацию. Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | РиМ КДТН ВНКЛ.411618.005 ПО |
| Номер версии (идентификационный номер) ПО не ниже | 1.02 |
| Цифровой идентификатор ПО | Не используется |
Метрологические и технические характеристики приведены в таблице 3. Указанные в таблице 3 классы точности приведены согласно таблицам 18 и 20 ГОСТ 60044-8-2010 и таблице 13 ГОСТ 60044-7-2010.
| Наименование характеристики | Значения для исполнений | |
| РиМ КДТН-6-1001-XX | РиМ КДТН-10-1000-XX | |
| Номинальный ток, Ihom, А | 10 | |
| Верхняя граница диапазона измерений силы тока в соответствии с требованиями класса точности 0,5S, 1предел.1, А | 200 | |
| Верхняя граница диапазона измерений силы тока в соответствии с требованиями класса точности 10P, 1предел.2, кА | 20 | |
| Номинальное напряжение, Uhom, кВ | 6/\3 | 10/^3 |
| Нижняя граница диапазона измерения напряжения, Umuh | 0,8^Uhom | 0,8^Uhom |
| Верхняя граница диапазона измерения напряжения, Шаке | 1,2^Uhom | 1,2'Uhom |
| Частота дискретизации, £д, Гц 1) | 4000 или 4096 | |
| Класс точности: -при измерении силы тока в диапазоне 0,01-1ном<1<1предеП i -при измерении силы тока в диапазоне 1предел.1<1<1предел.2 | 0,5S 10Р | |
| Пределы допускаемой относительной токовой погрешности в диапазоне измерения силы тока 0,0BIhom<I<0,05^Ihom, % | ±1,5 | |
| Пределы допускаемой относительной токовой погрешности в диапазоне измерения силы тока 0,05^Ihom<I<0,2^Ihom, % | ±0,75 | |
| Пределы допускаемой относительной токовой погрешности в диапазоне измерения силы тока 0,2-1ном<1<1предел.1, % | ±0,5 | |
| Пределы допускаемой относительной токовой погрешности в диапазоне измерения силы тока 1предел.1<1<1предел.2, % | ±10 | |
| Пределы допускаемой относительной погрешности напряжения в диапазоне измерения напряжения имин<и<имакс, % | ±0,5 | |
| Пределы допускаемой абсолютной угловой погрешности (угла фазового сдвига тока) в диапазоне измерения силы тока 0,01-Ihom<I<0,05-Ihom, мин | ±90 | |
| Пределы допускаемой абсолютной угловой погрешности (угла фазового сдвига тока) в диапазоне измерения силы тока 0,05<Ihom<I<0,2<Ihom, мин | ±45 | |
| Пределы допускаемой абсолютной угловой погрешности (угла фазового сдвига тока) в диапазоне измерения силы тока 0,2^1ном<1<1предел.1, мин | ±30 | |
| Пределы допускаемой абсолютной угловой погрешности (угла фазового сдвига напряжения) в диапазоне измерения напряжения имин<и<имакс, минут | ±20 | |
| Температурный коэффициент Кт при измерении силы тока, доли от предела допускаемой относительной токовой погрешности на каждые | 0,2 | |
| Наименование характеристики | Значения для исполнений | |
| РиМ КДТН-6-1001-XX | РиМ КДТН-10-1000-XX | |
| 10°С | ||
| Температурный коэффициент Кит при измерении напряжения, доли от предела допускаемой относительной погрешности напряжения на каждые 10°С | 0,2 | |
| Номинальное напряжение питания, Ипит.ном, кВ | 6/\3 | 10/V3 |
| Нижняя граница рабочего диапазона напряжения питания, Ипит.мин | 0,8^Цпит.ном | 0,8^Цпит.ном |
| Верхняя граница рабочего диапазона напряжения питания, Ипит.макс | 1 ,2^Цпит.ном | 1 ,2^Цпит.ном |
| Номинальная частота, Гном, Гц | 50 | |
| Нижняя граница рабочего диапазона частоты, Г ц | 47,5 | |
| Верхняя граница рабочего диапазона частоты, Гц | 52,5 | |
| Полная потребляемая мощность в цепи напряжения, В •А, не более | 45 | |
| Активная потребляемая мощность в цепи напряжения, Вт, не более | 6 | |
| Габаритные размеры КДТН (высота х ширина х длина), мм, не более | 310 х 120 х 205 | |
| Масса КДТН, кг, не более | 3,0 | |
| Степень защиты оболочек от проникновения пыли и воды по ГОСТ 14254-2015 | IP64 | |
| Средняя наработка до отказа, То, ч, не менее | 220 000 | |
| Средний срок службы, Тсл, лет, не менее | 25 | |
| Среднее время восстановления работоспособного состояния, Тв, ч, не более | 24 | |
| Условия эксплуатации: Установленный рабочий диапазон: -температура окружающей среды, °С -атмосферное давление, кПа Верхнее значение относительной влажности, %, при температуре окружающей среды +25 (+30) °С | от - 60 до + 50 от 86,6 до 106,7 100 (95) | |
| Нормальные условия измерений: -температура окружающей среды, °С -атмосферное давление, кПа -относительная влажность, %, при температуре окружающей среды +25 °С | от + 15 до + 25 от 86,6 до 106,7 от 30 до 80 | |
| 1) Определяется внешним устройством | ||
наносится на корпус КДТН методом печати краской с ультрафиолетовым отверждением или лазерной печатью. В эксплуатационной документации на титульных листах изображение знака утверждения типа наносится печатным способом.
Комплектность представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик комбинированный тока и напряжения РиМ КДТН соответствующего исполнения (в упаковке) | РиМ КДТН-АА-ММММ-ХХ | 1 шт. |
| Корпус внешний 1) | - | 1 шт. |
| ОПН 1) | - | 1 шт. |
| Комплект монтажных частей 2) | - | 1 компл. |
| Паспорт | ВНКЛ.411618.005 ПС | 1 экз. |
| Руководство по эксплуатации 3) | ВНКЛ.411618.005 РЭ | 1 экз. |
| Программа КДТН Сервис 3) | - | 1 шт. |
| 1) Поставляется по отдельному заказу для организаций, производящих эксплуатацию и установку КДТН. Тип и количество определяется при заказе. 2) Состав комплекта монтажных частей приведен в руководстве по эксплуатации ВНКЛ.411618.005 РЭ. 3) Доступно на сайте www.ao-rim.ru | ||
приведены в разделе 1.3.2 руководства по эксплуатации ВНКЛ.411618.005 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении Государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ТУ 26.51.43-116-11821941-2020 Датчики комбинированные тока и напряжения. РиМ КДТН. Технические условия.
