| Номер в госреестре | 90244-23 |
| Наименование СИ | Системы |
| Обозначение типа СИ | АСК-МКИ 05 |
| Изготовитель | Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг"), г. Ижевск |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы АСК-МКИ 05 (далее - системы) предназначены для измерений электрического сопротивления постоянному току цепей и изоляции кабелей, жгутов и других изделий с электромонтажом и воспроизведений напряжения переменного тока синусоидальной формы при значении частоты 50 Гц с последующей передачей измерительной информации в виде цифрового сигнала.
Принцип действия систем основан на вычислении по закону Ома электрического сопротивления цепи путем генерации силы постоянного тока до 100 мА между двумя точками от стабильного источника тока и измерении падения напряжения. Измерения могут выполняться как по двух-, так и четырехпроводной схемам подключения.
Измерение электрического сопротивления изоляции осуществляется путем подачи измерительного напряжения постоянного тока на делитель, в верхнее плечо которого включается измеряемое сопротивление, и формирования напряжения Ux, обратно пропорционального измеряемому сопротивлению. Полученное напряжение сравнивается с расчетным напряжением Uj^ которое формируется на цифроаналоговом преобразователе прямо пропорционально измерительному напряжению и величине расчетного кода сопротивления изоляции. Измеренное значение сопротивления изоляции получается в результате многократного сравнения Ux с Ирас и подбора расчетного кода сопротивления изоляции, при котором результат сравнения меняет знак.
Основными функциями систем являются измерения электрических параметров объектов контроля, подключаемых через коммутационное устройство к тестеру кабельных изделий (далее - ТКИ), предназначенному для работы в составе системы под управлением управляющей вычислительной машины (УВМ). ТКИ принимает директивную информацию из УВМ и формирует сигналы управления собственными функциональными устройствами, а также формирует и передаёт результаты измерений УВМ.
Конструктивно системы состоят из УВМ, в состав которой входят системный блок, монитор, клавиатура, мышь и принтер и ТКИ, расположенном в металлическом корпусе голубого цвета с серой передней панелью. В ТКИ входят секция контроля и управления (СКУ), программируемое пробойное устройство (ППУ) и коммутатор, который состоит из блоков коммутации БК-100В1. Каждый блок БК-100В1 содержит 100 каналов (входов) для подключения объектов контроля. ТКИ работает под управлением компьютера через интерфейс RS485. Количество каналов коммутатора может быть изменено путем уменьшения или увеличения количества блоков БК-100В1 в стойке ТКИ и подключения дополнительных стоек коммутации, содержащих блоки БК-100В1. Для связи измерительных устройств из состава СКУ с коммутатором используются две пары изолированных друг от друга шин А1, В1 и А2, В2.
Коммутатор обеспечивает подключение входов объекта контроля к измерительным шинам. Конструктивно ТКИ и стойки коммутации выполнены в виде стоек, содержащих выдвижные секции и блоки.
Измерение электрического сопротивления постоянному току проводится в пяти режимах (ЭТ, РТ, ПР, КС, СИ), выбор которых осуществляется через ПО систем.
Структура условного обозначения модификаций систем:
АСК-МКИ 05-XXXXY,
где ХХХХ — количество каналов от 200 до 8400;
Y - индекс «В» для обозначения испытательного действующего напряжения до 1500 В, при отсутствии индекса «В» — испытательное действующее напряжение до 950 В.
Заводской номер наносится на маркировочную табличку типографским методом в виде буквенно-цифрового кода.
Общий вид систем с указанием мест пломбирования от несанкционированной настройки и вмешательства заводом-изготовителем, нанесения знака утверждения типа и места нанесения заводского номера представлены на рисунках 1-3. Нанесение знака поверки на системы в обязательном порядке не предусмотрено.

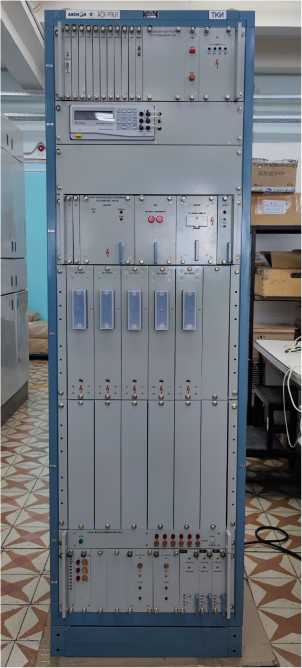

Рисунок 1 - Общий вид системы с указанием мест нанесения знака утверждения типа и нанесения заводского номера

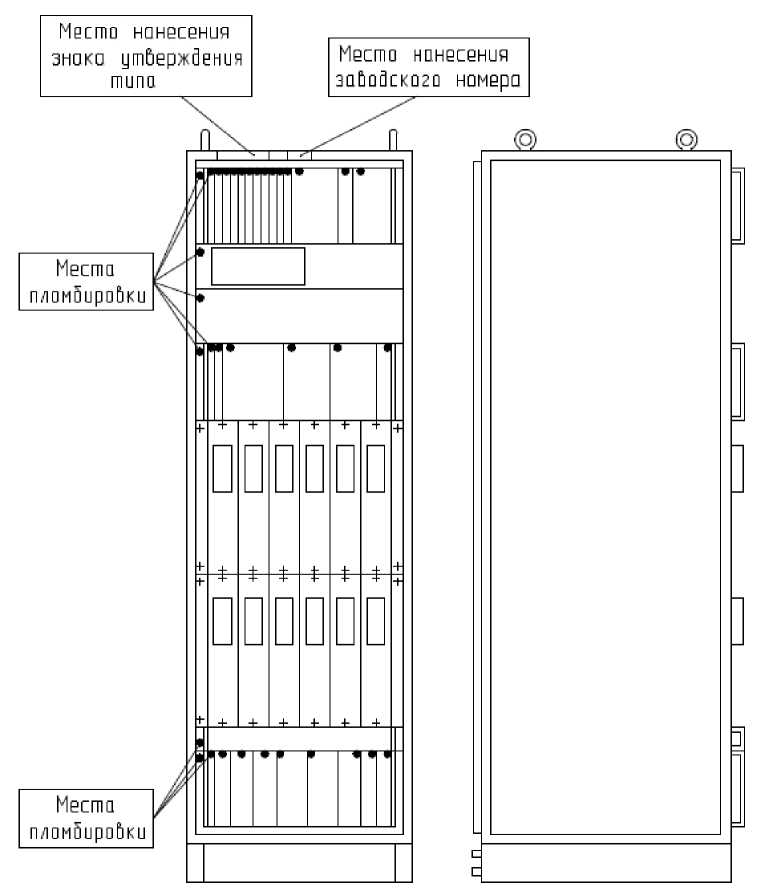

Рисунок 2 - Общий вид системы с указанием мест пломбирования от несанкционированной настройки и вмешательства заводом-изготовителем

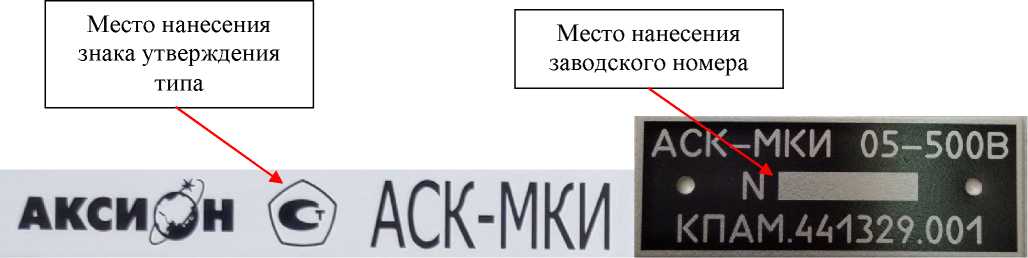

Рисунок 3 - Общий вид маркировочных табличек
Программное обеспечение (далее - ПО) систем является встроенным.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики систем нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | MK5W |
| Номер версии ПО (идентификационный номер) | 1,0 |
| Цифровой идентификатор ПО (CRC32) | CC4F06F1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления постоянному току в режиме ЭТ при значениях силы постоянного тока, Ом: - 50 мА - 10 мА | от 0,2 до 1 включ. св. 1 до 100 включ. |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току в режиме ЭТ, Ом | ±(0,1+0,01<R.x) |
| Диапазон измерений электрического сопротивления постоянному току по 4-х проводной схеме подключения в режиме РТ при значениях силы постоянного тока, Ом - 50 мА - 10 мА | от 0,01 до 1 включ. св. 1 до 100 включ. |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по 4-х проводной схеме подключения в режиме РТ, Ом | ±(0,005+0,01<Rx) |
| Диапазон измерений электрического сопротивления постоянному току по 2-х проводной схеме в режиме ПР с помощью АЦП, кОм | от 0,001 до 100 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по 2-х проводной схеме в режиме ПР с помощью АЦП, Ом | ±(0,8+0,01-Rx) |
| Диапазон измерений электрического сопротивления постоянному току в режиме КС с помощью цифрового вольтметра, кОм | от 0,001 до 10000 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току в режиме КС с помощью цифрового вольтметра, Ом: - от 0,001 до 1000 кОм включ. - св. 1000 до 10000 кОм включ. | ±(5 + 0,01-Rx) ±0,05-Rx |
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления постоянному току при контроле сопротивления изоляции в режиме СИ при значениях испытательного напряжения постоянного тока, МОм: - 5, 30, 100 В - 5, 30, 100, 250 В - 5, 30, 100, 250, 500 В - 30, 100, 250, 500 В - 100, 250, 500 В - 250, 500 В | от 0,1 до 0,3 включ. св. 0,3 до 1 включ. св. 1 до 30 включ. св. 30 до 100 включ. св. 100 до 300 включ. св. 300 до 1000 включ. |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току при контроле сопротивления изоляции в режиме СИ, % | ±10 |
| Диапазон воспроизведений действующих значений испытательного напряжения переменного тока при значении частоты 50 Гц при проверке прочности изоляции, В: - для модификаций без индекса «В» - для модификаций с индексом «В» | от 100 до 950 от 100 до 1500 |
| Пределы допускаемой относительной погрешности воспроизведений действующих значений испытательного напряжения переменного тока при значении частоты 50 Гц при проверке прочности изоляции, % | ±5 |
| Пр и м е ч а н и я: ЭТ, РТ, ПР, КС, СИ - режимы измерений; АЦП - аналого-цифровой преобразователь; Rx - измеренное значение сопротивления, Ом. | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380 50 |
| Потребляемая мощность, кВА, не более | 1 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 720х590х1966 |
| Масса, кг, не более | 320 |
| Рабочие условия измерений: - температура воздуха, °С - относительная влажность воздуха, не более, % - атмосферное давление, кПа | от +10 до +35 80 от 84 до 106 |
| Наработка до отказа, ч | 5000 |
| Срок службы, лет | 10 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система | АСК-МКИ 05 | 1 шт. |
| Комплект ЗИП | КПАМ.441329.001 ЗИ | 1 шт. |
| Руководство по эксплуатации | КПАМ.441329.001 РЭ | 1 экз. |
| Формуляр | КПАМ.441329.001 ФО | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа КПАМ.441329.001 РЭ «Системы АСК-МКИ 05. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
КПАМ.441329.001 ТУ «Системы АСК-МКИ 05. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
