Трансформаторы напряжения OTEF 126, 90249-23

Назначение

Трансформаторы напряжения OTEF 126 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.

Трансформаторы - маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой, однофазные, индуктивные с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.

Первичная обмотка и сердечник с вторичными обмотками находятся в алюминиевом баке у основания. Первичная обмотка изготовлена из высококачественного медного провода, покрытого двойным слоем эмали и пластиковым покрытием, стойким к высокой температуре. Трансформаторы изготовлены с двумя вторичными обмотками - измерительной и защитной. Обмотки с бумажно-масляной изоляцией и помещены в бак. Вверху трансформатора расположен фланец из легированного алюминия с маслорасширителем.

Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора напряжения. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.

К трансформаторам данного типа относятся трансформаторы напряжения OTEF 126 с заводскими номерами 2008/475138, 2008/475139, 2008/475140, 2008/475141, 2008/475142, 2008/475143, 2008/475144, 2008/475145, 2008/475146.

Нанесение знака поверки на трансформатор не предусмотрено.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 1.

Рабочее положение трансформаторов в пространстве - вертикальное.

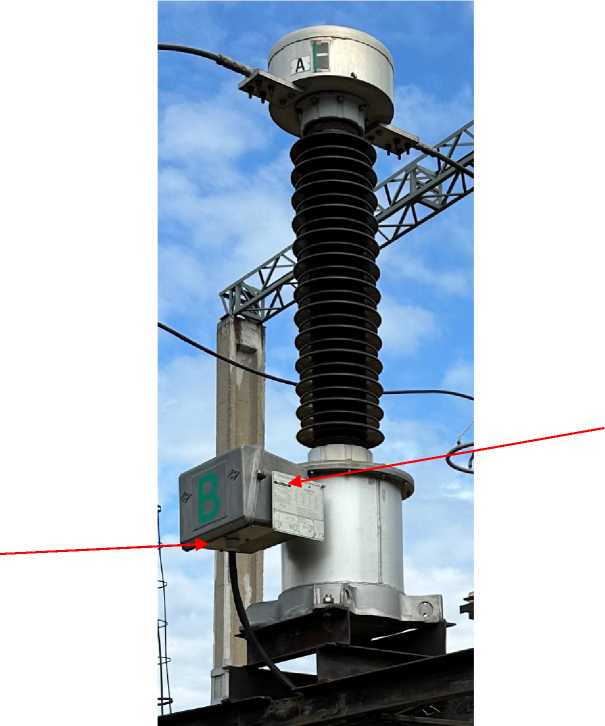

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.

А

В

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В)

Технические характеристики

Таблица 1 - Метрологические характеристики

Технические характеристики

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

Приведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения OTEF 126. Паспорт».

Нормативные документы

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3453.
