| Номер в госреестре | 90253-23 |
| Наименование СИ | Антенны рупорные измерительные широкополосные |
| Обозначение типа СИ | П6-123 |
| Изготовитель | Акционерное общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны рупорные измерительные широкополосные П6-123 (далее - антенны П6-123) предназначены для преобразования плотности потока энергии (далее - ППЭ) электромагнитного поля в высокочастотную мощность; в комплекте с измерительными приёмными устройствами (измерительным приёмником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) - для измерений ППЭ, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной ППЭ.
Конструктивно антенны П6-123 представляют собой рупор на базе Н-образного волновода, в центр которого встроены металлические пластины экспоненциальной формы. Толщина пластин линейно увеличивается по мере приближения к раскрыву рупора.
Боковые стенки рупора в Н-плоскости изготовлены в виде трапециевидных пластин. Боковые стенки рупора в Е-плоскости выполнены в виде решетчатой структуры, изготовленной из металлических пластин. Длина и расстояние между металлическими пластинами решётчатой структуры изменяются по закону геометрической прогрессии.
Антенны П6-123 имеют один ВЧ соединитель типа SMA-female (розетка) или N-female (розетка).
Конструкция антенн предусматривает возможность крепления их на специализированную диэлектрическую треногу или опору любого типа.
Принцип действия антенн П6-123 основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенны П6-123, подключаемого к измерительному приёмному устройству.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом размещения этикетки/шильдика на корпус антенны и имеет формат девятизначного цифрового номера.
Общий вид антенн П6-123, обозначение места нанесения знака утверждения типа и нанесения заводского номера, идентифицирующего каждый экземпляр СИ, представлены на рисунках 1-2.
Коаксиальный
ВЧ выход
Место нанесения заводского номера и знака утверждения типа

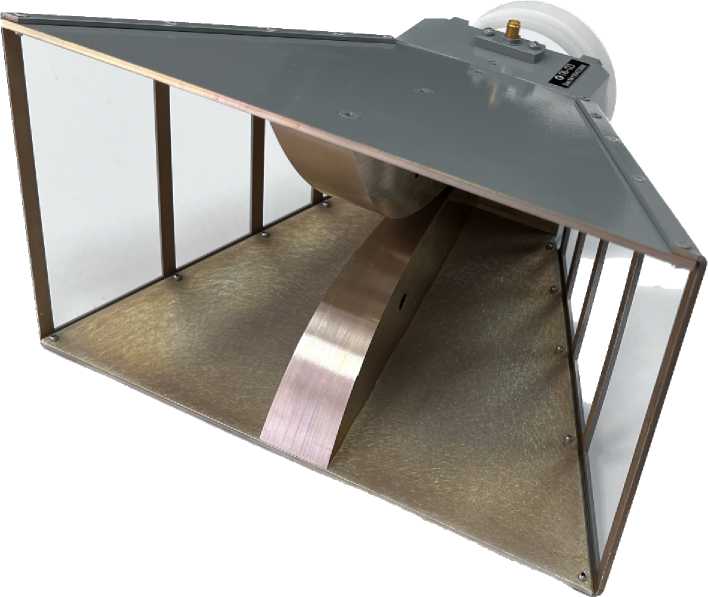

Рисунок 1 - Общий вид антенны П6-123 с соединителем SMA-female (розетка)
Коаксиальный
ВЧ выход
Место нанесения заводского номера и знака утверждения типа

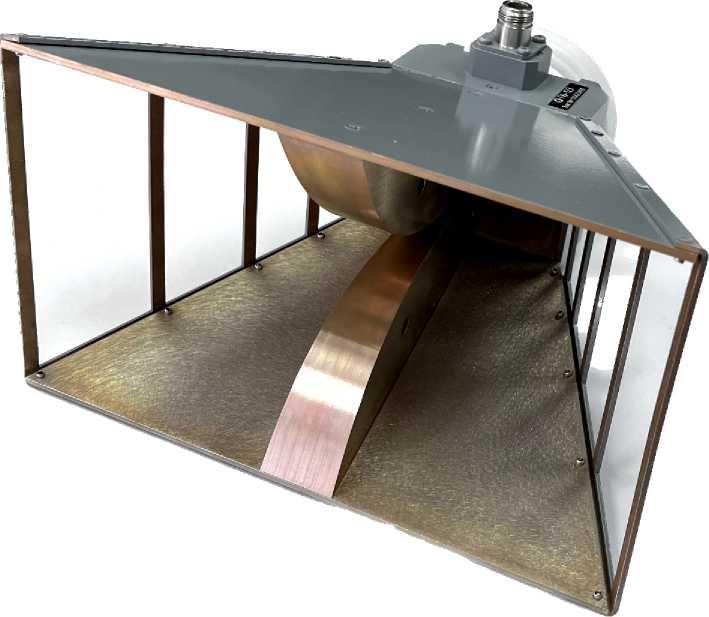

Рисунок 2 - Общий вид антенны П6-123 с соединителем N-female (розетка)
Пломбирование антенн П6-123 не предусмотрено.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, ГГ ц | от 0,9 до 12,4 |
| КСВН, не более | 3,0 |
| Коэффициент усиления антенны в диапазоне рабочих частот, дБ, не менее | 4,0 |
| Пределы допускаемой абсолютной погрешности коэффициента усиления антенны, дБ | ±2,0 |
| Наименование характеристики | Значение |
| Волновое сопротивление антенны, Ом | 50 |
| Масса антенны, кг, не более - с соединителем SMA-female (розетка) - с соединителем N-female (розетка) | 1,72 1,75 |
| Габаритные размеры (ширинахглубинахвысота) мм, не более | 249,5Х234,2Х149,3 |
| Рабочие условия эксплуатации - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более | от -40 до +50 95 |
наносится типографским способом на этикетку/шильдик, размещённую на корпусе антенн П6-123 в соответствии с рисунками 1-2, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Антенна рупорная измерительная широкополосная П6-123 | КНПР.464653.012 | 1 шт. |
| Формуляр | КНПР.464653.012 ФО | 1 экз. |
| Руководство по эксплуатации | КНПР.464653.012 РЭ | 1 экз. |
| Кронштейн АК-02 для крепления рупора* | _ | 1 шт. |
| Короб транспортировочный* | 1 шт. | |
| * - поставляются по дополнительной заявке Заказчика | ||
приведены в пункте 7.4 «Проведение измерений» руководства по эксплуатации
КНПР.464653.012 РЭ.
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464653.012 ТУ Антенна рупорная измерительная широкополосная П6-123. Технические условия.
