| Номер в госреестре | 90254-23 |
| Наименование СИ | Антенны измерительные электрического поля |
| Обозначение типа СИ | П6-112 |
| Изготовитель | Акционерное общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные электрического поля П6-112 (далее - антенны) предназначены для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте в диапазоне частот от 9 кГц до 2 ГГц и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) используется для измерений: напряженности электрического поля, параметров антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств.
Конструктивно антенны представляют собой биконическую дипольную антенну с активной частью, которая согласует импеданс диполя в широкой полосе частот и компенсирует потери на согласование для выходного сопротивления тракта 50 Ом.
Приёмными элементами антенн являются два объемных вибратора, диполи которых образованы согнутыми пластинами из алюминиевого сплава. Вибраторы закреплены через отверстие в корпусе на латунных буксах и имеют электрический контакт с платой, на которой расположены радиоэлементы истоковых повторителей и усилителя.
Под действием электрического поля в биконических симметричных вибраторах антенн наводится ЭДС, которая пропорциональна напряженности электрического поля.
Антенны имеют коаксиальный ВЧ-выход с волновым сопротивлением 50 Ом (розетка N - типа).
Питание антенн осуществляется от двух аккумуляторов LP603060 1100 мА/ч, включенных последовательно для формирования напряжения питания антенны от 8 до 8,4 В. Для зарядки аккумуляторов в комплект поставки входит зарядный модуль, который при подключении внешнего блока питания обеспечивает автоматический заряд аккумуляторов и сигнализирует о процессе заряда и состоянии зарядки аккумулятора.
На лицевой части антенн имеется индикатор заряда аккумулятора, работающий в режиме мнемонической светодиодной индикации. Шкала индикатора показывает 4 уровня заряда аккумулятора.
Конструкция антенн предусматривает возможность крепления на стандартный фотоштатив с помощью кронштейна.
Принцип действия антенн, подключаемых к измерительному приёмному устройству, основан на преобразовании высокочастотного тока, наведённого в приёмных диполях под действием переменного электромагнитного поля, в соответствующее ему напряжение переменного тока, его дальнейшего усиления и передачи в коаксиальный тракт с волновым сопротивлением 50 Ом.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр антенны, наносится методом размещения этикетки/шильдика на корпус антенны и имеет формат девятизначного цифрового номера.

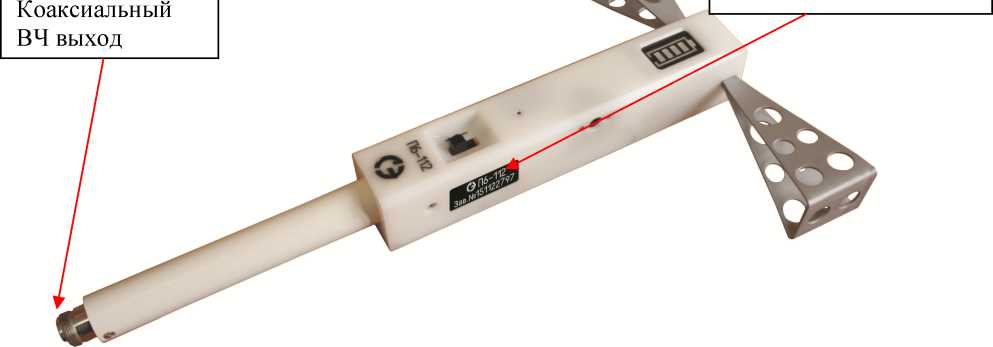

Общий вид антенны П6-112, обозначение места нанесения знака утверждения типа и нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид антенны П6-112
Пломбирование антенн П6-112 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, МГц | от 9-103 до 2-109 |
| Коэффициент калибровки в диапазоне частот, дБ (м-1) | от 45 до 5 |
| Пределы допускаемой абсолютной погрешности определения коэффициента калибровки, дБ | ±2,0 |
| КСВН, не более | 3,0 |
| Наименование характеристики | Значение |
| Выходное сопротивление активной части антенны, Ом | 50 |
| Масса антенны, кг, не более | 0,6 |
| Габаритные размеры (ширина х глубина х высота) мм, не более | 305x203x38 |
| Рабочие условия эксплуатации - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от -15 до +45 80 |
наносится на этикетку/шильдик, размещённую на корпусе антенны, в соответствии с рисунком
1 и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Антенна измерительная электрического поля П6-112 | КНПР.464641.029 | 1 шт. |
| Формуляр | КНПР.464641.029 ФО | 1 экз. |
| Руководство по эксплуатации | КНПР.464641.029 РЭ | 1 экз. |
| Зарядное устройство* | 1 шт. | |
| Элементы питания* | ||
| Кронштейн для крепления антенны* | _ | 1 шт. |
| Короб транспортировочный* | 1 шт. | |
| * - Поставляются по согласованию с Заказчиком | ||
приведены в пункте 5.4 «Проведение измерений» руководства по эксплуатации КНПР.464641.029 РЭ.
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений
плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464641.029 ТУ Антенна измерительная электрического поля П6-112.
Технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
