| Номер в госреестре | 90256-23 |
| Наименование СИ | Изделия |
| Обозначение типа СИ | 6МЦБ3-01 ИТБС.461211.011-01 |
| Изготовитель | Акционерное общество "Конструкторское бюро завода "Россия" (АО "КБ завода "Россия"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Изделия 6МЦБ3 ИТБС.461211.011-01 (далее - изделие) предназначены для формирования и хранения собственной шкалы времени (ШВ), синхронизированной со шкалой всемирного координированного времени (UTC), а также выдачи сигналов опорной частоты 10 МГц.
К изделиям данного типа относятся изделия зав. №№ 61321001, 61392001.
Принцип действия изделия основан на формировании внутренней ШВ, синхронизированной со шкалой UTC(SU). Формирование внутренней шкалы осуществляется путем деления частоты, поступающей от встроенного рубидиевого стандарта частоты, и последующей оцифровки меток времени, получаемых в результате деления этой частоты. Синхронизация внутренней ШВ со шкалой UTC(SU) осуществляется по сигналам спутниковой навигационной системы, принимаемым антеннами ГЛОНАСС/GPS, которые обрабатываются встроенными приемниками сигналов ГЛОНАСС/GPS.
Конструктивно изделие состоит из двух идентичных комплектов (комплект А и комплект Б), работающих совместно и установленных в отдельных шкафах напольного размещения, выполненных с использованием деталей и сборочных единиц 19-дюймовых конструкций Евромеханика.
Каждый из комплектов включает в себя стойку центрального синхронизатора, блок антенный и усилитель магистральный. Электропитание осуществляется от двух независимых фидеров первичной сети переменного тока напряжением 220 В и частотой 50 Гц. Каждый из комплектов формирует импульсные сигналы ШВ частотой 1 Гц на четырех выходах, а также синусоидальные сигналы опорной частоты 10 МГц на четырех выходах.
Заводской номер наносится промышленным методом на переднюю дверь стойки центрального синхронизатора, и представляет собой последовательность цифр.

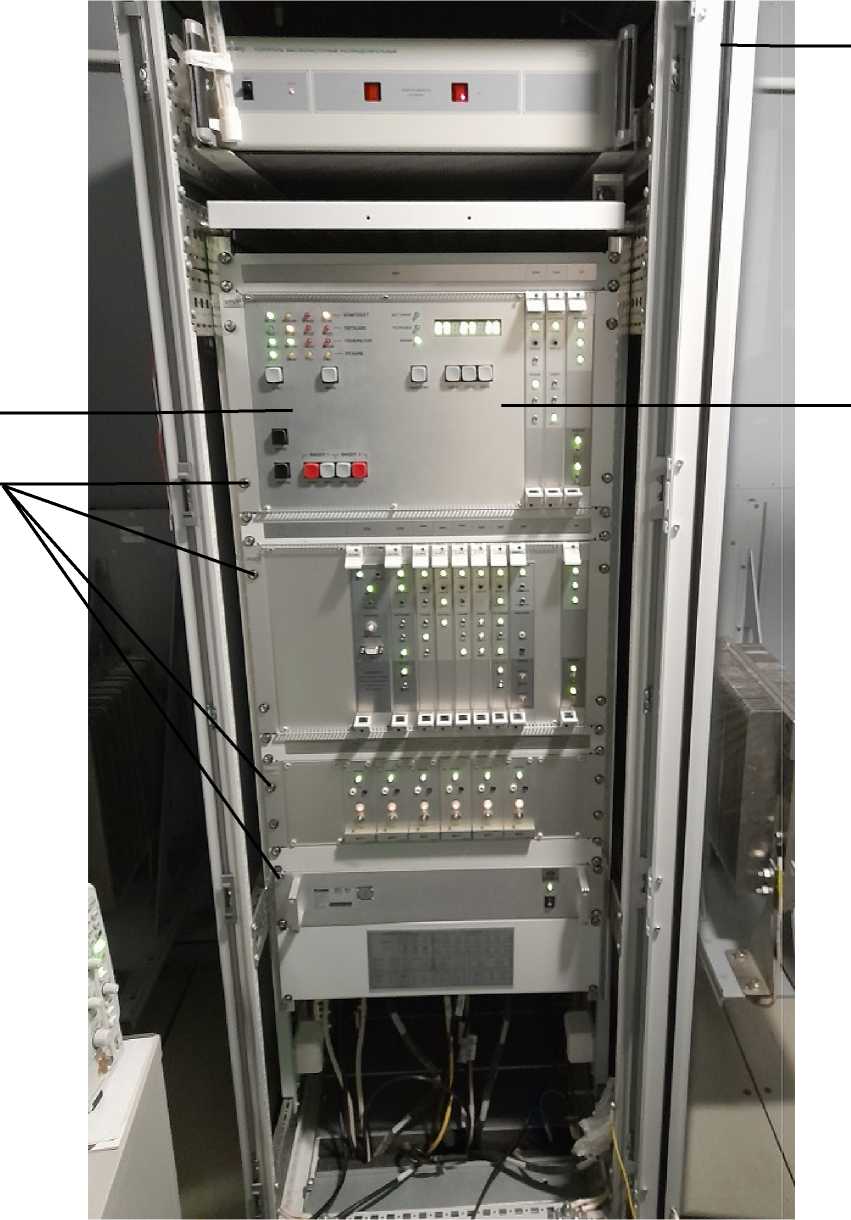

Общий вид изделия, обозначение места нанесения знака утверждения типа, места нанесения знака поверки, места нанесения заводского номера и схема пломбировки от несанкционированного доступа представлены на рисунке 1:
1 - Место нанесения знака утверждения типа
2 - Место нанесения знака поверки
3 - Место нанесения заводского номера
4 - Место пломбировки от несанкционированного доступа
1
4
3
2

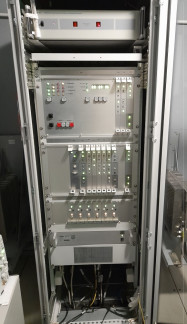

Рисунок 1 - Общий вид изделия, обозначение мест нанесения знаков утверждения типа, поверки, заводского номера и схема пломбировки от несанкционированного доступа
Программное обеспечение (ПО), предназначенное для дистанционного управления изделием через интерфейсы RS-422A, RS-232C и ETHERNET с персонального компьютера, функционирующего под операционной системой Linux, не является метрологически значимым и разработано для потребителя в соответствии с требованиями ГОСТ 26.003-80 (таблица 1).
Конструкция изделия исключает возможность несанкционированного влияния на ПО изделия и измерительную информацию.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||||||
| Идентификационное наименование ПО | Программа «Изделие 6МЦБ3-01» | |||||||
| Номер версии (идентификационный номер) ПО | Imitl | Imit2 | Testl | Test2 | Synlan | K0118 | K0117 | K0116 |
| Цифровой идентификатор ПО | D557 2AC7 | EB8DF E54 | C5FB D7CD | EC890 985 | A7021 0A5 | EB6A C58D | 2E6D0 746 | 917887 B4 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-32 | |||||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Значение частоты выходного синусоидального сигнала, Г ц | 10406±0,005 |
| Среднеквадратическое значение напряжение выходных синусоидальных сигналов на нагрузке 50 Ом, В | от 0,7 до 1,3 |
| Параметры импульсных сигналов: - номинальное значение частоты, Г ц - напряжение логического «0», В - напряжение логического «1», В - длительность импульсов, нс - время фронта и среза импульсов, нс, не более | 1 от 0 до 0,4 от 2,4 до 5,0 400±10 40 |
| Пределы допускаемой абсолютной погрешности воспроизведения ШВ относительно ШВ UTC(SU) в режиме автоматической синхронизации по сигналам ГЛОНАСС/GPS, нс | ±500 |
| Наименование характеристики | Значение |
| Разность шкал времени на выходах одного комплекта, нс | ±10 |
| Пределы допускаемой абсолютной погрешности хранения ШВ за сутки, обусловленной действительным значением опорной частоты, мкс | ±20 |
| Среднее квадратическое относительное двухвыборочное отклонение частоты сигнала 50 МГц, не более: - для интервала времени измерений 1 с - для интервала времени измерений 100 с - для интервала времени измерений 1 сут | Г10’10 2-10-11 5-10-11 |
| Спектральная плотность мощности случайных отклонений фазы в спектре выходного сигнала 50 МГц, дБ/Гц, не более: - при отстройке от несущей частоты на 1 кГц - при отстройке от несущей частоты на 10 кГц - при отстройке от несущей частоты на 100 кГц | -130 -140 -150 |
| Относительный уровень спектральных побочных составляющих при отстройке от несущей в пределах от 0,1 до 100 МГц (за исключением второй гармоники основной частоты), дБ, не более | -60 |
| Относительный уровень мощности второй гармоники основной частоты, дБ, не более | -30 |
| Разбег сигналов по фазе между выходами сигнала 10 МГц одного комплекта, °, не более | 3 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 198 до 231 50±1 |
| Потребляемая мощность, В-А, не более | 600 |
| Масса, кг, не более: - стойка центрального синхронизатора - блок антенный - усилитель магистральный - шкаф ЗИП | 175 0,5 0,2 165 |
| Габаритные размеры, мм, не более - стойка центрального синхронизатора (высота х ширина х глубина) - блок антенный (диаметр х высота) - усилитель магистральный (диаметр х высота) - шкаф ЗИП (высота х ширина х глубина) | 1800х650х850 110х190 35х135 1800х650х850 |
| Условия эксплуатации стойки синхронизатора: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 25 °С, %, не более | от +15 до +25 80 |
| Условия эксплуатации блока антенного: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 35 °С, %, не более | от -50 до +70 100 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель изделия.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект аппаратуры, в том числе каждый: | 2 компл. | |
| Блок антенный | ТСЮИ.464659.036 | 1 шт. |
| У силитель магистральный | ТСЮИ.468834.006 | 1 шт. |
| Стойка центрального синхронизатора, в том числе: | ИТБС.467882.020 | 1 шт. |
| Крейт КТУ1, в том числе: | ИТБС.468324.014 | 1 шт. |
| Модуль МИУ | ИТБС.468324.009 | 1 шт. |
| Блок БКИ | ИТБС.468353.029 | 1 шт. |
| Блок БМК | ИТБС.467459.007 | 1 шт. |
| Блок БП | ИТБС.436634.010 | 1 шт. |
| Блок БСФ-6 | ИТБС.468822.004 | 1 шт. |
| Крейт КФС1, в том числе: | ИТБС.468172.091 | 1 шт. |
| Блок БПИ | ИТБС.468157.009-01 | 1 шт. |
| Блок БПВ | ИТБС.467882.021 | 1 шт. |
| Блок БКС | ИТБС.468363.027 | 1 шт. |
| Блок БМК | ИТБС.467459.007 | 2 шт. |
| Блок БП | ИТБС.436634.010 | 1 шт. |
| Блок БФС | ИТБС.468172.092 | 1 шт. |
| Блок БВР | ИТБС.468131.005 | 1 шт. |
| Крейт КЭП1, в том числе: | ИТБС.436611.005 | 1 шт. |
| Модуль МПЗ | ИТБС.434714.015 | 4 шт. |
| Блок БСФ-6 | ИТБС.468822.004 | 1 шт. |
| БлокБОЧ | ИТБС.468782.017 | 1 шт. |
| Фильтр сетевой помехоподавляющий ФСП-1Ф-7А | 011JM3.544.014 | 2 шт. |
| Системный блок УВМ РАМЭК-011-477.03 | РАМГ.466216.011-477 | 1 шт. |
| Комплект ЗИП-О | ИТБС.461211.011-01 ЗИ | 1 шт. |
| Комплект эксплуатационных документов | ИТБС.461211.011-01 ВЭ | 1 экз. |
| Комплект монтажных частей | ИТБС.461921.018 | 1 шт. |
приведены в разделе 1 «Описание и работа» документа «Изделие 6МЦБЗ-01. Руководство по эксплуатации. ИТБС.461211.011-01 РЭ».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
