| Номер в госреестре | 90259-23 |
| Наименование СИ | Датчики температуры и относительной влажности комбинированные |
| Обозначение типа СИ | ВИТ-ЭЛ |
| Изготовитель | Открытое акционерное общество "Научно-производственное предприятие космического приборостроения "Квант" (ОАО "НПП КП "Квант"), г. Ростов-на-Дону; Общество с ограниченной ответственностью Инженерный центр "ТехноКомМонитор |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры и относительной влажности комбинированные ВИТ-ЭЛ (далее по тексту - датчики) предназначены для измерений и передачи в устройства визуализации (индикации) и контроля значений температуры и относительной влажности воздушной среды.
Принцип действия датчиков основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей. Результаты измерений переводятся в цифровой вид и передаются на устройства визуализации (индикации) и контроля.
Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры преобразователей основан на зависимости электрического сопротивления датчика от измеряемой температуры. Измеренные значения в виде двоичного кода передаются от датчика по шине I2C, либо по последовательному интерфейсу передачи данных UART в микроконтроллер совместимого устройства для визуализации или передачи данных по радиоканалу. Датчик имеет долговременную стабильность показаний.
Датчики конструктивно выполнены в пластиковом корпусе с разъемом для подключения совместимого устройства посредством кабеля, либо подключения непосредственно к совместимому устройству. Внутри корпуса датчиков расположена плата с первичными преобразователями.
Общий вид датчиков представлен на рисунке 1. В зависимости от заказа цвет корпуса датчика, индивидуальное брендирование (фон этикетки и размещение информации на этикетке), а также тип оплетки кабеля могут отличаться от представленных на рисунке 1.
Маркировка датчика выполнена на наклейке, расположенной на корпусе датчика и содержит: QR-код, серийный номер изделия в виде цифрового обозначения, состоящий из 12 арабских цифр; серийный номер чувствительного элемента, дату изготовления (дату, месяц и год), знак утверждения типа.
Четвертая цифра в серийном номере является расшифровкой обозначения изготовителя датчика:
- [0] - изготовитель ОАО «НПП КП «Квант» (344090, г. Ростов на Дону, ул. Мильчако-ва,7);
- [1] - изготовитель ООО ИЦ «ТКМ» (124498, г. Москва, вн. тер. г. Муниципальный Округ Старое Крюково, г Зеленоград, пр-т. Георгиевский, д. 5).
Конструкция датчика не предусматривает нанесения знака поверки на корпус.
Пломбирование датчиков не предусмотрено. Место нанесения серийного номера и знака утверждения типа представлены на рисунке 1.
Место нанесения знака
утверждения типа
Место нанесения серийного номера

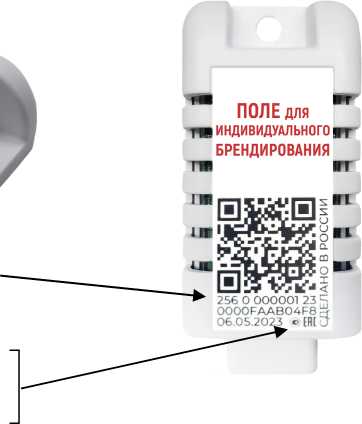

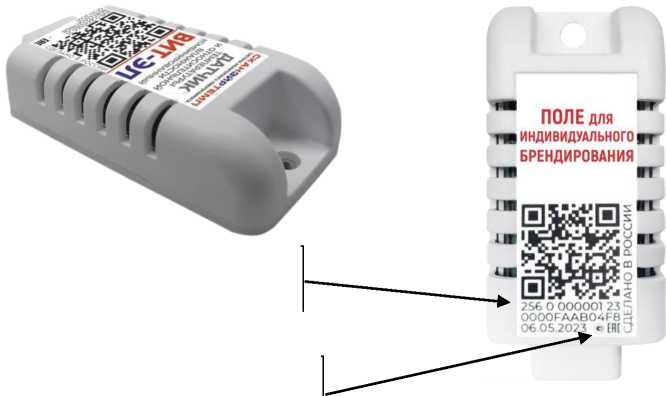

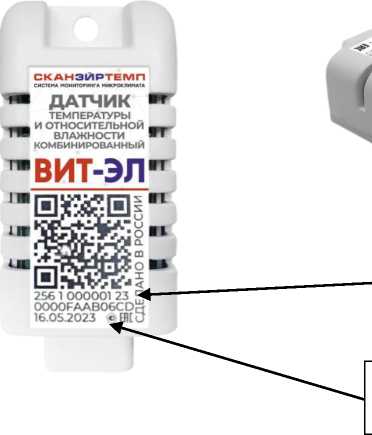

Рисунок 1 - Общий вид датчиков с указанием мест нанесения серийного номера и знака утверждения типа.
Программное обеспечение (ПО) состоит из встроенного и автономного ПО. Встроенное ПО является метрологически значимым и устанавливается на предприятии изготовителе во время производственного цикла в контроллер, расположенный внутри корпуса датчика на электронной плате. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Идентификационные данные встроенного ПО отсутствуют.
Уровень защиты встроенного ПО - «высокий» в соответствии с документом Р 50.2.0772014.
Автономное ПО «Термогигрометр», устанавливается на персональный компьютер, не является метрологически значимым и предназначено для визуализации результатов измерений.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | «Т ермогигрометр» HumidityTemperatureSensorApp.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.6.45 |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С в диапазоне от -40 °С до -25 °С не включ; в диапазоне от -25 °С до +80 °С включ; | ± 0,5 ± 0,3 |
| Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 °С до +65 °С), % | от 10 до 95 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от +15 °С до +30 °С включ.), % в диапазоне от 10 % до 20 % включ. в диапазоне св. 20 % до 70 % включ. в диапазоне св. 70 % до 95 % включ. | ± 4,0 ± 3,0 ± 4,0 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазоне температур от +5 °С до +65 °С, % | ± 0,03 |
| Разрешающая способность измерений, °С, % | 0,01 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - ширина | 65 |
| - длина | 35 |
| - высота | 20 |
| Масса, кг, не более | 0,140 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка до отказа, ч, не менее | 110000 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +80 |
| - относительная влажность воздуха, %, не более | 98 % (без конденсации) |
наносится на этикетку средства измерения, прикрепленную к корпусу датчика, титульные листы паспорта и руководства по эксплуатации - типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры и относительной влажности комбинированный ВИТ-ЭЛ | - | 1 шт. |
| Паспорт | ИМБТ.408712.001-03ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
| Дата-кабель Изделие 662М (для подключения к ПК) | ИМБТ.685612.001 | * |
| Кабель для подключения совместимого устройства. Тип разъема в датчике (Micro USB либо Type C) и кабеле определяются заказом | - | * |
| Радиомодемный блок, иное совместимое устройство визуализации или телеметрии | - | * |
| * - Поставляется по дополнительному заказу | ||
Приведены в разделе 5 «Монтаж и эксплуатация» паспорта ИМБТ.408712.001-03ПС.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 № 2885;
ИМБТ.408712.001-03ТУ «Датчик температуры и относительной влажности комбинированный ВИТ-ЭЛ. Технические условия».
| Зарегистрировано поверок | 540 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
