| Номер в госреестре | 90261-23 |
| Наименование СИ | Машины координатно-измерительные мостовые |
| Обозначение типа СИ | Accurate Accord |
| Изготовитель | Accurate Gauging and Instruments Pvt. Ltd., Индия |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные мостовые Accurate Accord (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машинами мостового типа с неподвижным измерительным столом и подвижным мостом.
КИМ Accord состоит из поперечной оси X (балки моста), скользящей по двум продольным гранитным осям Y, расположенных на опорах из сварной стали. Поперечная ось X изготовлена из алюминиевого сплава. Двунаправленные каретки изготовлены из алюминиевого сплава, а шпиндель оси Z из алюминия/керамики.
Все элементы конструкции имеют высокую жесткость и изготоваливаются со снятием внутреннего напряжения. Неподвижный измерительный стол может представлять из себя фундамент основания КИМ или стальные опорные плиты.
Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z.
КИМ могут оснащаться 5-ти осевой контактной измерительной головкой PH20 с триггерными датчиками TP20, 3-х осевой контактной измерительной головкой PH10 (M/MQ/T) Plus с триггерными датчиками TP20 или контактным сканирующим датчиком SP25M, 5-ти осевой контактной измерительной головкой REVO-2 с контактными сканирующими датчиками RSP2 или RSP3, а также фиксированной высокоточной контактной сканирующей измерительной головкой SP80.
КИМ изготавливаются в единственной модификации включая следующие типоразмеры: 20.30.15, 20.40.15, 20.30.20, 20.40.20, 20.50.20, 20.60.20, 20.70.20, 20.80.20, 25.40.15, 25.50.15, 25.60.15, 25.40.20, 25.50.20, 25.60.20, 30.40.20, 30.50.20, 30.60.20.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную на опоре 1 под направляющей оси Y.
Пломбирование КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.

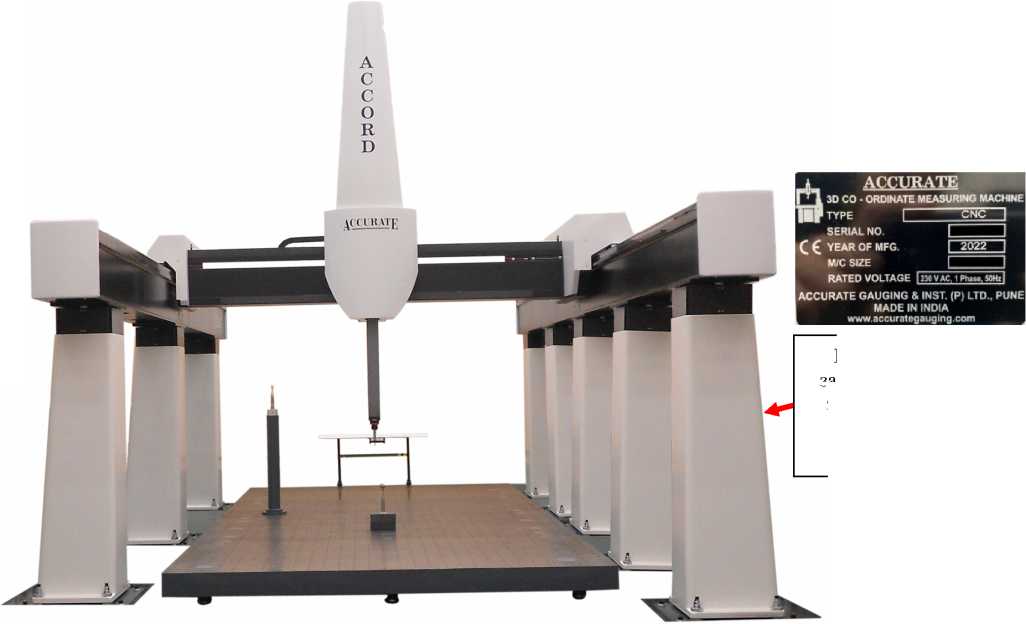

Общий вид КИМ приведен на рисунке 1.
Место нанесения
заводского номера и знака утверждения типа средства измерений

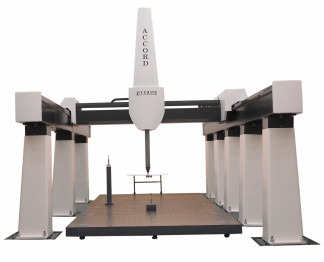

Рисунок 1 - Общий вид машин координатно-измерительных Accurate Accord
Координатно-измерительные машины работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Arco Cad |
| Номер версии (идентификационный номер) ПО | не ниже 3.7 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики КИМ
| Наименование характеристики | Значение | |||||||||
| Типоразмер КИМ | 20.30.15 | 20.40.15 | 20.30.20 | 20.40.20 | 20.50.20 | 20.60.20 | 20.70.20 | 20.80.20 | ||
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 2000 | ||||||||
| - по оси Y | от 0 до 3000 | от 0 до 4000 | от 0 до 3000 | от 0 до 4000 | от 0 до 5000 | от 0 до 6000 | от 0 до 7000 | от 0 до 8000 | ||
| - по оси Z | от 0 до 1500 | от 0 до 2000 | ||||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм | ||||||||||
| PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 | ±(5,0 + L/200) | ±(5,5 + L/200) | ||||||||
| PH10 (M/MQ/T) Plus с датчиком SP25M | ±(4,5 + L/200) | ±(5,0 + L/200) | ||||||||
| SP80 | ±(4,5 + L/200) | ±(5,0 + L/200) | ||||||||
| REVO-2 с датчиком RSP2 | ±(5,0 + L/200) | ±(5,5 + L/200) | ||||||||
| REVO-2 с датчиком RSP3 | ±(5,0 + L/200) | ±(5,5 + L/200) | ||||||||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | ||||||||||
| PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 | ±5,0 | ±5,5 | ||||||||
| PH10 (M/MQ/T) Plus с датчиком SP25M | ±4,5 | ±5,0 | ||||||||
| SP80 | ±4,5 | ±5,0 | ||||||||
| REVO-2 с датчиком RSP2 | ±5,0 | ±5,5 | ||||||||
| REVO-2 с датчиком RSP3 | ±5,0 | ±5,5 | ||||||||
| где L - измеряемая длина в мм | ||||||||||
Продолжение таблицы 2
| Наименование характеристики | Значение | ||||||
| Типоразмер КИМ | 25.40.15 | 25.50.15 | 25.60.15 | 25.40.20 | 25.50.20 | 25.60.20 | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 2500 | |||||
| - по оси Y | от 0 до 4000 | от 0 до 5000 | от 0 до 6000 | от 0 до 4000 | от 0 до 5000 | от 0 до 6000 | |
| - по оси Z | от 0 до 1500 | от 0 до 2000 | |||||
| Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм | |||||||
| PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 | ±(6,0 + L/200) | ±(6,2 + L/200) | |||||
| PH10 (M/MQ/T) Plus с датчиком SP25M | ±(5,5 + L/200) | ±(6,0 + L/200) | |||||
| SP80 | ±(5,5 + L/200) | ±(6,0 + L/200) | |||||
| REVO-2 с датчиком RSP2 | ±(6,0 + L/200) | ±(6,2 + L/200) | |||||
| REVO-2 с датчиком RSP3 | ±(6,0 + L/200) | ±(6,2 + L/200) | |||||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | |||||||
| PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 | ±6,0 | ±6,2 | |||||
| PH10 (M/MQ/T) Plus с датчиком SP25M | ±5,5 | ±6,0 | |||||
| SP80 | ±5,5 | ±6,0 | |||||
| REVO-2 с датчиком RSP2 | ±6,0 | ±6,2 | |||||
| REVO-2 с датчиком RSP3 | ±6,0 | ±6,2 | |||||
| где L - измеряемая длина в мм | |||||||
Продолжение таблицы 2
| Наименование характеристики | Значение | |||
| Типоразмер КИМ | 30.40.20 | 30.50.20 | 30.60.20 | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 3000 | ||
| - по оси Y | от 0 до 4000 | от 0 до 5000 | от 0 до 6000 | |
| - по оси Z | от 0 до 2000 | |||
| Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм | ||||
| PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 | ±(6,5 + L/200) | |||
| PH10 (M/MQ/T) Plus с датчиком SP25M | ±(6,0 + L/200) | |||
| SP80 | ±(6,0 + L/200) | |||
| REVO-2 с датчиком RSP2 | ±(6,5 + L/200) | |||
| REVO-2 с датчиком RSP3 | ±(6,5 + L/200) | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм (MPEp) | ||||
| PH20 и PH10 (M/MQ/T) Plus с датчиком TP20 | ±6,5 | |||
| PH10 (M/MQ/T) Plus с датчиком SP25M | ±6,0 | |||
| SP80 | ±6,0 | |||
| REVO-2 с датчиком RSP2 | ±6,5 | |||
| REVO-2 с датчиком RSP3 | ±6,5 | |||
| где L - измеряемая длина в мм | ||||
Таблица 3 - Технические характеристики КИМ
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 115/230 В ±10% 50/60 Гц |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 60 |
| Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов | 1 2 |
Таблица 4 - Массогабаритные размеры КИМ
| Наименование характеристики | Значение | ||||||
| Типоразмер КИМ | 20.30.15 | 20.40.15 | 20.30.20 | 20.40.20 | 20.50.20 | 20.60.20 | |
| Габаритные размеры, мм | Длина | 5100 | 6100 | 5100 | 6100 | 7100 | 8100 |
| Ширина | 4500 | ||||||
| Высота | 5000 | 5500 | |||||
| Масса, кг | 12800 | 14200 | 13400 | 16300 | 18400 | 21500 | |
Продолжение таблицы 4
| Наименование характеристики | Значение | ||||||
| Типоразмер КИМ | 20.70.20 | 20.80.20 | 25.40.15 | 25.50.15 | 25.60.15 | 25.40.20 | |
| Габаритные размеры, мм | Длина | 9100 | 10100 | 6100 | 7100 | 8100 | 6100 |
| Ширина | 4500 | 5000 | |||||
| Высота | 5500 | 5000 | 5800 | ||||
| Масса, кг | 24200 | 25700 | 15500 | 17500 | 20500 | 16400 | |
Продолжение таблицы 4
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 25.50.20 | 25.60.20 | 30.40.20 | 30.50.20 | 30.60.20 | |
| Габаритные размеры, мм | Длина | 7100 | 8100 | 6100 | 7100 | 8100 |
| Ширина | 5000 | 5500 | ||||
| Высота | 5800 | |||||
| Масса, кг | 18400 | 21600 | 16500 | 18500 | 21700 | |
наносится в виде наклейки на опору 1 по оси Z и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная мостовая | Accurate Accord | 1 шт. |
| Контроллер и Пульт управления | - | 1 шт. |
| Измерительная головка 1) | PH10(M/MQ/T) Plus / PH20 /REVO-2 / SP80 | 1 шт. |
| Контактный датчик 2) | TP20 / RSP2 / RSP3 / SP25M | 1 шт. |
| Калибровочная сфера | - | 1 шт. |
| Персональный компьютер с монитором | - | 1 шт. |
| Программное обеспечение | Arco Cad | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| 1) - модель определяется договором поставки. 2) - модель определяется договором поставки в соответствии с поставляемой измерительной головкой | ||
приведены в разделе 7 «Инструкция по эксплуатации КИМ» документа «Машины координатноизмерительные мостовые Accurate Accord. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия Accurate Gauging and Instruments Pvt. Ltd., Индия.
