| Номер в госреестре | 90262-23 |
| Наименование СИ | Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ"), Московская область, город Щёлково |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого (далее - СИКГ) предназначена для непрерывного автоматического измерения, регистрации результатов измерений, расчетов объема газа приведённого к стандартным условиям, подготовленного до требований СТО Газпром 089 и определения показателей качества газа, поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого с УКПГ-16С филиала ООО «Газпром добыча Уренгой» УГПУ ПАО «Газпром».
Конструктивно СИКГ состоит из трёх измерительных трубопроводов (двух рабочих и одного резервного), оборудования измерений физико-химических показателей газа, блока обработки информации (БОИ), места для отбора пробы газа в соответствии с ГОСТ 31370-2008 «Газ природный. Руководство по отбору проб».
На каждом измерительном трубопроводе установлены следующие основные средства измерений (СИ):
- счетчик газа КТМ600РУС модификации КТМ600 РУС Квадро (регистрационный номер в Федеральном информационном фонде 62301-15);
- датчик давления Метран-150 модели 150TA4 (регистрационный номер в Федеральном информационном фонде 32854-13);
- датчик температуры Rosemount 644 (регистрационный номер в Федеральном информационном фонде 63889-16);
- преобразователь измерительный серий MTL4500, MTL4600, MTL5500 серии MTL5500 модели 5541 (регистрационный номер в Федеральном информационном фонде 3958714).
Оборудование измерений физико-химических показателей газа включает в себя следующие основные СИ:
- хроматограф газовый промышленный специализированный МАГ модель КС 50.310000 (регистрационный номер в Федеральном информационном фонде 51723-12);
- анализатор точки росы интерференционный «КОНГ-Прима-10» (регистрационный номер в Федеральном информационном фонде 28228-15);
- анализатор газовый промышленный модели «АнОкс» КС 50.260-000 (регистрационный номер в Федеральном информационном фонде 57014-14).
БОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав БОИ входят: комплекс измерительно-вычислительный «ОКТОПУС-Л» («OCTOPUS-L») основной и резервный (регистрационный номер в Федеральном информационном фонде 7627919), автоматизированное рабочее место оператора основное и резервное. Комплекс измерительно-вычислительный «ОКТОПУС-Л» осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физико-химических показателей газа в соответствии с ГОСТ 30319.3-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе», расчет объема природного газа, приведенного к стандартным условиям, передачу информации на сенсорную панель оператора. Сенсорная панель оператора предназначена для сбора данных, визуализации и архивирования измерительной и технологической информации, аварийных событий.
Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящие в состав СИКГ.
Заводской номер наносится на маркировочную табличку, прикрепленную к трубопроводу СИКГ, методом шелкографии.
Маркеровочная табличка представлена на рисунке 1.
| OGS СИСТЕМЫ НЕФТЬ И ГАЗ EHI ООО «СНГ», 141108, Мос. обл., г. Щёлково, ул. Заводская, д.1, корп. 1 | |
| ПРОИЗВОДСТВЕННАЯ ПЛОЩАДКА | ООО "ДОМЗ". 142005. Московская область, г. Домодедово мкр Центральный, ул. Кирова, стр.27. (495>419-00-96. dornzgdomz ги |
| НАИМЕНОВАНИЕ | Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого |
| ОБОЗНАЧЕНИЕ | 0933.00.00.000 |
| ЗАВОДСКОЙ НОМЕР | 778 |
| КЛЕЙМО ТЕХНИЧЕСКОГО КОНТРОЛЯ | |
| ДАТА ИЗГОТОВЛЕНИЯ | апрель 2021 г. |
| ДхШхВ, м | 14x9,4x3,58 |
| МАССА БЛОКА, т | _________________Го |
Рисунок 1 - Маркировочная табличка
Нанесение знака поверки на СИКГ не предусмотрено.

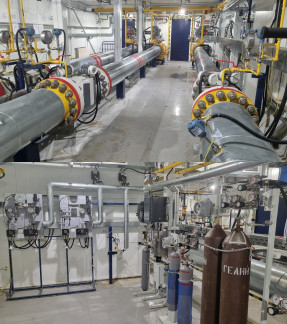

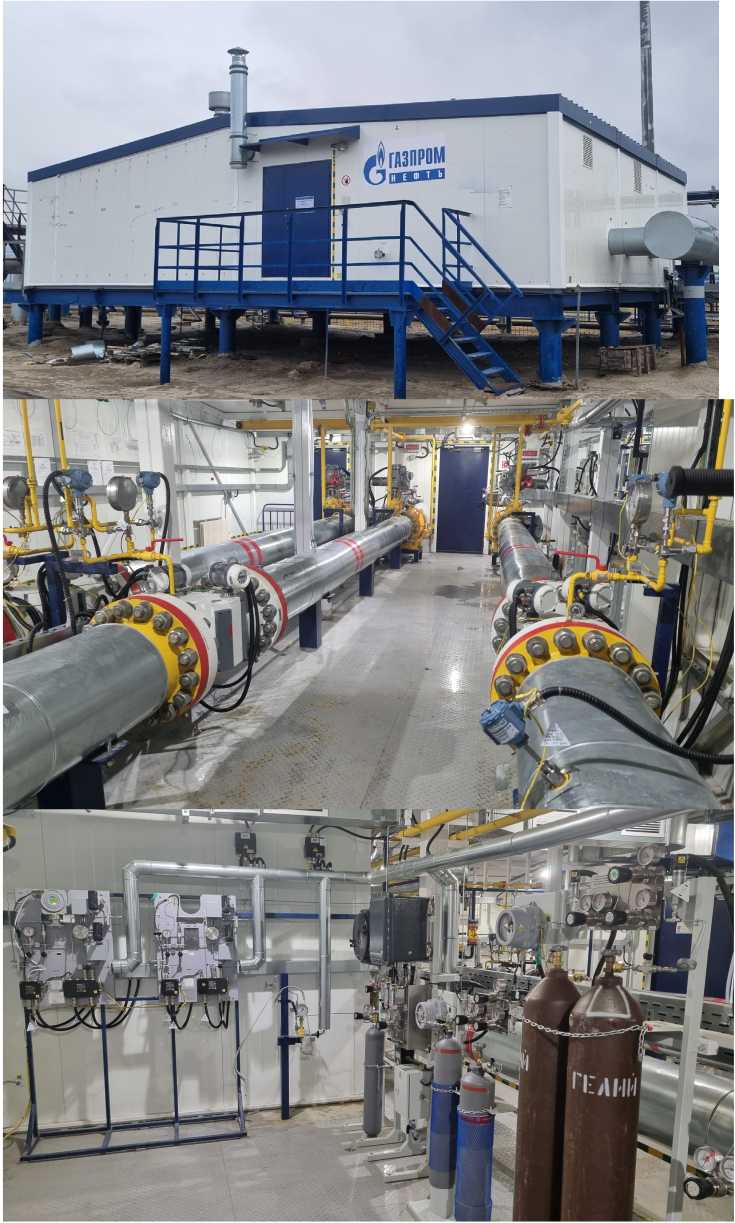

Общий вид СИКГ представлен на рисунке 2.
Рисунок 2 - Общий вид СИКГ
Программное обеспечение (далее - ПО) СИКГ разделено на два структурных уровня -верхний и нижний. К нижнему уровню относится комплекс измерительно-вычислительный «ОКТОПУС-Л» («OCTOPUS-L») (далее - ИВК). ИВК выполняет функции вычисления объема газа, приведенного к стандартным условиям, передачи информации на верхний уровень. ПО ИВК явлется метрологически значимым.
Примененные специальные средства защиты ПО ИВК в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
К ПО верхнего уровня относится автоматизированное рабочее место оператора с установленным ПО «Rate» (метрологически незначимая часть ПО СИКГ).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение | |
| ИВК «ОКТОПУС-Л» | ПО «Rate» | |
| Идентификационное наименование ПО | Formula.o | RateCalc.dll |
| Номер версии (идентификационный номер) ПО | 1.000 | 2.4.1.1 |
| Цифровой идентификатор ПО | E4430874 | F0737B4F |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | Природный газ (ПГ), соответствующий СТО Газпром 089-2010 |
| Диапазон измерений расхода ПГ в стандартных условиях, через СИКГ, м3/ч | от 81000 до 790000 |
| Диапазон измерений расхода ПГ в стандартных условиях, через один измерительный трубопровод, м3/ч | от 81000 до 395000 |
| Диапазон измерений расхода ПГ при рабочих условиях, через СИКГ, м3/ч | от 588,85 до 12452 |
| Диапазон измерений расхода ПГ при рабочих условиях, через один измерительный трубопровод, м3/ч | от 588,85 до 6226 |
| Пределы допускаемой относительной погрешности измерений объема ПГ, приведенного к стандартным условиям, % | ±1,0 |
| Наименование характеристики | Значение |
| Рабочий диапазон температуры ПГ, °С | от -10 до +9 |
| Рабочий диапазон давления ПГ, МПа (изб.) | от 5,1 до 8,2 |
| Условный диаметр измерительной линии, мм | 300 |
| Температура эксплуатации средств измерений, °С | от +10 до +25 |
| Температура эксплуатации ИВК, °С | от +15 до +25 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380/220 50 |
| Габаритные размеры СИКГ, мм, не более: - высота - ширина - длина | 3580 9400 14000 |
| Масса, кг, не более | 66 000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -56 до +35 95 от 80 до 110 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Режим работы СИКГ | непрерывный |
наносится на титульный лист руководства по эксплуатации СИКГ типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого, с заводским номером 778 | _ | 1 шт. |
| Руководство по эксплуатации | 0933.00.00.000 РЭ | 1 экз. |
МН 1207-2022 «ГСИ. Объем природного газа. Методика измерений системой измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого», свидетельство об аттестации № RA.RU.310652-042/03-2022, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № ФР.1.29.2022.43941.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
