Весы бункерные ВБ КОНУС, 90263-23

Весы бункерные ВБ КОНУС (далее - весы) предназначены для измерений массы различных грузов.
Карточка СИ
Номер в госреестре 90263-23
Наименование СИ Весы бункерные
Обозначение типа СИ ВБ КОНУС
Изготовитель Непубличное акционерное общество "ЭТАЛОН ВЕСПРОМ" (НАО "ЭТАЛОН ВЕСПРОМ"), г. Челябинск
Год регистрации 2023
Срок свидетельства 25.10.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы бункерные ВБ КОНУС (далее - весы) предназначены для измерений массы различных грузов.

Описание

Принцип действия весов состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, вызывающая разбаланс тензорезисторного моста. Сигнал разбаланса моста поступает в индикатор для аналого-цифрового преобразования, обработки и индикации результатов взвешивания.

Конструктивно весы состоят из весоизмерительного устройства и индикатора С520 (производства RINSTRUM) или WE2111 (производства «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd» или «Hottinger Baldwin Messtechnik GmbH»). В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики RTN (производства «Schenck Process Europe GmbH» или «Hottinger Baldwin Messtechnik GmbH»), грузопередающие устройства.

Индикаторы имеют последовательный интерфейс RS232 для подключения весов к персональному компьютеру, принтеру.

Весы выпускаются в 12 модификациях отличаются метрологическими и техническими характеристиками и имеют следующие обозначения:

ВБ Х-Y-Z, где

Х - верхний предел измерений, т (02; 03; 05; 10; 12.5; 15; 20; 25; 30; 40; 50; 60);

Y - вариант исполнения индикатора (1 - С520, 2 - WE2111);

Z - вариант исполнения тензорезисторного датчика (1 - RTN).

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного несбрасы-ваемого счетчика, показания которого меняются автоматически при каждой юстировке. Значения счетчика юстировок отображаются на дисплее после включения. Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на корпус индикатора, наносится разрушаемая наклейка.

Знак поверки на весы не наносится.

Заводской номер, состоящий из арабских цифр, указывается на фирменной табличке, расположенной на грузоприемном устройстве весов.

В весах предусмотрены следующие устройства и функции:

- полуавтоматическое устройство установки нуля;

- устройство автоматического слежения за нулем;

- устройство первоначальной установки на нуль;

- устройство индикации отклонения от нуля;

- устройство выборки массы тары.

Маркировка весов производится на разрушаемой при снятии фирменной пластине, закрепленной на грузоприемном устройстве весов, на которой нанесено:

- наименование или товарный знак предприятия-изготовителя;

- обозначение весов;

- регистрационный номер весов в ФИФ по ОЕИ;

- диапазон рабочих температур;

- минимальная и максимальная нагрузка;

- цена деления;

- максимальное значение выборки массы тары;

- номер весов по системе нумерации предприятия-изготовителя;

- дата изготовления;

- знак утверждения типа.

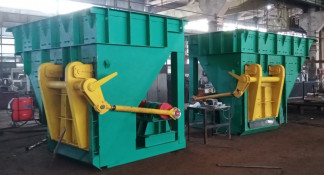

Рисунок 1 - Общий вид весоизмерительного устройства и обозначение мест нанесения знака утверждения типа и заводского номера

С520

Рисунок 2 - Общий вид индикаторов

WE2111

РЕГИСТРАЦИОННЫЙ №

ВЕСЫ БУНКЕРНЫЕ ВБ КОНУС

ВБ ________________

ДИАПАЗОН ТЕМПЕРАТУРЫ:

- 20 °С / + 40 °С;

Max= т;

Min= т;

ЦЕНА ДЕЛЕНИЯ = кг T=100 %

ЗАВОДСКОЙ НОМЕР: ___________________

ДАТА ИЗГОТОВЛЕНИЯ: ______________

НАО «ЭТАЛОН ВЕСПРОМ», Г. ЧЕЛЯБИНСК (WWW.ETALON-VESPROM.RU)

Рисунок 3 - Маркировка весов

С520

WE2111

Рисунок 4 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

В весах используется встроенное в индикатор программное обеспечение (ПО). ПО выполняет функции по сбору, обработке, передаче и представлению измерительной информации.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

С520

WE2111

Идентификационное наименование ПО

firmware

-

Номер версии (идентификационный номер) ПО*

2.0.X

Р60Х

Цифровой идентификатор ПО

-

-

* Номер версии (идентификационный номер) ПО не ниже указанного

* * Примечание - обозначение «Х» не относится к метрологически значимому ПО и может принимать любые значения.

Технические характеристики

Таблица 2 - Метрологические характеристики

Обозначение модификации

Цена деления, кг

Диапазоны измерений, кг

Пределы допускаемой погрешности, кг

ВБ 02

5

от 1000 до 2000 включ.

± 5

ВБ 03

5

от 1000 до 2500 включ. св. 2500 до 3000 включ.

± 5

± 10

ВБ 05

5

от 1000 до 2500 включ. св. 2500 до 5000 включ.

± 5

± 10

ВБ 10

10

от 1000 до 5000 включ.

св. 5000 до 10000 включ.

± 10

± 20

ВБ 12.5

10

от 1500 до 5000 включ. св. 5000 до 12500 включ.

± 10

± 20

ВБ 15

10

от 1500 до 5000 включ. св. 5000 до 15000 включ.

± 10

± 20

ВБ 20

20

от 3000 до 10000 включ. св. 10000 до 20000 включ.

± 20

± 40

ВБ 25

20

от 3000 до 10000 включ. св. 10000 до 25000 включ.

± 20

± 40

ВБ 30

20

от 3000 до 10000 включ. св. 10000 до 30000 включ.

± 20

± 40

ВБ 40

50

от 6000 до 25000 включ. св. 25000 до 40000 включ.

± 50

± 100

ВБ 50

50

от 6000 до 25000 включ. св. 25000 до 50000 включ.

± 50

± 100

ВБ 60

50

от 6000 до 25000 включ. св. 25000 до 60000 включ.

± 50

± 100

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Максимальный диапазон устройства выборки массы тары, % от верхнего предела измерений

от 0 до 100

Технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длина; ширина; высота), мм, не более

15000; 6000; 6000

Масса, т, не более

50

Условия эксплуатации:

- диапазон рабочих температур, °С:

- весоизмерительного устройства

- индикатора

- относительная влажность воздуха, %

от -20 до +40 от -10 до +40 от 40 до 80

Параметры электрического питания: - от сети переменного тока:

- напряжение, В

- частота, Г ц

от 187 до 242 от 49 до 51

Вероятность безотказной работы за 2000 ч

0,92

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку с маркировкой изготовителя, расположенную на грузоприемном устройстве весов, фотохимическим способом.

Комплектность

Таблица 5 - Комплектность весов

Наименование

Обозначение

Количество

Весы бункерные

ВБ КОНУС

1 шт.

Руководство по эксплуатации

ЭВ.427464.003 РЭ

1 экз.

Паспорт

ЭВ.427464.003 ПС

1 экз.

Руководство по эксплуатации индикатора

-

1 экз.

Сведения о методах измерений

приведены в разделе «Использование по назначению» ЭВ.427464.003 РЭ Весы бункерные ВБ КОНУС. Руководство по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений массы, утвержденная, приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;

ТУ 4274-003-31200543-19 Весы бункерные ВБ КОНУС. Технические условия.
