| Номер в госреестре | 90264-23 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ТС-82 |
| Изготовитель | Общество с ограниченной ответственностью "ИВТрейд" (ООО "ИВТрейд"), г. Санкт-Петербург; Общество с ограниченной ответственностью "КРЫМ ЭНЕРГОСЕРВИС" (ООО "КРЫМ ЭНЕРГОСЕРВИС"), г. Симферополь |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ТС-82 предназначены для измерений и регистрации параметров: тепловой энергии, тепловой мощности, объема, массы, объемного расхода, температуры, разности температур, избыточного давления теплоносителя в открытых и закрытых водяных системах теплопотребления, водоснабжения и водоотведения, а также измерений температуры окружающего воздуха и интервалов времени.
Принцип действия теплосчетчиков ТС-82 (далее по тексту - теплосчетчики) основан на преобразовании тепловычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах с последующим вычислением, на основании известных зависимостей, количества тепловой энергии, теплоносителя и других измеряемых сред, а также отображении и архивировании измерительной информации.
Конструктивно теплосчетчик состоит из совокупности измерительных, связующих, вычислительных компонентов, образующих измерительные каналы (далее по тексту - ИК), функционирующих как единое целое. В состав теплосчетчика входят ИК: объемного расхода; объема; температуры теплоносителя; избыточного давления теплоносителя; температуры окружающего воздуха, массы теплоносителя, разности температуры теплоносителя; тепловой энергии; тепловой мощности.
ИК состоят из первичной части, включающей в себя первичные измерительные преобразователи, указаны в таблицах 2 - 4, для измерений объема холодной и горячей воды дополнительно могут применяться счетчики объема горячей и холодной воды, формирующие выходной сигнал посредством магнитоуправляемого контакта (геркона), типы которых приведены в таблице 5, и вторичной части измерительного канала, указанной в таблице 1.
Теплосчетчики выпускаются в семи модификациях, отличающихся между собой типом применяемых тепловычислителей, в соответствии с таблицей 1.
Таблица 1 - Типы тепловычислителей, применяемых в составе теплосчетчиков
| Наименование типа тепловычислителя | Модификация теплосчетчика | Регистрационный номер тепловычислителя в Федеральном информационном фонде |
| Вычислители количества теплоты ВКТ-9 | ТС-82-1 | 76832-19 |
| Тепловычислители СПТ940 | ТС-82-2 | 72098-18 |
| Тепловычислители СПТ941 | ТС-82-3 | 29824-14 |
| Тепловычислители СПТ944 | ТС-82-4 | 64199-16 |
| Тепловычислители СПТ961 | ТС-82-5 | 35477-12 |
| Тепловычислители СПТ962 | ТС-82-6 | 64150-16 |
| Тепловычислители СПТ963 | ТС-82-7 | 70097-17 |
Таблица 2 - Типы преобразователей объемного расхода, применяемых в составе теплосчетчиков
| Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| Преобразователи расхода электромагнитные ПРЭМ | 76327-19 |
| Расходомеры-счетчики электромагнитные Малахит РС-8 | 79373-20 |
Таблица 3 -Типы преобразователей и датчиков давления, применяемых в составе теплосчетчиков
| Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| Преобразователи давления измерительные СДВ | 28313-04, 28313-09, 28313-11 |
| Преобразователи давления измерительные НТ | 26817-04, 26817-08, 26817-13, 26817-17, 26817-18 |
| Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ | 55928-13 |
| Датчики давления ИД | 26818-04, 26818-09, 26818-15, 26818-20 |
| Преобразователи давления ПДТВХ-1 | 43646-10 |
Таблица 4 -Типы средств измерений температуры и разницы температур, применяемых в составе теплосчетчиков
| Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| 1 | 2 |
| Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 | 46156-10 |
| Комплекты термометров сопротивления КТСП-Н | 38878-08 |
| Комплекты термопреобразователей сопротивления КТСП-Н | 38878-12, 38878-17 |
| Комплекты термометров сопротивления платиновых КТС-Б | 43096-09 |
| Комплекты термопреобразователей сопротивления платиновых КТС-Б | 43096-15, 43096-20 |
| Термометры сопротивления ТЭМ-1001) | 40592-09 |
| Комплекты термометров сопротивления ТЭМ-110 | 40593-09 |
Продолжение таблицы 4
| 1 | 2 |
| Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р1) | 46155-10 |
| Термометры сопротивления платиновые ТСП-Н1) | 38959-08 |
| Термопреобразователи сопротивления платиновые ТСП-Н1) | 38959-12, 38959-17 |
| Термопреобразователи сопротивления платиновые ТС-Б1) | 28477-04 |
| Термопреобразователи сопротивления ТС-Б1) | 61801-15, 72995-18, 72995-20 |
| Термопреобразователи сопротивления платиновые ТСП и ТСП-К | 65539-16 |
| Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 | 39145-08 |
| 1) Термометры не предназначены для монтажа в подающий и обратный трубопроводы | |
аблица 5 - Типы счетчиков объема воды, применяемых в составе теплосчетчиков1)
| Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| Счетчики холодной и горячей воды Декаст | 77560-20 |
| Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (мод.: ВСХНд, ВСГНд, ВСТН) | 61402-15 |
| Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (мод: ВСХд, ВСГд, ВСТ) | 51794-12 |
| Счетчики холодной и горячей воды ВМХ и ВМГ | 18312-03 |
| Счетчики холодной и горячей воды крыльчатые одноструйные ET | 48241-11 |
| Счетчики холодной и горячей воды крыльчатые многоструйные М | 48242-11 |
| Счетчики холодной и горячей воды турбинные W | 48422-11 |
| Счетчики турбинные холодной и горячей воды СТВХ и СТВУ | 32540-11 |
| Счетчики холодной и горячей воды ВСКМ 90 | 32539-11 |
| Счетчики холодной и горячей воды типа М-Т150 QN | 23553-02 |
| Счетчики холодной и горячей воды MT50 QN, MST50 QN, M-T90 QN, MT50 QN-T (мод.: МТ50 QN) | 23554-02 |
| 1) Для измерения объема теплоносителя применяются счетчики воды класса С в диапазоне расходов от Qt - (переходный расход) до Qmax - (максимальный расход) | |
Конкретный тип и перечень первичных преобразователей и вторичной части приводится в паспорте на теплосчетчик.
Теплосчетчики обеспечивают архивирование информации в энергонезависимой памяти. Емкость архива не менее: часового - 60 суток; суточного - 6 месяцев, месячного - 3 года.

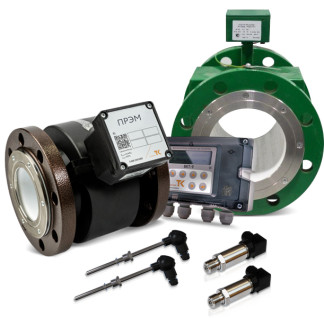

Общий вид теплосчетчиков представлен на рисунке 1. Заводской номер в цифровом формате наносится на самоклеящуюся этикетку типографским способом в соответствии с рисунком 2, которая крепится на лицевой панели тепловычислителя. Нанесение знака поверки на средство измерений не предусмотрено. Места пломбирования для защиты от несанкционированного доступа приведены в описаниях типа и эксплуатационной документации тепловычислителя и первичных преобразователей, входящих в состав теплосчетчика.

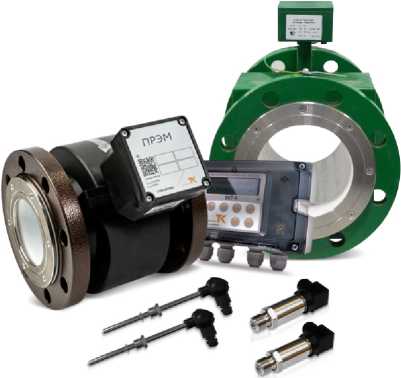

Рисунок 1 - Общий вид теплосчетчиков

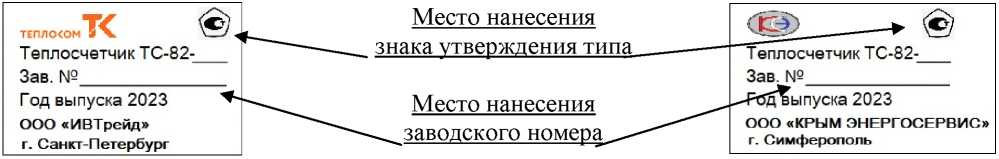

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) теплосчетчика представлено ПО средств измерений утвержденного типа, входящих в состав теплосчетчика. ПО предназначено для сбора и обработки, поступающих данных от средств измерений параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, архивирования данных.
Идентификационные данные входящих в состав теплосчетчика средств измерений утвержденных типов, приведены в описаниях типа на них.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014
Для тепловычислителей данные ПО приведены в таблице 6.
Таблица 6 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||||
| ВКТ-9 | СПТ963 | СПТ962 | СПТ961 | СПТ944 | СПТ941 | СПТ940 | |
| Идентификационное наименование ПО | ВКТ-9-01(02) | _ | _ | _ | _ | _ | _ |
| Номер версии (идентификационный номер ПО) | V01.XX | 01.0.x.xx | 01.0.x.xx | 02 | 1.0.x.x.xx | 1.0.x.x.xx | 1.0.x.x.xx |
| Цифровой идентификатор ПО | 1039 | FFB3 | F409 | 2B12 | 2602 | Cl | E805 |
| Алгоритм вычисления контрольной суммы цифрового идентификатора ПО | CRC-16 | _ | _ | _ | _ | _ | _ |
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений тепловой энергии1), ГДж | от 0 до 9-108 |
| Диапазон измерений тепловой мощности1), ГДж/ч | от 0 до 107 |
| Диапазон измерений объема1), м3 | от 0 до 9-108 |
| Диапазон измерений массы1), т | от 0 до 9-108 |
| Диапазон измерений объемного расхода1), м3/ч | от 0,01 до 106 |
| Диапазон измерений температуры1): - теплоносителя, ° С - окружающего воздуха, °С | от 1 до +180 от -50 до +130 |
| Диапазон измерений разности температур1), °С | от 2 до 175 |
| Диапазон измерений избыточного давления1), МПа | от 0,09 до 2,5 |
| Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в закрытых системах теплоснабжения2): - для класса 23) | ±(3+4- Atn/At+0,02 • Gb/G) |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема): - для класса 23)(по ГОСТ Р 51649-2014), % - для класса 23) (по ГОСТ Р ЕН 1434-1-2011), % | ±(2+0,02^Gb/ Gh), но не более ±5 ±(2+0,02^Gp/G), но не более ±5 |
| Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема: - при применении преобразователя объемного расхода с импульсным выходом, % - при применении преобразователя объемного расхода с частотным выходом, % | 6g ^G + "' |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя и окружающего воздуха, °С | ±(0,4+0,005-|t|) |
| Пределы допускаемой относительной погрешности измерений разности температур, % | ±(0,5+3 •AUAt) |
| Пределы допускаемой, приведенной к диапазону измерений, погрешности при измерении избыточного давления, % | ±2,0 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,05 |
| Примечания - Значения количества теплоты (тепловой энергии) и давления могут также представляться в единицах: Гкал и кгс/см2. - 6g - пределы допускаемой относительной погрешности преобразователя расхода при измерении объемного расхода или объема, %. - 6т - пределы допускаемой относительной погрешности тепловычислителя при измерении объемного расхода или объема, %. - t, At, Д1н - значения температуры, разности температур в подающем и обратном трубопроводе и наименьшее значение разности температур, измеряемые теплосчетчиком, °С. | |
Продолжение таблицы 7
| 1 | 2 |
| - G - значение измеряемого расхода теплоносителя, м3/ч. - Gb - верхний предел измерения расхода теплоносителя, м3/ч. - Gh - нижний предел измерения расхода теплоносителя, м3/ч. - Gp - максимальное значение расхода, при котором теплосчетчик функционирует непрерывно без превышения максимально допускаемой погрешности, м3/ч. 1) Указан максимальный диапазон измерений и измеряемых параметров, зависящий от комплекта поставки теплосчетчика. 2) Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в открытых системах теплоснабжения определяются в соответствии с ГОСТ Р 8.728-2010. 3) Класс в соответствии с приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя», ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011. | |
Таблица 8 - Технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания преобразователей расхода электромагнитных ПРЭМ: - напряжение постоянного тока, В | от 8 до 30 |
| Параметры электрического питания расходомеров-счетчиков электромагнитных Малахит РС-8: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Г ц | от 22,6 до 26,4 от 32 до 40 50±1 |
| Условия эксплуатации преобразователей расхода электромагнитных ПРЭМ: - температура окружающего воздуха, °С - температура измеряемой среды, °С - избыточное давление измеряемой среды, МПа, не более - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более | от -30 до +70 от 0 до +150 1,6 или 2,5 от 84,0 до 106,7 95 |
| Условия эксплуатации расходомеров-счетчиков электромагнитных Малахит РС-8: - температура окружающего воздуха, °С - температура измеряемой среды, °С - избыточное давление измеряемой среды, МПа, не более - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более | от -30 до +55 от 0 до +150 2,5 от 84 до 107 от 30 до 95 |
| Условия эксплуатации ТС, комплектов ТС: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, %, не более | от -50 до +50 95 |
Продолжение таблицы 8
| 1 | 2 |
| Параметры электрического питания датчиков, преобразователей давления1): - напряжение постоянного тока, В | от 3 до 30 |
| Условия эксплуатации датчиков, преобразователей давления: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, %, не более | от -40 до +70 95 |
| Температура измеряемой среды: - для счетчиков холодной воды, °С - для счетчиков горячей воды °С | от +5 до +50 от +5 до +150 |
| Условия эксплуатации тепловычислителей1): - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, %, не более - атмосферное давление, кПа | от -10 до +50 95 от 84,0 до 106,7 |
| Параметры электрического питания тепловычислителей1): - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, В | от 3,6 до 36,0 от 187 до 242 от 49 до 51 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 12 |
| 1) Указан максимальный диапазон, зависящий от комплекта поставки теплосчетчика. | |
наносится на титульный лист руководства по эксплуатации и паспорт теплосчетчика типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Теплосчетчик1) | ТС-82 | 1 шт. |
| Паспорт | ТНРВ.400880.113 ПС2) КРНР.10523.113 ПС3) | 1 экз. |
| Руководство по эксплуатации4) | ТНРВ.400880.113 РЭ | _ |
| Комплект эксплуатационных документов на составные части | _ | Согласно комплекту поставки составных частей |
| 1) Модификация и состав ТС-82 определяется заказом и указывается в паспорте. 2) Обозначение паспорта на теплосчетчик изготовителя ООО «ИВТрейд». 3) Обозначение паспорта на теплосчетчик изготовителя ООО «КРЫМ ЭНЕРГОСЕРВИС». 4) Электронная версия находиться на сайте ООО «ИВТрейд» https://teplocom-sale.ru | ||
приведены в пункте 4.2 «Методы измерений» руководства по эксплуатации ТНРВ.400880.113
РЭ.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
Приказом Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении
Государственной поверочной схемы для средств измерений температуры»;
Приказом Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении
Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»;
ТУ 26.51.52-113-28692086-2023 «Теплосчетчики ТС-82. Технические условия».
