| Номер в госреестре | 90265-23 |
| Наименование СИ | Установки поверочные средств измерений объема и массы |
| Обозначение типа СИ | УПМ-2000 |
| Изготовитель | Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные средств измерений объема и массы УПМ-2000 (далее -установки) предназначены для измерений объема и массы жидкости в потоке, воспроизведения, хранения и передачи единиц массы и объема жидкости в потоке при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений объема жидкости в потоке и/или массы жидкости в потоке.
Принцип действия установок основан на прямом методе измерений объема жидкости с применением мерника металлического, на прямом методе измерений массы жидкости с применением весового устройства.
Установки состоят из средств измерений массы и объема жидкости в потоке, температуры, опорной рамы и электронасоса, оснащенного напорно-всасывающими рукавами.
В качестве средства измерений массы жидкости в потоке применяется весоизмерительное устройство, состоящее из трех датчиков весоизмерительных ТЕМ-254, производства ООО «ИЦ «АСИ», прибора весоизмерительного ПВ-24 (далее - прибор) (регистрационный № 81224-21) с цифровым табло и блока питания. Прибор и блок питания устанавливаются в шкафу приборном, закрепленном на раме.
В качестве средства измерений объема жидкости в потоке применяется мерник металлический из нержавеющей стали номинальной вместимостью 2000 дм3, состоящий из резервуара, измерительной горловины и сливного крана. Горловина мерников имеет пеногаситель, водоуказательное окно со шкальной пластиной, на которую нанесена отметка соответствующей номинальной вместимости мерника при температуре 20 °С и шкала. С противоположных сторон резервуара крепятся две ампулы уровня для контроля мерников в вертикальном положении. В центральной части резервуара смонтировано место для измерений температуры измеряемой среды термометром.
В качестве средства измерений температуры жидкости применяется термометр с пределами допускаемой основной абсолютной погрешности измерений температуры ±0,1 °С и диапазоном измерений температуры от минус 30 °С до +40 °С.
Установки монтируются на опорной раме с лестницей, площадкой для обслуживания мерника, размещения гирь при выполнении поверки и домкратами, предназначенными для выставления установки в вертикальное положение.
Масса измеряемой среды, налитой в мерник, считывается с цифрового табло прибора, соединенного с весоизмерительными датчиками посредством линии связи. Контроль объема жидкости, налитой в мерник, производится по шкале, установленной на горловине мерника. Слив жидкости из мерника производится с помощью электронасоса через напорно-всасывающие рукава.
Установки могут поставляться и эксплуатироваться на автомобильном прицепе или без него.
Общий вид установок представлен на рисунке 1.

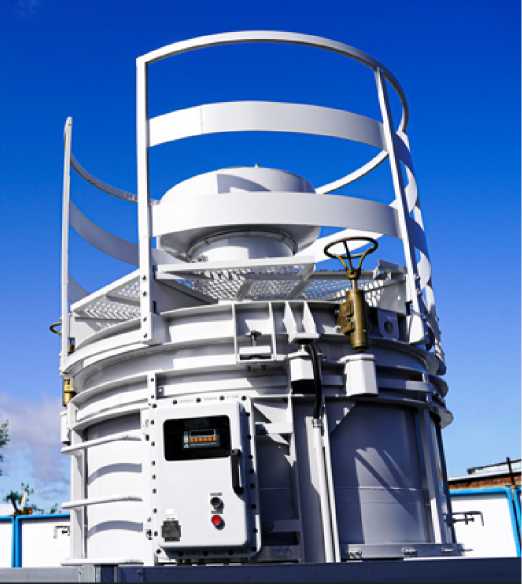

Рисунок 1 - Общий вид установок
В целях предотвращения доступа к узлам настройки (регулировки) установок пломбируются свинцовой (пластмассовой) пломбой или пломбой в виде разрушаемой наклейки, доступ к параметрам регулировки и настройки возможен только при нарушении пломбы.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки приведена на рисунке 2.
Сливной кран мерника
Винты регулировки шкалы мерника
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Прибор ПВ-24
Заводской номер наносится в цифровом формате на маркировочную табличку, расположенную на резервуаре мерника, методом лазерной гравировки или фотохимическим способом.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) прибора весоизмерительного ПВ-24 является встроенным, используется в стационарной (закрепленной) аппаратной части прибора весоизмерительного ПВ-24 с определенными программными средствами.
ПО является встроенным и разделено на метрологическии значимую и метрологически незначимую части. Идентификационные данные метрологически значимой части ПО отображаются на дисплее при включении.
Изменение ПО через интерфейс пользователя невозможно. Кроме того, доступ к параметрам регулировки и настройки возможен только при нарушении пломбы.
ПО предназначено для обработки сигналов, обеспечения взаимодействия с внешними устройствами, а также выполнения отображения результатов измерений. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | Vt 400 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Основные метрологические характеристики
| Наименование | Значение |
| Номинальная вместимость мерника, дм3 | 2000 |
| Вместимость, соответствующая верхней отметке шкалы мерника при температуре 20 °С, дм3 | 2040 |
| Вместимость, соответствующая нижней отметке шкалы мерника при температуре 20 °С, дм3 | 1980 |
Окончание таблицы 2
| Наименование | Значение |
| Цена деления шкалы мерника, дм3 | 1 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении массы жидкости, % | ±0,04 |
| Диапазон измерения массы жидкости, кг | от 1000 до 2040 |
| Цена деления прибора весоизмерительного ПВ-24, кг | 0,1 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении объема жидкости, % | ±0,05 |
| Наименование | Значение |
| Измеряемая среда | жидкость(нефтепродукты и другие неагрессивные жидкости п 0 отношению к материалам мерника) |
| Кинематическая вязкость измеряемой среды, мм2/с, не более | 36 |
| Условия эксплуатации: - температура измеряемой среды, °С - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -30 до + 40 от -30 до +40 от 30 до 95 от 84 до 107 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 323 до 418 от 49 до 51 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 3500 2400 2750 |
| Масса, кг, не более | 1200 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 12 |
наносится на маркировочную табличку, расположенную на резервуаре мерника, методом лазерной гравировки или фотохимическим способом и в верхней части по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная средств измерений объема и массы | УПМ-2000 | 1 шт. |
| Паспорт | УФГИ 2141.01.00.00.00.00 ПС | 1 экз. |
Окончание таблицы 4
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | УФГИ 2141.01.00.00.00.00 РЭ | 1 экз. |
приведены в разделе 2.4 «Порядок работы и метод измерений» УФГИ 2141.01.00.00.00.00 РЭ «Установки поверочные средств измерений объема и массы УПМ-2000» Руководство по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.66-083-10897043-2023 «Установки поверочные средств измерений объема и массы УПМ-2000. Технические условия».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
