| Номер в госреестре | 90268-23 |
| Наименование СИ | Система измерения наведенных токов |
| Обозначение типа СИ | СИНТ-8/20ДНТЭ |
| Изготовитель | Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения наведенных токов СИНТ-8/20ДНТЭ (далее - система СИНТ-8/20ДНТЭ предназначена для измерений действующего значения сигналов силы тока в электрических цепях технических систем и объектов, в том числе опасных, при воздействиях импульсных или повторяющихся высоко и низко частотных электромагнитных полей.
Принцип действия системы СИНТ-8/20ДНТЭ основан на преобразовании сигналов электрического тока, распространяющихся в электрических цепях, в сигналы электрического напряжения с помощью пироэлектрических кристаллов. Сигналы электрического напряжения для передачи по волоконно-оптической линии связи преобразуются в световой сигнал и обратно в электрический для дальнейшей регистрации и обработки с помощью осциллографического регистратора.
Система СИНТ-8/20ДНТЭ состоит из следующих основных частей: восьми измерительных каналов ИК волоконно-оптических линий преобразования медленно изменяющихся импульсных напряжений ПМИН, включающих блоки преобразователей напряжения БПН, волоконно-оптические линии связи ВОЛС, блоки фотоприемников БФП, двадцати датчиков наведенного тока и выделившейся энергии ДНТЭ.
В состав измерительного канала ИК сигналов силы тока входят: один канал волоконнооптических линий преобразования медленно изменяющихся импульсных напряжений ПМИН и один из датчиков наведенного тока и выделившейся энергии ДНТЭ. Система одновременно обеспечивает работу 8 измерительных каналов ИК.
Датчик наведенного тока и выделившейся энергии ДНТЭ (далее - ДНТЭ) подключается к электрической цепи, в которой проводятся измерения. При воздействии на техническое средство, объект импульсных или повторяющихся высоко (низко) частотных эксплуатационных электромагнитных полей в первичной цепи ДНТЭ протекает наведенный электрический ток и выделяется тепловая энергия, которая передается пироэлектрическому кристаллу. Разогрев пироэлектрического кристалла приводит к изменению его поляризации, в результате чего в нагрузочном сопротивлении протекает ток, компенсирующий изменение поляризации кристалла. Сигнал электрического напряжения на нагрузочном сопротивлении усиливается и передается на выход ДНТЭ.
Выход ДНТЭ с помощью соединительного кабеля подключается к соответствующему входу блока преобразователя напряжения БПН, где осуществляется усиление, оптическая развязка и, затем, аналого-цифровое преобразование выходных сигналов.
Цифровые электрические сигналы преобразуются в оптические с помощью оптикоэлектронного устройства БПН и передаются по волоконно-оптической линии связи ВОЛС в блок фотоприемника БФП, где происходит обратное преобразование оптических сигналов в электрические, которые с помощью радиочастотных соединительных кабелей передаются для дальнейшей обработки на осциллографический регистратор.
Все измерительные каналы ИК гальванически развязаны между собой, чувствительность канала определяется типом используемого ДНТЭ.

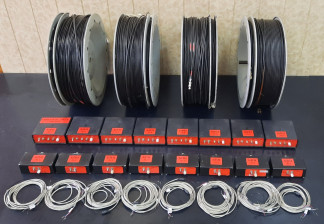

Общий вид системы СИНТ-8/20ДНТЭ с обозначением места нанесения маркировки представлен на рисунке 1.
Пломбирование не предусмотрено.
Заводской номер системы СИНТ-8/20ДНТЭ, зав. № 01, в виде цифрового обозначения нанесён методом цифровой печати на ламинированную табличку, закреплённую на верхней крышке блока фотоприемника БФП.

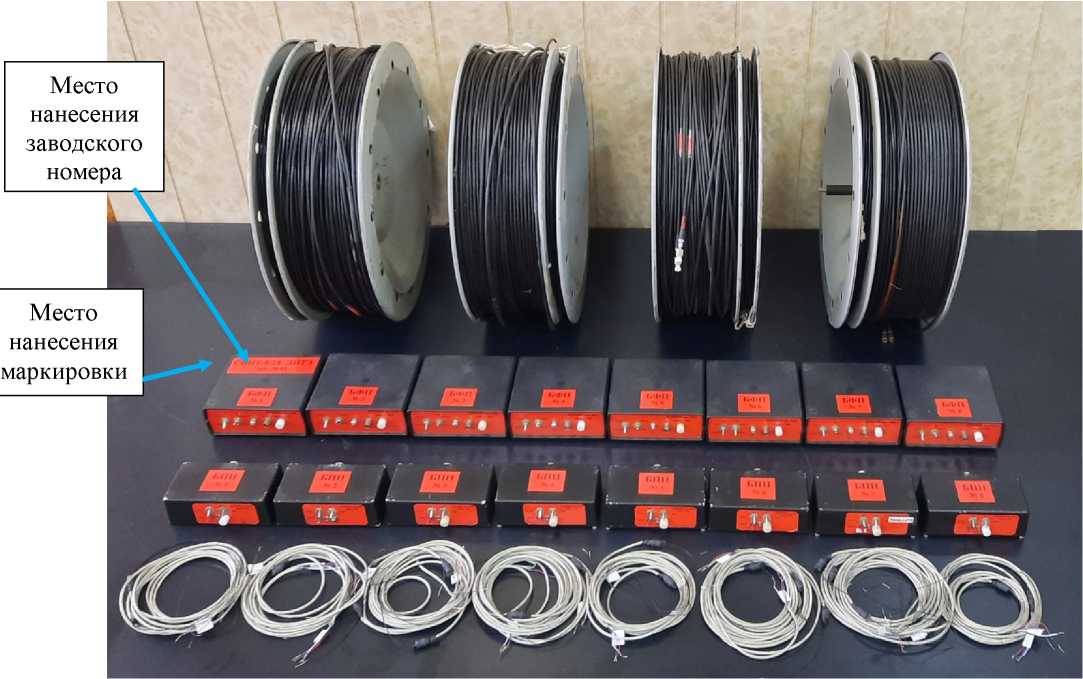

Место нанесения маркировки
I ж '
,М Ц
Место нанесения заводского номера
Рисунок 1 - Общий вид системы СИНТ-8/20ДНТЭ
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых значений амплитуды сигналов силы тока, А* | ± (от 2,040’4 до 2,540’2) |
| Пределы допускаемой относительной погрешности измеряемых значений амплитуды сигналов силы тока, %: - в поддиапазоне ±(от 2,0-10’4 до 8,040’4 А включ.) - в поддиапазоне ±(св. 8,0-10’4 до 2,540’2 А) | ±35 ±15 |
Окончание таблицы 1
| Наименование характеристики | Значение |
| Максимальная длительность измеряемых значений сигналов силы тока, с** | 100 |
| *Диапазон измерений соответствует диапазону выделившейся энергии от 1,0-10’7 до 1,2-10’4 Дж; ** Максимальная допустимая входная амплитуда сигналов силы тока: 5,0 • 10-2 А. | |
| Наименование характеристики | Значение |
| Количество каналов волоконно-оптических линий преобразования медленно изменяющихся импульсных напряжений ПМИН, шт. | 8 |
| Диапазон амплитуд сигнала напряжения на выходе ИК при максимальной допустимой амплитуде импульса силы тока на входе с длительностью по уровню 0,5 от амплитуды равной 10 мс, В | от 0,1 до 5,0 |
| Максимальное выходное напряжения положительной полярности БФП (при работе на нагрузку 1 МОм), В | 4,0 |
| Значение сопротивления нити накаливания ДНТЭ, Ом | от 0,5 до 7,0 |
| Электропитание блока преобразования напряжения БПН: - напряжение питания, В - количество аккумуляторов, шт | от 14 до 16 8 |
| Электропитание блока фотоприемника БФП: - напряжение переменного тока, В - частота переменного тока, Г ц | от 207 до 253 от 49 до 51 |
| Габаритные размеры: - БПН, ДхШхВ, мм, не более - БФП, ДхШхВ, мм, не более - ВОЛС, длина, м, не менее - ДНТЭ, ДхШ, мм, не более | 152x105x55 160x160x70 200 10x30 |
| Масса: - БПН, кг, не более - БФП, кг, не более - ВОЛС, кг, не более - ДНТЭ (общая), г, не более | 1,1 1,0 11,6 80 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +25 °С, %, не более - атмосферное давление, кПа | от +18 до +35 90 от 94 до 107 |
| Примечания: - система одновременно обеспечивает работу 8 измерительных каналов ИК; - в состав измерительного канала ИК сигналов силы тока входят: один канал волоконнооптических линий преобразования медленно изменяющихся импульсных напряжений ПМИН, включающий блок преобразователя напряжения БПН, волоконно-оптическую линию связи и блок фотоприемника БФП и один из датчиков наведенного тока и выделившейся энергии ДНТЭ. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения наведенных токов в составе: Блок преобразователя напряжения Волоконно-оптическая линия связи Блок фотоприемника Датчик наведенного тока и выделившейся энергии | СИНТ-8/20ДНТЭ БПН ВОЛС БФП ДНТЭ РПВШ.432233.001 | 8 шт. 8 шт. 8 шт. 20 шт. |
| Паспорт на датчик наведенного тока и выделившейся энергии | РПВШ.432233.001 ПС | 20 экз. |
| Руководство по эксплуатации | КВФШ.468165.024 РЭ | 1 экз. |
| Формуляр | КВФШ.468165.024 ФО | 1 экз. |
| Упаковка | _ | 1 шт. |
приведены в руководстве по эксплуатации КВФШ.468165.024 РЭ «Система измерения наведенных токов СИНТ-8/20ДНТЭ», раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ГОСТ 8.644-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средства измерений силы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
