| Номер в госреестре | 90271-23 |
| Наименование СИ | Термопреобразователи сопротивления встраиваемого типа |
| Обозначение типа СИ | SP3200 |
| Изготовитель | Shenyang VibroTech Instruments INC, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления встраиваемого типа SP3200 (далее - термопреобразователи или ТС) предназначены для измерений температуры внутри твердых тел (подшипников и др.), а также температуры различных технологических жидкостей механизмов машинных агрегатов различного назначения.
Принцип действия ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры.
Конструктивно ТС выполнены в виде корпуса различной формы, изготовленного из нержавеющей стали, с присоединенным кабелем с удлинительными проводами в тефлоновой оболочке. Внутри корпуса ТС размещены один или два (изолированных друг от друга) платиновых ЧЭ.
ТС на кабеле могут иметь специальную обжимную металлическую тонкостенную трубку, ограничивающую глубину погружения ТС, или подпружиненное байонетное монтажное соединение.
В зависимости от конструктивного исполнения, метрологических и технических характеристик, ТС выпускаются различных модификаций. Структура кода заказа модификаций ТС имеет следующий вид:
SP32AB-CDEEE-FG GG-H
Расшифровка кода заказа ТС приведена в таблице 1.
Таблица 1 - Расшифровка структуры кода заказа ТС
| Код | Описание |
| А: Тип оболочки (корпуса) | |
| А | Корпус типа «А» |
| B | Корпус типа «В» |
| C | Корпус типа «С» |
| D | Корпус типа «D» |
| Е | Корпус типа «Е» |
| F | Корпус типа «F» |
| G | Корпус типа «G» |
| H | Корпус типа «Н» |
| I | Корпус типа «I» |
| Код | Описание |
| J | Корпус типа «J» |
| K | Корпус типа «K» |
| X | Другие варианты корпусов по специальному заказу, габаритные размеры указаны в таблице 3 |
| B: Количество чувствительных элементов | |
| S | 1 |
| D | 2 |
| C: Схема соединения внутренних проводов с чувствительным элементом | |
| 2 | 2-х проводная |
| 3 | 3-х проводная |
| 4 | 4-х проводная |
| D: Класс допуска ТС | |
| 1 | А |
| 2 | B |
| EEE: Длина кабеля с удлинительными проводами | |
| 010 | 1000 мм |
| 015 | 1500 мм |
| 200 | 20000 мм |
| F: Наличие и диаметр ограничительной обжимной трубки, наличие и соединительный размер байонетного соединения | |
| 0 | Отсутствует |
| 1 | 0 3,2 мм (трубка) |
| 2 | 0 6,0 мм (трубка) |
| 3 | 0 4,8 мм (трубка) |
| 4 | М10*1 (байонетное соединение) |
| 5 | М14И.5 (байонетное соединение) |
| 6 | G1/4 (байонетное соединение) |
| 7 | G3/8 (байонетное соединение) |
| Х | в соответствии с заказом |
| GGG: Положение ограничительной обжимной трубки относительно корпуса ТС | |
| 000 | Отсутствует |
| 005 | 500 мм |
| 010 | 1000 мм |
| 200 | 20000 мм |
| H: Категория взрывозащиты | |
| 0 | Без взрывозащиты |
| 1 | Ex ia IIC T1...T6 Ga |
| 2 | EAC, 1 Ex ia IIC T1...T6 Ga |
ТС применяются в условиях ограниченного доступа для измерений температуры и контроля состояния подшипников, других компонентов и механизмов машинных агрегатов различного назначения. После осуществления установки ТС на объекте измерений дальнейший их демонтаж для проведения периодической поверки невозможен в связи с их конструктивными особенностями и ограничением доступа к ТС.
Заводской номер в виде цифрового обозначения (в виде арабских цифр) наносят на этикетку, прикрепляемую к кабелю ТС. Конструкция ТС не предусматривает нанесения на них знака поверки. Пломбирование ТС не предусмотрено.
Фотографии общего вида ТС различных модификаций представлены на рисунке 1. Фотография общего вида ТС с указанием мест нанесения заводского номера представлена на рисунке 2.

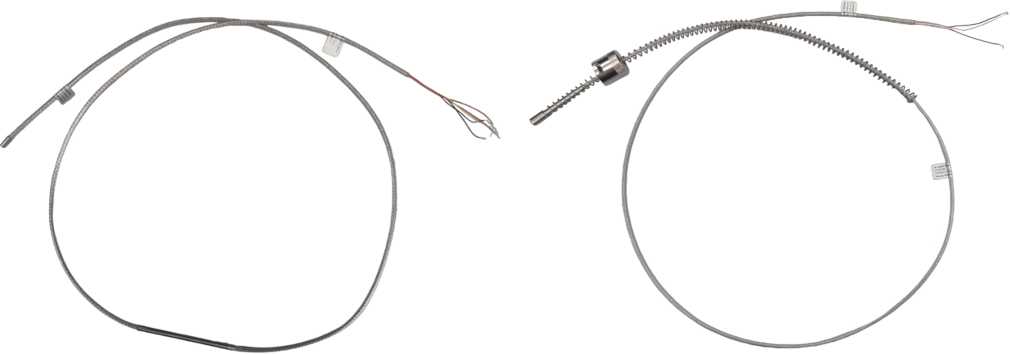

SP32CD SP32KS
Рисунок 1 - Общий вид ТС различных модификаций

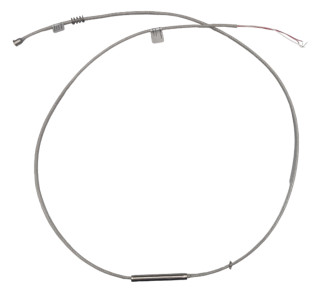

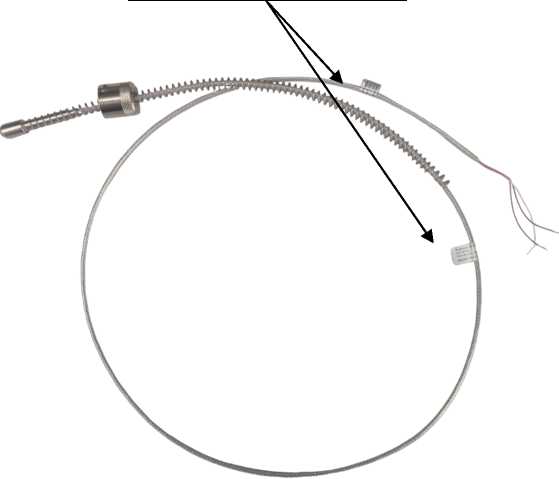

Места нанесения заводского номера
Рисунок 2 - Общий вид ТС модификации SP32HS с указанием мест нанесения заводского номера
отсутствует.
Метрологические и основные технические характеристики ТС приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +260 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751 | Pt100 |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009/МЭК 60751, °С: - для класса А - для класса В | ±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
| Температурный коэффициент ТС, а (по ГОСТ 6651-2009/МЭК 60751), °С-1 | 0,00385 |
| Пределы допускаемых значений дрейфа допуска ТС, °С/ за 1 год | ±(0,03+0,001-|t|) |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Количество ЧЭ в ТС | 1 или 2 |
| Схема внутренних соединений проводов с ЧЭ | 2-x, 3-x, 4-x -проводная |
| Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
| Наименование характеристики | Значение |
| Время термической реакции в воде то,9, с | от 0,3 до 3,0 |
| Время термической реакции в воздухе то,9, с | от 15,0 до 30,0 |
| Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха не выше 80 %, МОм (при 100 В), не менее | 100 |
| Габаритные размеры корпуса ТС (в зависимости от типа), мм: - А - B - C - D - E - F - G - H - I - J - K - X | 6,4x07,0 6,4x04,8 7,6x03,2 7,6x07,6 4,8x04,8 40,0x06,0 40,0x08,0 40,0x06,0 40,0x08,0 40,0x06,0 40,0x08,0 240,0x010,0 200,0x010,0 180,0x010,0 150,0x010,0 120,0x010,0 100,0x010,0 80,0x010,0 60,0x010,0 20,0x03,2 40,0x03,2 |
| Длина кабеля с соединительными проводами, мм | от 1000 до 20000 |
| Масса, кг, не более | 0,5 |
| Материал корпуса и монтажных приспособлений | нержавеющая сталь |
| Маркировка взрывозащиты | 0Ex ia IIC T1...T6 Ga |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP67 |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность, %, не более | от -50 до +260 95 |
| Средняя наработка до отказа, ч, не менее | 160000 |
| Назначенный срок службы, лет | 8 |
наносится на титульный лист паспорта типографским способом.
Комплектность поставки ТС приведена в таблице 4.
Таблица 4
| Наименование | Обозначение | Кол-во |
| Термопреобразователь сопротивления встраиваемого типа | SP3200 | 1 шт. |
| Паспорт (на русском языке) | - | 1 экз. |
приведены в разделе 6 «Подготовка изделия к работе, методика измерений и техническое обслуживание» Паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Международный стандарт МЭК 60751 (2022, 01) Промышленные платиновые термометры сопротивления и платиновые температурные датчики;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы Shenyang VibroTech Instruments INC, Китай на Термопреобразователи сопротивления встраиваемого типа SP3200.
