Номер в госреестре | 90275-23 |
Наименование СИ | Манометры дифференциальные сильфонные |
Обозначение типа СИ | МДС |
Изготовитель | Общество с ограниченной ответственностью "Манометр" (ООО "Манометр"), Саратовская область, г. Энгельс-19 |
Год регистрации | 2023 |
Срок свидетельства | 25.10.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Манометры дифференциальные сильфонные МДС (далее - дифманометры) предназначены для непрерывных измерений дифференциального давления (разности давлений) газообразных или жидких сред.
Принцип действия дифманометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Конструктивно манометры состоят из герметичного корпуса, в котором находится измерительная камера с чувствительным элементом и передаточным механизмом, и встроенного в корпус стрелочного индикатора с циферблатом. Подвод рабочего давления в измерительную камеру манометра производится через подводные каналы корпуса, обозначенные как (+) и (-) для подключения трубопроводов высокого и низкого давления, соответственно.
По устойчивости к воздействию измеряемой среды дифманометры изготавливаются в следующих исполнениях: обыкновенное и коррозионностойкое (Кс). Обыкновенное исполнение включает в себя аммиачное (Ам) и кислородное (К) исполнения.
Структура условного обозначения дифманометров:
[Х1] - [Х2] - [Х3] - [Х4] - [Х5] - [Х6] - [Х7] - [Х8] - [Х9] - [Х10] - [Х11]
Х1 - Обозначение типа: «МДС»;
Х2 - Обозначение модели: «021»;
Х3 - Обозначение исполнения с дополнительными требованиями к поставке: «А», для прочих исполнений - не обозначается;
Х4 - Верхний предел диапазона измерений дифференциального давления;
Х5 - Единицы измерений дифференциального давления: «кПа»; «кгс/см2»;
Х6 - Верхний предел избыточного давления;
Х7 - Единицы измерений избыточного давления: «МПа»; «кгс/см2»;
Х8 - Класс точности: «1,0»; «1,5»;
Х9 - Обозначение для исполнения с вентильным блоком «ВБ», без вентильного блока - не обозначается.
Х10 - Обозначение исполнения: аммиачное «Ам»; кислородное «К»; коррозионностойкое «Кс»; для прочих - не обозначается;
Х11 - Обозначение технических условий производства: «МГРФ.406128.015 ТУ»
Заводские номера наносятся в виде цифрового и (или) буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, на циферблате дифманометра методом печати или рукописным методом. Заводской номер допускается наносить на корпус прибора.
Общий вид манометров представлен на рисунке 1
Знак поверки наносится на корпус манометра и (или) типографическим способом на свидетельство о поверке и (или) в паспорт. Допускается знак поверки наносить на заднюю поверхность корпуса.
мдс
40Jkgf/cm!60
Ы'ММЩ-
^50
Место нанесения знака
утверждения типа
Место нанесение заводского номера
Место нанесения знака поверки

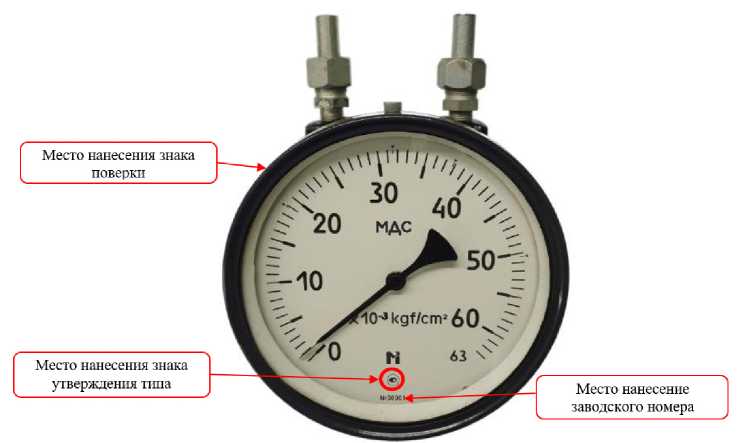

Рисунок 1- Общий вид дифманометров с местами нанесения знака поверки, знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазоны измерений дифференциального давления (перепада давления), кПа(кгс/см2) 1) | от 0 до 6,3(от 0 до 0,063); от 0 до 10(от 0 до 0,1); от 0 до 16(от 0 до 0,16); от 0 до 25(от 0 до 0,25); от 0 до 40(от 0 до 0,4); от 0 до 63(от 0 до 0,63); от 0 до 100(от 0 до 1); от 0 до 160(от 0 до 1,6); от 0 до 250(от 0 до 2,5); от 0 до 400(от 0 до 4); от 0 до 630(от 0 до 6,3) |
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений дифференциального давления(класс точности по ГОСТ 18140-84), % | ±1,0(1,0); ±1,5(1,5)2) |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, %, для дифманометров с классом точности по ГОСТ 18140-84: - 1,0 - 1,5 | ±0,6 ±0,5 |
Примечания: 1) - в зависимости от заказа; Вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной погрешности 2) - фактическое значение погрешности указывается в паспорте |
Наименование характеристики | Значение |
Габаритные размеры (диаметр хглубинахвысота), мм, не более | 160x160x155 |
Верхний предел избыточного давления, МПа (кгс/см2)1) | 6,3(63), 16(160), 25(250), 32(320) |
Масса, кг, не более | 11,0 |
Нормальные условия измерений: - температура окружающей среды, °С, в зависимости от класса точности - 1,0 - 1,5 - относительная влажность, % - атмосферное давление, кПа | от +21 до +25 от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от -50 до +70 98 |
Средний срок службы, лет | 12 |
1) - в зависимости от заказа; |
наносится на циферблат дифманометра методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Манометры дифференциальные сильфонные | МДС | 1 шт. |
Паспорт | МГРФ.406128.015 ПС | 1 экз. |
Руководство по эксплуатации | МГРФ.406128.015 РЭ | 1 экз. |
приведены в разделе 2.1 «Подготовка к использованию» документа МГРФ.406128.015 РЭ Руководство по эксплуатации.
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
МГРФ.406128.015ТУ Манометры дифференциальные сильфонные МДС. Технические условия.
