| Номер в госреестре | 90276-23 |
| Наименование СИ | Блоки сбора данных |
| Обозначение типа СИ | SG Sphere IIoT |
| Изготовитель | Закрытое акционерное общество "Сервис-Газификация" (ЗАО "Сервис-Газификация"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки сбора данных SG Sphere IIoT (далее - блоки) предназначены для измерения электрических сигналов от мостовых резистивных датчиков и термометров сопротивления (Pt100) с последующей передачей результатов измерений в сеть, либо по радио-каналу (LoRa), либо через RS-485 по протоколу MODBUS.
Принцип действия блоков заключается в преобразовании входных аналоговых сигналов напряжения постоянного тока в значения напряжения постоянного тока в цифровом виде с помощью математических расчетов, заложенных в программном обеспечении.
Блоки представляют собой плату, установленную в пластмассовый корпус. Подвод кабелей от первичных преобразователей, питающих и коммутационных кабелей осуществлён с бокового торца блока.

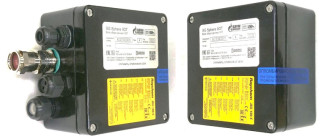

Общий вид блоков с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Место нанесения заводской пломбы
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид блоков
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на металлический шильдик на внешней крышке корпуса. Общий вид шильдика представлен на рисунке 2. Пломбирование блоков осуществляется изготовителем при выпуске из производства.
Нанесение знака поверки на блоки не предусмотрено.
Блок сбора данных НоТ
ГАЗПРОМ
Серийный номер
БЛАГОВЕЩЕНСК
ПЕРЕРАБОТКА
Год выпуска
Рев.
Таг №
[А] СДЕЛАНО [Щвроссии
IP66
1Ехе mb ib НС Тб Gb X
ЗАО "СЕРВИС-ГАЗИФИКАЦИЯ", г.Екатеринбург, ул.Куйбышева д.41, офис 1. www.sgaz.pro, info@sgaz.pro, +7(343)217-01-41
ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ
Рисунок 2 - Общий вид шильдика
Внешнее программное обеспечение (далее - ПО), устанавливающееся на жесткий диск компьютера, служит для управления режимами работы блоков, выбора встроенных измерительных и вспомогательных функций.
Метрологические характеристики блоков нормированы с учетом влияния программного обеспечения. Метрологическая значимая часть ПО отдельно не выделена.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Strain gauge firmware (прошивка) | Strain.exe (утилита для настройки) |
| Номер версии (идентификационный номер) ПО | 0.2.1 | 1.2.2 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений коэффициента преобразования, мВ/В | ±10 |
| Пределы допускаемой приведённой погрешности измерений коэффициента преобразования, % | ±0,05 |
| Диапазон измерений температуры при помощи термопреобразователей сопротивления Pt100, °С | от -196 до +250 |
| Пределы допускаемой абсолютной погрешности измерений температуры при помощи термопреобразователей сопротивления Pt100, °С | ±0,3 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры, мм, не более | |
| - высота | 90 |
| - ширина | 160 |
| - длина | 160 |
| Масса, кг, не более | 1,5 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±10 |
| - частота переменного тока, Г ц | 50±1 |
| - напряжение постоянного тока, В | 3,6±0,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от -52 до +70 |
| - относительная влажность, %, не более | 80 |
| Маркировка взрывозащиты | 1Ex e mb ib IIC T6 Gb X |
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку, расположенную на корпусе блоков, любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок сбора данных SG Sphere IIoT | - | 1 шт. |
| Паспорт | РВГН. 411711.001 ПС | 1 шт. |
| Руководство по эксплуатации | РВГН. 411711.001 РЭ | 1 шт. |
| Батарея питания | - | 1 шт. |
| Коробка взрывозащищенная | - | 1 шт. |
| Методика поверки | - | 1 шт. |
приведены в разделе «Настройка устройства» руководства РВГН.411711.001 РЭ.
Блок сбора данных. SG Sphere IIoT. Технические условия. РВГН.411711.001 ТУ.
| Зарегистрировано поверок | 35 |
| Поверителей | 1 |
| Актуальность данных | 27.09.2024 |
