| Номер в госреестре | 90280-23 |
| Наименование СИ | Вибропреобразователи вихретоковые |
| Обозначение типа СИ | SEN X |
| Изготовитель | GENCON Limited (GENCON LTD), Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи вихретоковые SEN X (далее - преобразователи) предназначены для измерений осевого зазора и частоты вращения механизмов технологического оборудования и преобразования измеренных значений в напряжение постоянного тока.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (драйвера) и соединительного кабеля. Датчик питается высокочастотным напряжением от драйвера. Измерение осевого зазора происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи производятся в одной модификации «Х», а условное обозначение датчиков и драйверов может принимать следующие значения:
Условное обозначение датчиков XPR02:
XPR02 -1-2-3 - 4 - 5 - 6 - 7 - 8
1 - длина кабеля: «0,5» - 5 м; «1,0» - 1 м; «5,0» - 5 м; «7,0» - 7 м; «9,0» - 9 м
2 - защита кабеля: «U» - неармированный двойной экран (стандарт); «G» - кабельный сальник М20, установленный на стандартном кабеле
3 - формат тела: S - прямое крепление (для монтажа на кронштейне); «А» - выход кабеля под прямой угол
4 - тип резьбы: «0» - 1/4"UNF (стандарт); «1» - М6х0,75; «2» - М8*1,25; «3» - 3/8"UNF; «4» -М10х1,5;
«5» - М12х1,25; «6» - 5/6-24UNF; «7» - М8х1,0; «8» - М14х1,5; «9» - М20х1,5
5 - диапазон измерений осевого зазора: «0» - от 0,001 до 2,5 мм
6 - обозначение не имеет силы в РФ
7 - длина резьбы
8 - общая длина корпуса
Условное обозначение датчиков XPR04:
XPR04 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8
1 - длина кабеля: «0,5» - 5 м; «1,0» - 1 м; «1,5» - 1,5 м; «5,0» - 5 м; «7,0» - 7 м; «9,0» - 9 м
2 - защита кабеля: «U» - неармированный двойной экран (стандарт); «G» - кабельный сальник М20, установленный на стандартном кабеле
3 - формат тела: S - прямое крепление (для монтажа на кронштейне); «R» - фиксированная гайка с уплотнительным кольцом для использования с держателем зонда; «А» - выход кабеля под прямой угол
4 - тип резьбы: «0» - 3/8"UNF; «1» - М10х1,0; «2» - М16х1,5; «3» - 3/8"-24UNC; «4» - М18х1,5;
«5» - М14х1,0; «6» - М14х1,5; «7» - М12х1,25; «8» - М10х1,5
5 - диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 2,5 мм (7,87 мВ/мкм); «1» - от 0,001 до 4 мм (3,94 мВ/мкм)
6 - обозначение не имеет силы в РФ
7 - длина резьбы
8 - общая длина корпуса
Условное обозначение датчиков XPR08:
XPR08 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8
1 - длина кабеля: «1,0» - 1 м; «5,0» - 5 м; «7,0» - 7 м; «9,0» - 9 м
2 - защита кабеля: «U» - небронированный двойной экран (стандарт); «С» - Кондуит (гофрированная нержавеющая сталь); «S» - термоусадочная изоляция поверх кабелепровода; «G» - кабельный сальник М20, установленный на стандартном кабеле
3 - формат тела: S - прямое крепление (для монтажа на кронштейне)
4 - тип резьбы: «0» - М30х2,0; «1» - 11/4-12
5 - диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 12,0 мм (1,38 мВ/мкм)
6 - обозначение не имеет силы в РФ
7 - длина резьбы
8 - общая длина корпуса
Условное обозначение датчиков XPR12:
XPR12 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8
1 - длина кабеля: «1,0» - 1 м; «5,0» - 5 м; «7,0» - 7 м; «9,0» - 9 м
2 - защита кабеля: «U» - небронированный двойной экран (стандарт); «С» - Кондуит (гофрированная нержавеющая сталь); «S» - термоусадочная изоляция поверх кабелепровода; «G» - кабельный сальник М20, установленный на стандартном кабеле
3 - формат тела: S - прямое крепление (для монтажа на кронштейне)
4 - тип резьбы: «0» - М24х3,0; «1» - М30х2,0
5 - диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 2,5 мм (7,87 мВ/мкм); «1» - от 0,001 до 8 мм (1,97 мВ/мкм)
6 - обозначение не имеет силы в РФ
7 - длина резьбы
8 - общая длина корпуса
Условное обозначение датчиков XPD12:
XPD12 - 1 - 2 - 3 - 4
1 - длина кабеля: «1,0» - 1 м; «5,0» - 5 м; «7,0» - 7 м; «9,0» - 9 м
2 - защита кабеля: «U» - небронированный двойной экран (стандарт); «С» - Кондуит (гофрированная нержавеющая сталь); «S» - термоусадочная изоляция поверх кабелепровода; «G» - кабельный сальник М20, установленный на стандартном кабеле
3 - диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 12,0 мм (1,38 мВ/мкм)
4 - обозначение не имеет силы в РФ
Условное обозначение датчиков XPD25
XPD25- 1 - 2 - 3 - 4
1 - длина кабеля: «1,0» - 1 м; «5,0» - 5 м; «7,0» - 7 м; «9,0» - 9 м
2 - защита кабеля: «U» - небронированный двойной экран (стандарт); «С» - Кондуит (гофрированная нержавеющая сталь); «S» - термоусадочная изоляция поверх кабелепровода; «G» - кабельный сальник М20, установленный на стандартном кабеле
3 - диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 12,0 мм (1,38 мВ/мкм)
4 - обозначение не имеет силы в РФ
Условное обозначение датчиков PRI04
PRI04 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8
1 - длина кабеля: «5,0» - 5 м; «10,0» - 10 м
2 - защита кабеля: «U» - небронированный двойной экран (стандарт); «A» - бронированная оплетка из нержавеющей стали
3 - формат тела: S - прямое крепление (для монтажа на кронштейне); «R» - фиксированная гайка с уплотнительным кольцом для использования с держателем зонда; «А» - выход кабеля под прямой угол
4 - тип резьбы: «0» - 3/8"UNF; «1» - М10*1,0
5 - диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 2,5 мм (7,87 мВ/мкм)
6 - обозначение не имеет силы в РФ
7 - длина резьбы
8 - общая длина корпуса
Условное обозначение драйверов XED02
XED02 - 1 -2-3
1 - способность работы с длиной кабеля: «U» - универсальный (стандарт) драйвер для работы с кабелями длиной 5 м, 7 м и 9 м; «S» - специальный, для работы с остальными кабелями.
2 - способность работы с датчиками, имеющие диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 2,5 мм (7,87 мВ/мкм)
3 - обозначение не имеет силы в РФ
Условное обозначение драйверов XED04
XED04 - 1 -2-3
1 - способность работы с длиной кабеля: «U» - универсальный (стандарт) драйвер для работы с кабелями длиной 5 м, 7 м и 9 м; «S» - специальный, для работы с остальными кабелями.
2 - способность работы с датчиками, имеющие диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 2,5 мм (7,87 мВ/мкм); «1» - от 0,001 до 4 мм (3,94
мВ/мкм)
3 - обозначение не имеет силы в РФ
Условное обозначение драйверов XED08
XED08 - 1 -2-3
1 - способность работы с длиной кабеля: «U» - универсальный (стандарт) драйвер для работы с кабелями длиной 5 м, 7 м и 9 м; «S» - специальный, для работы с остальными кабелями.
2 - способность работы с датчиками, имеющие диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 8,0 мм (1,97 мВ/мкм)
3 - обозначение не имеет силы в РФ
Условное обозначение драйверов XED12
XED12 - 1-2-3
1 - способность работы с длиной кабеля: «U» - универсальный (стандарт) драйвер для работы с кабелями длиной 5 м, 7 м и 9 м; «S» - специальный, для работы с остальными кабелями.
2 - способность работы с датчиками, имеющие диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 12,0 мм (1,38 мВ/мкм)
3 - обозначение не имеет силы в РФ
Условное обозначение драйверов DNX8031
DNX8031 - 1-2-3
1 - способность работы с длиной кабеля: «U» - универсальный (стандарт) драйвер для работы с кабелями длиной 5 м, 7 м и 9 м; «S» - специальный, для работы с остальными кабелями.
2 - способность работы с датчиками, имеющие диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от 0,001 до 0,1 мм (6,25 мА/мкм); «1» - от 0,001 до 0,125 мм (7,81 мА/мкм); «2» - от 0,001 до 0,25 мм (15,63 мА/мкм)
3 - обозначение не имеет силы в РФ
Условное обозначение драйверов DNX8033
DNX8033 - 1 - 2 -3
1 - способность работы с длиной кабеля: «U» - универсальный (стандарт) драйвер для работы с кабелями длиной 5 м, 7 м и 9 м; «S» - специальный, для работы с остальными кабелями.
2 - способность работы с датчиками, имеющие диапазон измерений осевого зазора (номинальный коэффициент преобразования): «0» - от -1,0 до 1,0 мм (125 мА/мкм); «1» - от -0,6 до 0,6 мм (75 мА/мкм); «2» - от 0,001 до 0,25 мм (15,63 мА/мкм)
3 - обозначение не имеет силы в РФ
Условное обозначение драйверов DNX8038
DNX8038 - 1 - 2 - 3 - 4
1 - способность работы с длиной кабеля: «U» - универсальный (стандарт) драйвер для работы с кабелями длиной 5 м, 7 м и 9 м; «S» - специальный, для работы с остальными кабелями.
2 - способность работы с датчиками, имеющие диапазон измерений частоты вращения: «0» - от 0 до 5000 об/мин; «1» - от 0 до 10000 об/мин
3 - количество зубьев
4 - обозначение не имеет силы в РФ
Серийный номер датчика маркируется на проводе, серийный номер драйвера маркируется на боковой панели корпуса. Серийные номера датчика и драйвера представлены в буквенноцифровом обозначении и наносятся на провод датчика и на корпус драйвера методом наклейки.
Место нанесения знака поверки на средства измерений не предусмотрены. Пломбирование преобразователей не предусмотрено.
Общий вид преобразователей представлены на рисунках 1-2.

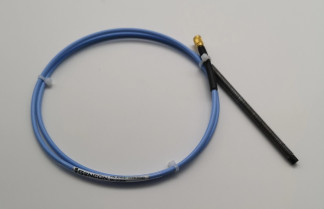

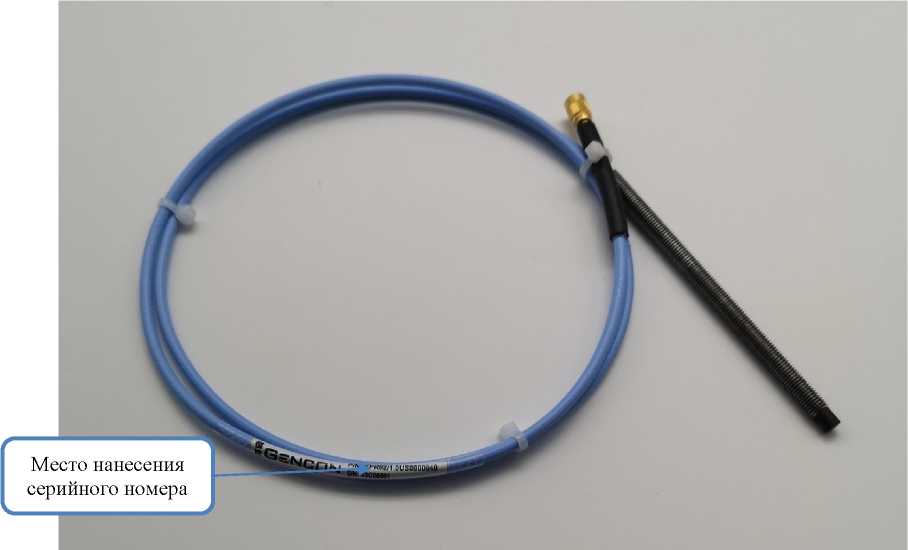

Рисунок 1 - Общий вид датчиков с указанием места нанесения серийного номера

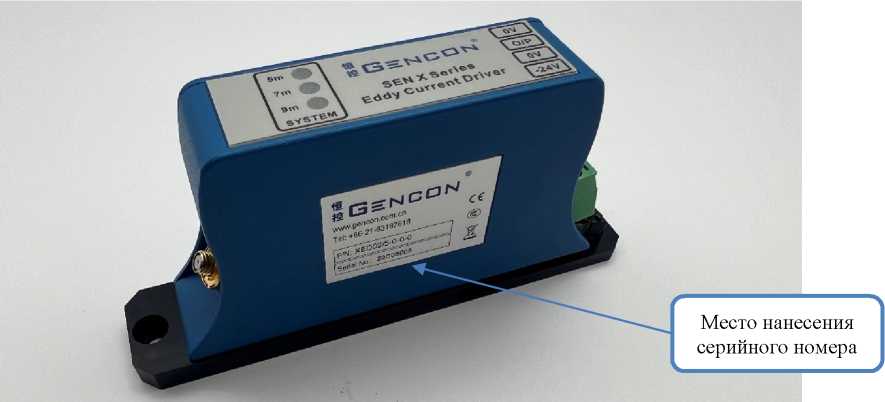

Рисунок 2 - Общий вид драйверов с указанием места нанесения серийного номера
Метрологические и основные характеристики представлены в таблицах 1-2
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений осевого зазора (при последующем преобразовании измеренных значений в напряжение постоянного тока), мм1)2) | от 0,001 до 2,5 от 0,001 до 4,0 от 0,001 до 8,0 от 0,001 до 12,0 |
| Номинальный коэффициент преобразования осевого зазора в напряжение постоянного тока, мВ/мкм1)2) | 7,87; 3,94; 1,97; 1,38; 0,63 |
| Пределы допускаемого относительного отклонения действительного коэффициента преобразования осевого зазора в напряжение постоянного тока, %2) | ±5,0 |
| Диапазон рабочих частот, Гц1)2) | от 10 до 1000 от 10 до 5000 от 10 до 10000 |
| Нелинейность амплитудной характеристики в диапазоне рабочих частот, %2) | ±3,0 |
| Диапазон измерений частоты вращения, об/мин2) | от 0 до 5000 от 0 до 10000 |
| Выходной сигнал в виде силы постоянного тока при измерении частоты вращения, мА | от 4 до 20 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений частоты вращения погрешности, %2) | ±2,0 |
| 1) - в зависимости от заказа 2)- характеристики нормированы при работе с марками стали 40ХФА и 38ХМА | |
| Наименование характеристики | Значение |
| Рабочие условия измерений (для датчиков): | |
| - температура окружающей среды, °С | от -30 до +120 |
| - относительная влажность, %, | от 30 до 95 |
| - атмосферное давление, кПа | от 84 до 106 |
| Рабочие условия измерений (для драйверов): | |
| - температура окружающей среды, °С | от -30 до +90 |
| - относительная влажность, %, | от 45 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры датчиков (без учета кабеля), мм, не | |
| более: | 27 |
| - диаметр | 250 |
| - длина | |
| Габаритные размеры трансмиттеров, мм, не более: | |
| - длина | 111 |
| - высота | 58 |
| - ширина | 25 |
| Масса преобразователя (с учетом кабеля), кг, не более | 1 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вибропреобразователь вихретоковый в | SEN X | 1 шт. |
| составе: | ХХХ1) | 1 шт. |
| - датчик | ХХХ1) | 1 шт. |
| - драйвер | ||
| Руководство по эксплуатации | - | 1 экз. |
| 1) - в соответствии с заказом | ||
приведены в разделе 2.3 «Подготовка к работе» руководства по эксплуатации
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия GENCON Limited.
| Зарегистрировано поверок | 46 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
