| Номер в госреестре | 90289-23 |
| Наименование СИ | Скобы рычажные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Dasqua Technology Ltd, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы рычажные (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Принцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
К средствам измерений данного типа относятся скобы модели 4146.
Скобы состоят из корпуса, встроенного отсчетного устройства, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, теплоизоляционных накладок, а также упора или без него.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Товарный знак наносится на паспорт скоб типографским методом и
на циферблат краской или с помощью наклейки.
Заводской номер скобы в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на переставную пятку или теплоизоляционную накладку скобы краской, лазерной маркировкой или в виде наклейки, в местах, указанных на рисунке 2.
Возможность нанесения знака поверки на средство измерений отсутствует.

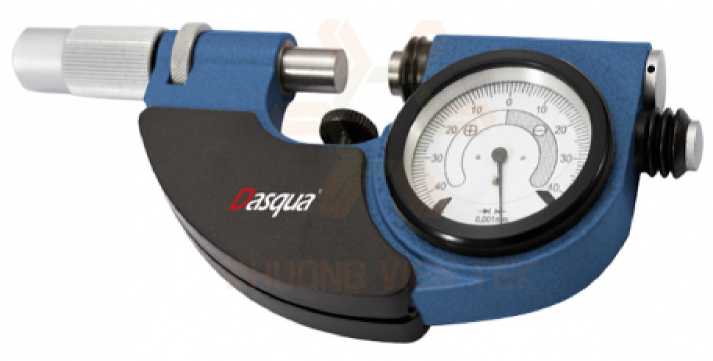

Общий вид скоб указан на рисунке 1.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид скоб

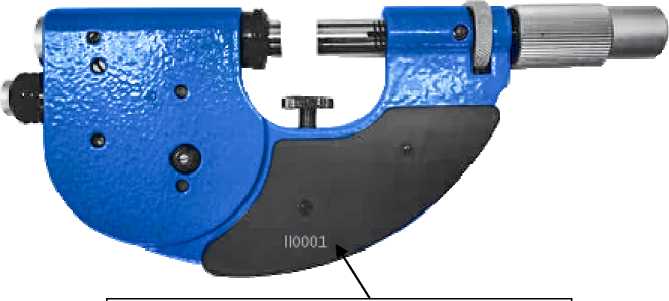

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Таблица 1 - Метрологические характеристики скоб
| Диапазон измерений скоб, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мкм | ||
| Цена деления, мм | Диапазон показаний, мм | ±30 делений включ.от нулевого штриха | св. ±30 делений от нулевого штриха | |
| От 0 до 25 | 0,001 | От -0,04 до +0,04 | ±1,0 | ±2,0 |
| От 25 до 50 | ±1,0 | ±2,0 | ||
| От 50 до 75 | ±1,0 | ±2,0 | ||
| От 75 до 100 | ±1,0 | ±2,0 | ||
Таблица 2 - Допуски плоскостности и параллельности, размах показаний
| Диапазон измерений скоб, мм | Допуск, мкм | Размах показаний, цены деления шкалы отсчетного устройства, не более | |
| плоскостности | параллельности | ||
| От 0 до 25 | 0,3 | 0,9 | 1/3 |
| От 25 до 50 | |||
| От 50 до 75 | 1,2 | ||
| От 75 до 100 | |||
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы, сколы.
Таблица 3 - Габаритные размеры и масса
| Диапазон измерений скоб, мм | Г абаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| От 0 до 25 | 185х21х80 | 1,1 |
| От 25 до 50 | 215х21х95 | 1,2 |
| От 50 до 75 | 240х21х110 | 1,4 |
| От 75 до 100 | 270х21х130 | 1,6 |
Таблица 4 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Скоба рычажная | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Порядок работы» паспорта скоб.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’ 9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
Стандарт предприятия Dasqua Technology Ltd «Скобы рычажные».
| Зарегистрировано поверок | 20 |
| Поверителей | 5 |
| Актуальность данных | 17.09.2024 |
