| Номер в госреестре | 90291-23 |
| Наименование СИ | Трансформаторы напряжения электронные |
| Обозначение типа СИ | I-TOR |
| Изготовитель | Общество с ограниченной ответственностью "АЙ-ТОР" (ООО "АЙ-ТОР"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 26.10.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения электронные I-TOR (далее - трансформаторы) предназначены для масштабных преобразований напряжения в сетях переменного тока промышленной частоты с номинальным напряжением 6 или 10 кВ до значений, пригодных для измерений стандартными приборами, а также для создания гальванической развязки между сетью и приборами.
Принцип действия трансформаторов основан на методе емкостно-омического деления напряжения с последующей передачей полученного сигнала на блок обработки информации, где он корректируется и усиливается до нормированной величины, соответствующей масштабному преобразованию всего трансформатора.
Трансформаторы состоят из компонента высоковольтного, кабеля связи и блока обработки информации.
Компонент высоковольтный изготавливается в виде опорной или навинчиваемой конструкции и подключается непосредственно к высоковольтной сети. Корпус компонента высоковольтного выполнен из полимерной изоляции. Компонент высоковольтный служит для первичного преобразования напряжения сети.
Кабель связи представляет собой провод с элементами для присоединения его к несущим конструкциям.
Блок обработки информации представляет собой устройство для преобразований напряжения, получаемого по кабелю связи, в электрические величины, предназначенные для измерений стандартными приборами.
Трансформаторы являются однофазными. На корпусе расположены резьбовые выводы для подключения первичного напряжения и вторичных выводов.
На корпусе компонента высоковольтного и блока обработки информации трансформаторы имеют табличку с техническими данными, на которой напечатан заводской номер методом типографской печати в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Нанесение знака поверки на трансформатор не предусмотрено.
Трансформаторы пломбируются от несанкционированного доступа нанесением наклеек на блок обработки информации в месте соединения крышки с корпусом.
Трансформаторы изготавливаются в следующих модификациях, которые отличаются номинальным значением преобразуемого напряжения: I-TOR-6-U-1-EVT У2, I-TOR-10-U-1-EVT У2, I-TOR-6-U-2-EVT У2 и I-TOR-10-U-2-EVT У2.
Структура обозначения модификаций:
категория
Рабочее положение преобразователей в пространстве - любое.
Общий вид средства измерений, места нанесения заводского
номера и места
пломбировки от несанкционированного доступа приведены на рисунках с 1 по 3.
А

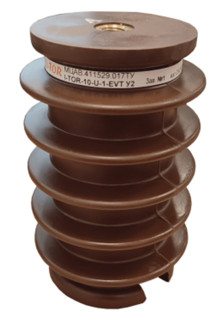

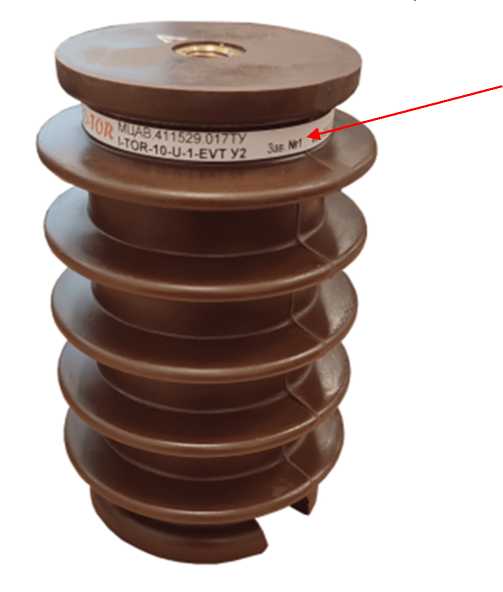

Рисунок 1 - Общий вид компонента высоковольтного опорной конструкции и обозначение места нанесения заводского номера (А)
А

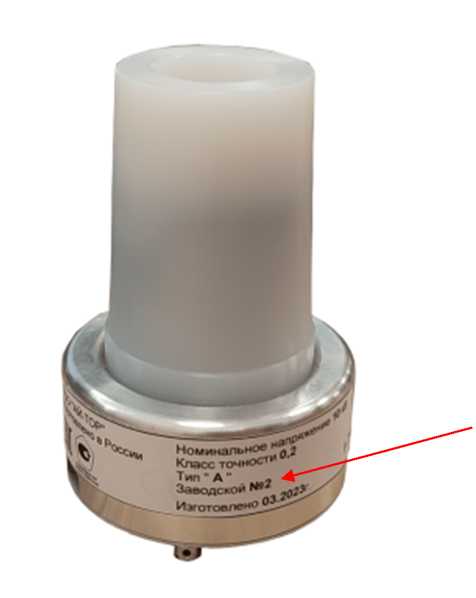

Рисунок 2 - Общий вид компонента высоковольтного навинчиваемой конструкции и обозначение места нанесения заводского номера (А)
Б

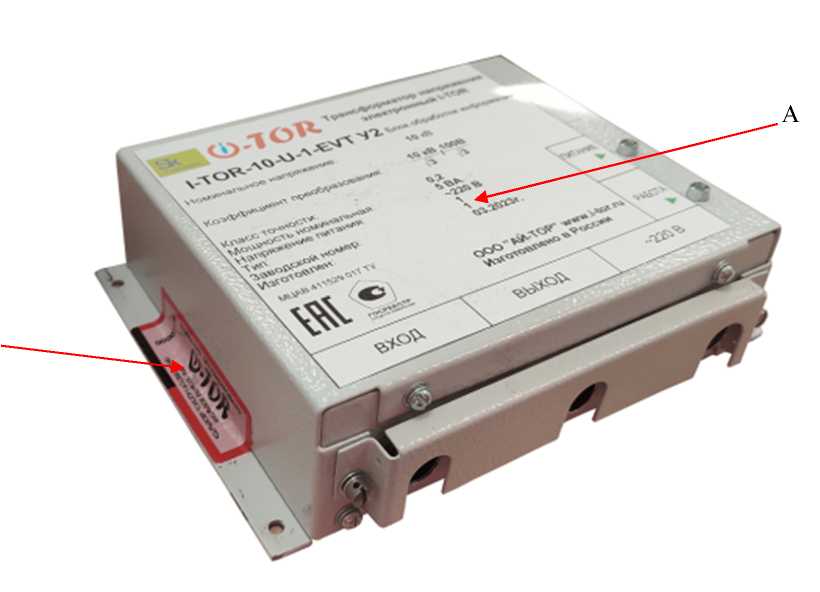

Рисунок 3 - Общий вид блока обработки информации, обозначение места нанесения заводского номера (А) и обозначение места пломбировки от несанкционированного доступа (Б)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения первичного напряжения переменного тока Uhom1, кВ | 6/\3 или 10/^3 |
| Диапазон значений первичного напряжения переменного тока, кВ | от 0^Uhom1 до 1,2-Uhom1 |
| Номинальное значение коэффициента масштабного преобразования | Uhomi-^3/100 |
| Класс точности масштабного преобразования по ГОСТ Р МЭК 60044-7-2010 | 0,2 |
| Номинальное значение вторичной нагрузки, В^А | 5 |
| Номинальная частота переменного тока, Г ц | 50 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжения переменного тока, В | от 176 до 242 |
| - частота переменного тока, Г ц | от 49,5 до 50,5 |
| Условия эксплуатации У2 по ГОСТ 15150-69 в диапазоне | |
| температур, оС | от -40 до +50 |
| Г абаритные размеры, мм, не более - блока измерительного опорной конструкции (максимальный | |
| диаметр х высота) | 65 х 120 |
| - блока измерительного навинчиваемой конструкции | |
| (максимальный диаметр х высота) | 77 х 105 |
| - блока обработки информации (ширина х длина х высота) | 54 х 207 х 167 |
| Масса, кг, не более - блока измерительного опорной конструкции | 0,7 |
| - блока измерительного навинчиваемой конструкции | 0,6 |
| - блока обработки информации | 2,4 |
| Средний срок службы, лет, не менее | 25 |
| Средняя наработка на отказ, ч, не менее | 160000 |
наносится на информационную табличку компонента высоковольтного и блока обработки информации методом типографской печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения электронный I-TOR | МЦАВ.411529.017 | 1 |
| Руководство по эксплуатации | МЦАВ.411529.017 РЭ | 1 на 3 трансформатора |
| Паспорт | МЦАВ.411529.017ПС | 1 |
приведены в разделе 2 «Описание и работа» документа МЦАВ.411529.017 РЭ «Трансформаторы напряжения электронные I-TOR. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р МЭК 60044-7-2010 «Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения»;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Государственный первичный специальный эталон и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
МЦАВ.411529.017 ТУ «Трансформаторы напряжения электронные I-TOR. Технические условия».
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
