| Номер в госреестре | 90293-23 |
| Наименование СИ | Тестеры-имитаторы сигналов многофункциональные |
| Обозначение типа СИ | AXT-MF |
| Изготовитель | Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 26.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры-имитаторы сигналов многофункциональные AXT-MF (далее - тестеры-имитаторы) предназначены для воспроизведения переменного электрического напряжения (синусоидальной формы - с заданными значениями частоты и действующего значения; импульсных последовательностей - с заданными значениями частоты, амплитуды и длительности импульсов), постоянного электрического напряжения, электрического сопротивления, электрической ёмкости; для преобразования (деления) постоянного и переменного напряжения; для измерения постоянного электрического напряжения и электрического сопротивления.
Принцип действия тестеров-имитаторов в режиме воспроизведения аналоговых сигналов переменного и постоянного электрического напряжения основан на цифроаналоговом преобразовании задаваемых оператором кодов. Воспроизведение импульсных последовательностей основано на выборке из памяти встроенного управляющего компьютера тестеров-имитаторов и цифро-аналоговом преобразовании кодовых последовательностей. Измерение постоянного электрического напряжения выполняется за счет аналого-цифрового преобразования входных аналоговых сигналов в цифровые коды. Измерение электрического сопротивления постоянному току основано на аналого-цифровом преобразовании падения напряжения на внешнем датчике, имеющем характеристики электрического сопротивления, при протекании через датчик постоянного тока от встроенного в тестеры-имитаторы источника (генератора тока), с последующим расчетом значения электрического сопротивления.
Операции подготовки кодов для воспроизведения аналоговых сигналов и математическая обработка результатов измерения аналоговых сигналов выполняются под управлением встроенного в тестеры-имитаторы управляющего компьютера. Взаимодействие с оператором осуществляется с помощью дисплея с емкостным сенсорным экраном, предназначенным для управления и вывода информации.
Конструктивно тестеры-имитаторы представляют собой автономный переносной прибор в металлическом корпусе, снабженный ручкой-скобой. В тестерах-имитаторах размещаются модуль встроенного управляющего компьютера и функциональные модули, формирующие и принимающие сигналы объектов тестирования. Конфигурация каналов функциональных модулей определяется при заказе. Встроенный модуль источника питания формирует внутренние напряжения питания тестеров-имитаторов из внешнего переменного или постоянного электрического напряжения (подключение к внешнему питанию определяется при заказе).
Кроме аналоговых сигналов тестеры-имитаторы позволяют тестировать системы с последовательными каналами информационного обмена, формировать и принимать дискретные сигналы (в зависимости от конфигурации каналов).
На лицевой панели тестеров-имитаторов размещены ЖК-дисплей с сенсорной панелью, кнопка включения питания со светодиодным индикатором, а также разъемы интерфейсов, обеспечивающих возможность интеграции тестеров-имитаторов в системы диагностики верхнего уровня. На задней панели тестеров-имитаторов размещены выключатель питания и разъем для подключения внешней сети переменного или постоянного тока; гнездо предохранителя питания; вентилятор; разъемы для подключения объектов тестирования (определяются конфигурацией каналов тестеров-имитаторов при заказе).
Тестеры-имитаторы применяются при производстве, испытаниях, эксплуатации и ремонте электронных блоков и систем.
Общий вид и вид задней панели тестеров-имитаторов показаны на рисунках 1 и 2.
Модель, заводской номер, дата выпуска нанесены на заднюю панель тестеров-имитаторов методом шелкографии.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид тестеров-имитаторов
Место нанесения заводского номера
Место установки разрушаемой пломбы (шильд-наклейки)

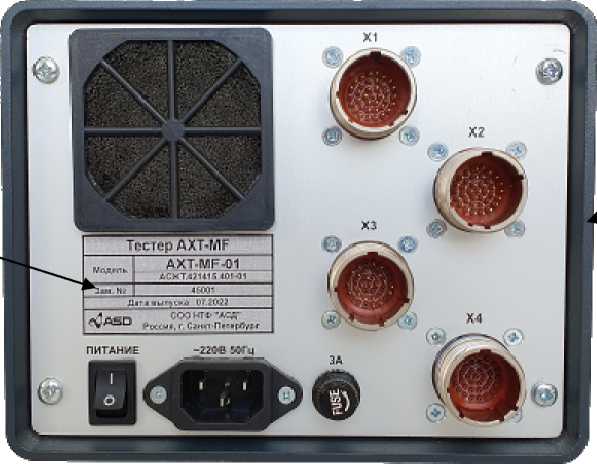

Рисунок 2 - Задняя панель тестеров-имитаторов
Программное обеспечение (далее - ПО) тестеров-имитаторов состоит из встроенного ПО, необходимого для работы СИ «Тестеры-имитаторы сигналов многофункциональные AXT-MF», реализации алгоритмов выбранных пользователем выходных сигналов и измерения входных сигналов, организации управления и взаимодействия с пользователем ПО, обработки, передачи, визуализации и хранения информации, поступающей от первичных преобразователей. Встроенное ПО является метрологически значимым. Встроенное ПО закрыто от чтения и записи на стадии производства и, дополнительно, конструкция прибора исключает несанкционированный доступ к нему.
Уровень защиты встроенного ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Цифровой идентификатор (номер версии) | 1.17.1 и выше |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики каналов воспроизведения аналоговых сигналов
| Измеряемый параметр | Номер канала воспроизв едения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности воспроизведения |
| 1 | 2 | 3 | 4 |
| Переменное электрическое напряжение | U1 | напряжение от 10,000 до 1000,000 мВ частота от 10,0 до 1000,0 Гц | ± (0,004 • Ux + 0,4) мВ ±0,1 Гц |
| U2 | напряжение от 0,10 до 8,00 В частота: от 10,0 до 1500,0 Гц от 1500,0 до 10000,0 Гц | ±0,03 В ±0,1 Гц ±1,0 Гц | |
| U3 | напряжение от 0,100 до 12,000 В частота от 10,0 до 1000,0 Гц | ±0,036 В ±0,1 Гц | |
| Постоянное электрическое напряжение | U4 | от -50,00 до 50,00 мВ от -100,0 до 100,0 мВ | ±0,05 мВ ±0,1 мВ |
| U5 | от -10,00 до 10,00 В | ±0,01 В | |
| Импульсные последовательности | U6 | амплитуда от 1,00 до 10,00 В | ±0,06 • Ux В |
| частота от 50,0 до 5000,0 Гц | ±0,5 Гц | ||
| длительность импульсов от 20,0 до 1000,0 мкс (частота от 1000 до 5000 Гц) от 20,0 до 20000,0 мкс (частота от 50 до 1000 Гц) | ±0,1 мкс ±1,0 мкс | ||
| Деление внешнего постоянного электрического напряжения | U7 | от 0,000 до 10,000 В | ± (0,002 • Ux + 0,002) В |
| Деление внешнего переменного электрического напряжения | U8 | от 0,010 до 10,000 В от 100 до 5000 Гц | ± (0,004 • Ux + 0,004) В |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| Электрическое сопротивление | R1 | от 15,00 до 100,00 Ом | ±0,04 Ом |
| от 100,0 до 1000,0 Ом | ±0,0004 • Rx Ом | ||
| от 1000 до 10000 Ом | ±0,004 • Rx Ом | ||
| от 10000 до 50000 Ом | ±0,01 • Rx Ом | ||
| от 50000 до 100000 Ом | ±0,05 • Rx Ом | ||
| Электрическая емкость | C1 | от 12,0 до 150,0 пФ | ±0,3 пФ |
| от 150,000 до 4000,000 пФ | ± (0,002 • Cx) пФ | ||
| П р и м е ч а н и е - Ux, Rx, Cx - номинальные значения величин. | |||
Таблица 3 - Метрологические характеристики каналов измерения аналоговых сигналов
| Измеряемый параметр | Номер канала измерения | Диапазоны измерений | Пределы допускаемой основной абсолютной погрешности воспроизведения |
| Постоянное электрическое напряжение | Uin1 | от -10,000 до 10,000 В | ±0,006 В |
| Электрическое сопротивление | Rin1 | от 0,0000 до 1000,0000 Ом | ± (0,0004 • Rx + 0,02) Ом |
| от 1000,0 до 10000,0 Ом | ± (0,0004 • Rx + 0,5) Ом | ||
| от 10000 до 100000 Ом | ± (0,0004 • Rx + 5) Ом | ||
| от 100000 до 1000000 Ом | ± (0,0005 • Rx + 50) Ом | ||
| П р и м е ч а н и е - Rx - номинальные значения электрического сопротивления. | |||
| Наименование характеристики | Значение |
| 1 | 2 |
| Дисплей (сенсорный ёмкостной) | 5,5" LCD |
| Электропитание (вариант подключения определяется по заказу): напряжение переменного тока частотой 50 Гц, В напряжение постоянного тока, В | от 198 до 242 от 18 до 36 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа | от 0 до +40 до 75 от 84,0 до 106,7 |
| Время установления рабочего режима, с, не более | 40 |
| Потребляемая мощность, В^А, не более | 400 |
Продолжение таблицы 4
| 1 | 2 |
| Интерфейс связи для удаленного управления | - USB 2.0 - Ethernet |
| Габаритные размеры (ШхВхГ), мм, не более | 250 х 150 х 330 |
| Масса, кг, не более | 6 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 10000 |
наносится на лицевую панель тестеров-имитаторов методом шелкографии и на титульный лист руководства по эксплуатации АСЖТ.421415.401 РЭ типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Тестер-имитатор сигналов многофункциональный | AXT-MF | 11) |
| Шнур питания от сети 220В | - | 1 1) |
| Кабель питания от источника напряжения постоянного тока | - | 1 1) |
| Руководство по эксплуатации | АСЖТ.421415.401 РЭ | 1 2) |
| Паспорт | АСЖТ.421415.401 ПС | 1 2) |
| Методика поверки | АСЖТ.421415.401 МП | 1 2) |
| П р и м е ч а н и я 1) - согласно заказной спецификации; 2) - поставляется по одному экземпляру на комплект. | ||
приведены в разделе 1 руководства по эксплуатации АСЖТ.421415.401 РЭ.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ТУ 4258-014-33191860-2020 «Тестер-имитатор сигналов многофункциональный AXT-MF.
Технические условия».
