| Номер в госреестре | 90295-23 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | МИРТЕК-512-РУ |
| Изготовитель | Общество с ограниченной ответственностью "Умный учет" (ООО "Умный учет"), г. Пермь |
| Год регистрации | 2023 |
| Срок свидетельства | 26.10.2028 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные МИРТЕК-512-РУ (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il#In», кнопку для ручного переключения режимов индикации «Просмотр».
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ). Количество десятичных знаков отсчетного устройства не менее 8. Разрешающая способность счетного механизма отсчетного устройства не более 0,01 кВт^ч.
В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.
Счетчики, в зависимости от исполнения, имеют не менее одного оптического испытательного выхода с параметрами по ГОСТ 31818.11-2012.
Диапазон значений постоянной счетчика по активной электрической энергии от 800 до 10000 имп/(кВт^ч). Диапазон значений постоянной счетчика по реактивной электрической энергии от 800 до 10000 имп/(квар^ч).
Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.
Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Структура условного обозначения
МИРТЕК-512-
РУ
-ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х - Х
I Тип счетчика
2 Тип корпуса
W3 - для установки на щиток, модификация 3
W6b - для установки на щиток, модификация 6b
W9 - для установки на щиток, модификация 9
D1 - для установки на DIN-рейку, модификация 1
D4 - для установки на DIN-рейку, модификация 4
D5 - для установки на DIN-рейку, модификация 5
D17 - для установки на DIN-рейку, модификация 17
SP1 - для установки на опору ЛЭП, модификация 1
SP2 - для установки на опору ЛЭП, модификация 2
SP3 - для установки на опору ЛЭП, модификация 3
Класс точности
A1 - класс точности 1 по ГОСТ 31819.21
A1R1 - класс точности 1 по ГОСТ 31819.21и класс точности 1 по ГОСТ 31819.23
A1R2 - класс точности 1 по ГОСТ 31819.21и класс точности 2 по ГОСТ 31819.23
4 Номинальное напряжение
220 - 220 В
230 - 230 В
? Номинальный (базовый) ток
5 - 5 А
10 - 10 А
г Максимальный ток
50А - 50 А
60А - 60 А
80А - 80 А
100А - 100 А
Тип и количество измерительных элементов
S - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали
* Основной интерфейс
CAN - интерфейс CAN
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса
'■Дополнительные интерфейсы
CAN - интерфейс CAN
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса
E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
MOD -универсальный интерфейс для подключения сменного модуля связи
(Нет символа) - интерфейс отсутствует
: < Поддерживаемые протоколы передачи данных
(Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM/СПОДЭС/ГОСТ Р 58940
P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС/ГОСТ Р 58940
I I Дополнительные функции
H - датчик магнитного поля
In - дискретный вход, где n - количество входов
K - реле управления нагрузкой в цепи тока
L - подсветка индикатора
M - измерение параметров качества электрической энергии
O - оптопорт
Qn - дискретный выход, где n - количество выходов
R - защита от выкручивания винтов кожуха
U - защита целостности корпуса
Vn - электронная пломба, где n - номер модификации электронных пломб
Y - защита от замены деталей корпуса
Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)
(Нет символа) - дополнительные функции отсутствуют
2 Количество направлений учёта электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях
1Условия эксплуатации
(Нет символа) - температура окружающей среды от -40 до 70 °С
F - температура окружающей среды от -45 до 85 °С
Перечни номеров, обозначающих модификации поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.
В счетчиках в корпусах SP1, SP2, SP3 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.
Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по не менее 4 тарифам с числом временных зон не менее 12.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы.
Счетчик содержит в энергонезависимой памяти две тарифных программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики обеспечивают хранение:
- значений электрической энергии на начало месяца не менее 36 мес;
- значений электрической энергии на начало суток не менее 128 сут;
- значений электрической энергии на начало интервала 30 мин не менее 128 сут;
- значений электрической энергии, потребленной за интервал 30 мин не менее 128 сут;
- профиля нагрузки при интервале усреднения 30 мин не менее 128 сут (минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dмин = (IreKD30)/30, где 1тек - текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут.);
- количество записей в журнале событий, не менее 1000.
Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:
- фазного напряжения;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- фазного тока;
- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);
- разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мощности;
- реактивной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);
- полной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);
- коэффициента мощности.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.
Скорость обмена информацией по интерфейсам не менее 9600 бит/с.
Обслуживание счетчиков производится с помощью технологического программного обеспечения.
В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.
Длительность хранения информации при отключении питания не менее 35 лет.
Срок службы батареи не менее 16 лет.
Знак поверки наносится на счетчик.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.
Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 10. Общий вид дистанционного индикаторного устройства приведен на рисунке 11.
Место установки пломбы с оттиском знака поверки
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Место установки пломбы с оттиском энерго снабжающей организации для защиты от несанкционированного доступа

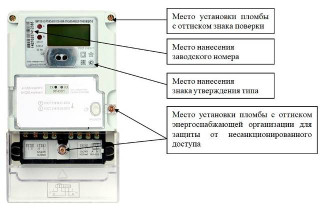

Рисунок 1 - Общий вид счетчика в корпусе типа W3
Место установки пломбы с оттиском опертослаб-жающей организации для защиты ст несанкционированного доступа
Место нанесения
знака утверждения тина
Место установки пломбы с оттиском знака поверки
Рисунок 2 - Общий вид счетчика в корпусе типа W6b
Место нанесения тяполского номера
Место установки пломбы с оттиском знака поверки
Место нанесения
знаки утверждения типа
Место установки пломбы, с оттиском энергоснабжающей организации для защиты от несянкпионировяиного доступа
Рисунок 3 - Общий вид счетчика в корпусе типа W9
__i___ь
Ч>™ИНШ!11ИЯ1МИ5111ЯЯ«
И I > ::■ ■ -
Место установки пломбы с оттиском энсргоснаб-жзющей организации для ■защиты от нссаньщиони-jkhuuhjoitj доступа
Mecj о oanecei ihh знака утверждения типа
Мйши uitiiecei ши заводского номера
Место установки пломбы с оттиском знака поверки
Рисунок 4 - Общий вид счетчика в корпусе типа D1
Рисунок 5 - Общий вид счетчика в корпусе типа D4
Место установки пломбы с оттиском знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа
Мес то установки нломбы с оттиском энергоснабжающей организации для защиты от пес апкпионированного вскрытия
Рисунок 6 - Общий вид счетчика в корпусе типа D5
гкоютр
Место нинесения заводского номера
Месiо установки пломоы с оттиском энергоснабжающей оргяннзаини для зашиты от несанкционированного доступа
ми ME'nnpkffh _--©TtbCr ЙС|’> $-’ИГ|А Вгвд n.-ivS-h ф|Ш J'5f, И ЙН2 rocpwio »а .[■И-М* НЕТ» РООЫН
Место установки пломбы с оттиском знака проверки
Место нанесения
знака у।нсрждсния i и ин
Рисунок 7 - Общий вид счетчика в корпусе типа D17
Место установки пябмйы с списком ^нсргоснао'жяюшсй оргянитатшп для защиты от несанкционированного достуна
Рисунок 8 - Общий вид счетчика в корпусе типа SP1
Место нанесения заводского номера
Место нанесения
знака утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для зашиты от нееаикппопировашюго доступа
Место установки пломбы с оттиском знака поверки
Рисунок 9 - Общий вид счетчика в корпусе типа SP2
Место установки пломбы С оттиском знака поверки
ООО „умный УЧЕТ.
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Рисунок 10 - Общий вид счетчика в корпусе типа SP3
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
а б в г
Рисунок 11 - Общий вид дистанционного индикаторного устройства
Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО счетчиков
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MT2 | MT3 | MT4 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 254A | 3AC6 | 54AD |
| Алгоритм вычисления цифрового идентификатора ПО | CRC | CRC | CRC |
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
| Символы в условном обозначении | Класс точности при измерении энергии | |
| активной | реактивной | |
| A1 | 1 | _ |
| A1R1 | 1 | 1 |
| A1R2 | 1 | 2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
| Класс точности счетчика | |||
| 1 по ГОСТ 31819.21-2012 | 1 по ГОСТ 31819.23-2012 | 2 по ГОСТ 31819.23-2012 | |
| Стартовый ток | 0,0025 1б | 0,0025 1б | 0,005 1б |
Пределы допускаемых погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.
Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии
| Наименование характеристики | Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6 |
| Частота, Г ц | ±0,05 (Д) |
| Отклонение частоты, Г ц | ±0,05 (Д) |
| Активная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < Мкс | ±1,5 (6) ±1 (6) |
| Реактивная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < Мкс | ±1,5 (6) ±1 (6) |
| Полная мощность, % - в диапазоне 0,05I6 < I < 0,1I6 - в диапазоне 0,1 Ie < I < Мкс | ±1,5 (6) ±1 (6) |
| Положительное отклонение фазного напряжения, % | ±0,5 (Д) |
| Отрицательное отклонение фазного напряжения, % | ±0,5 (Д) |
| Среднеквадратическое значение фазного напряжения переменного тока, % | ±1 (6) |
| Среднеквадратическое значение силы переменного тока (фазный ток), % - в диапазоне 0,05I6 < I < 0,1I6 - в диапазоне 0,1Ie < I < Im^ | ±1,5 (6) ±1 (6) |
| Среднеквадратическое значение силы переменного тока (ток нейтрали), % - в диапазоне 0,05I6 < I < 0,1I6 - в диапазоне 0,1Ie < I < Мкс | ±1,5 (6) ±1 (6) |
| Коэффициент мощности, % | ±2 (6) |
| Примечание - погрешности измерения нормируются для значений входных сигналов, указанных в таблице 5 | |
Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное фазное напряжение Uhom , В | 220;230 |
| Базовый ток 1б, А | 5; 10 |
| Максимальный ток 1макс, А | 50; 60; 80; 100 |
| Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - коэффициент мощности | от 0,051б до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Г ц | 50 ± 7,5 |
| Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c | ±0,5 |
| Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с | ±1 |
| Пределы дополнительной абсолютной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с | ±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур) |
| Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключенных к источнику резервного питания | (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom |
| Диапазон измерений среднеквадратических значений силы переменного тока, А | от 0,051б до 1макс |
| Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключенных к источнику резервного питания | от 0 до 25 от 0 до 45 от 0 до 90 |
| Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключенных к источнику резервного питания | от 0 до 20 от 0 до 30 от 0 до 30 |
| Диапазон измерений коэффициента мощности | от -1 до 1 |
Продолжение таблицы 5
| Наименование характеристики | Значение |
| Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - коэффициент мощности | от 0,051б до 1макс (от 0,75 до 1,2) ином (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Наименование характеристики | Значение |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте, В А, не более | 0,3 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, нормальной температуре и номинальной частоте, В А (Вт), не более | 10 (2) |
| Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W3 - W6b - W9 - D1 - D4 - D5 - D17 - SP1 - SP2 - SP3 | 201х118х74 209x128x110 209x128x76 130x90x69 160x90x69 110x89x61 130x90x71 240x165x77 160x110x65 180x165x77 |
| Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды, °С, для счетчиков с символом «F» - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от -45 до +85 от 30 до 98 от 70 до 106,7 |
| Масса, кг, не более | 1,5 |
| Срок службы счетчика, лет, не менее | 35 |
| Средняя наработка на отказ, ч, не менее | 350000 |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный многофункциональный | МИРТЕК-512-РУ | 1 шт. |
| Пломба свинцовая1) | - | 1 шт. |
| Леска пломбировочная1) | - | 1 шт. |
| Кронштейн для крепления на опоре ЛЭП2) | - | 1 шт. |
| Дистанционное индикаторное устройство3) | - | 1 шт. |
| Технологическое программное обеспечение4) | - | 1 экз. |
| Руководство по эксплуатации4) | МИРТ.411152.204РЭ | 1 экз. |
| Формуляр | МИРТ.411152.204ФО | 1 экз. |
| Упаковка | - | 1 экз. |
| Примечание: 1) В зависимости от типа корпуса. 2) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП. 3) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки. 4) В электронном виде. Последние версии технологического программного обеспечения и документации размещены на официальном сайте умныйучет.рф и свободно доступны для загрузки. | ||
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.204РЭ.
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
МИРТ.411152.204ТУ Счетчики электрической энергии однофазные многофункциональные МИРТЕК-512-РУ. Технические условия.
| Зарегистрировано поверок | 33500 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
