| Номер в госреестре | 90314-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая многочастотная |
| Обозначение типа СИ | E-survey |
| Изготовитель | "Shanghai eSurvey GNSS Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 27.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая многочастотная E-survey (далее - аппаратура) предназначены для измерений длин базиса.
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
На передней панели корпуса аппаратуры расположен блок управления, а именно -индикатор приема спутниковых сигналов и индикатор состояния/приема данных, клавиша управления.
Управление аппаратурой осуществляется с помощью полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1CA, L1P, L1C, L2P, L2C, L5, BDS: B1I, B2I, B3I, B1C, B2a, B2bl, GLONASS: G1, G2, GALILEO: E1, E5a, E5b, E6l, QZSS: L1CA, L1C, L2C, L5, L6l, L-Band: B2P-PPP.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика с постобработкой», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения».
К средствам измерений данного типа относится аппаратура геодезическая спутниковая многочастотная E-survey модификаций E100, ERTK10, E200, E300pro, E500, E600, E800, NET10, NET20, M1G2, которые отличаются внешним видом, габаритными размерами и массой.
Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер аппаратуры в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной снизу аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры геодезической спутниковой многочастотной E-survey с местом указания заводского номера представлен на рисунке 1.

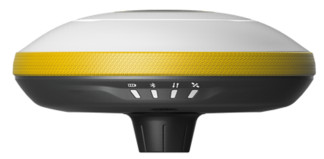

а) модификации E100, E200
б) - модификация ЕЗООрго

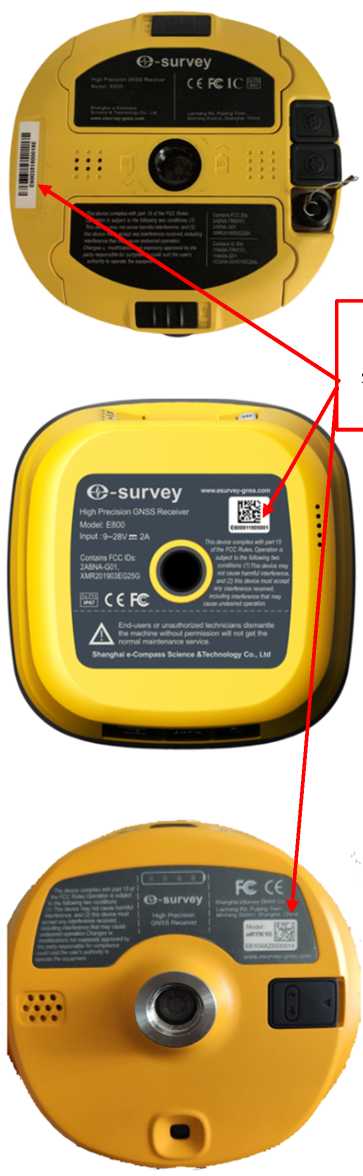

Место нанесения заводского номера
д) - модификация Е800
г) - модификация Е600
Место нанесения заводского номера
е) - модификация ERTK10

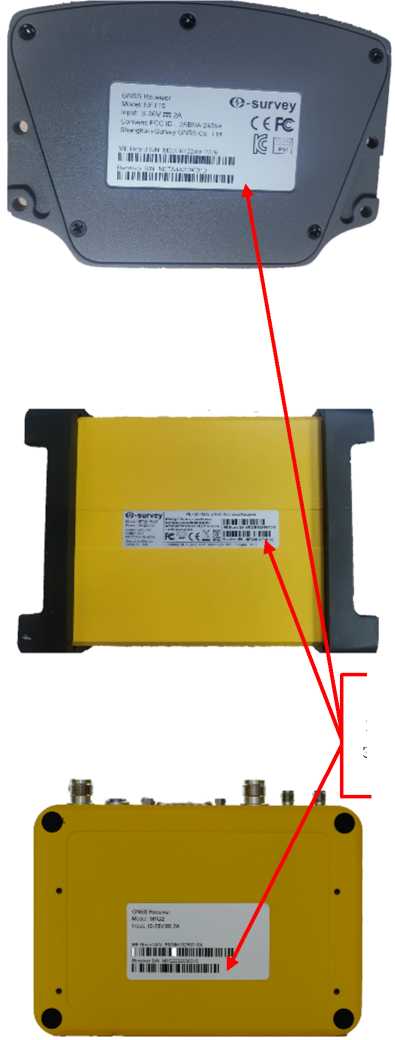

ж) - модификация NET 10
з) - модификация NET20
Место нанесения заводского номера
и) - модификация M1G2
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой многочастотной E-survey с местом указания заводского номера.
Аппаратура имеет метрологически значимое микропрограммное обеспечение (далее -МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «SurPad». Для постобработки записанных данных на персональном компьютере используется ПО «GEOSolution».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | МПО | SurPad | GEOSolution |
| Номер версии (идентификационный номер ПО) | не ниже 0.24.220818 | не ниже V4.2.220626.131857 | не ниже 1.191204.160510 |
| Алгоритм вычисления цифрового идентификатора | - | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0,7 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997) в режимах, мм: - «Статика», «Быстрая статика»: - в плане - по высоте - «Кинематика с постобработкой», «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Дифференциальные кодовые измерения»: - в плане - по высоте | ±3-(2+0,5-10-6-D) ±3-(3+0,5-10-6-D) ±3-(4+1-10-6<D) ±3-(8+1-10-6<D) ±3<100+0,540’6^D) ±3Д200+0,5Д0’6^) |
| Примечание D - измеряемое расстояние в мм. | |
| Наименование характеристики | Значение | ||||||
| Модификация | E100 | ERTK10 | E200 | E300 pro | E500 | E600 | E800 |
| Количество каналов | 1408 | ||||||
| Напряжение источника питания постоянного тока, В: - внешнее питание - встроенный аккумулятор | от 9 до 28 7,2±0,5 | ||||||
| Условия эксплуатации: - температура окружающего воздуха, °С | от -45 до +65 | ||||||
| Габаритные размеры, (Диаметр Высота), мм, не более | 148x77 | 152x88 | 152x92 | 158x53 | 148x74,5 | 155x76 | 154x76 |
| Масса, кг, не более | 0,9 | 0,89 | 0,94 | 0,94 | 1 | 1,5 | 1,5 |
| Наименование характеристики | Значение | ||
| Модификация | NET10 | NET20 | M1G2 |
| Количество каналов | 1408 | ||
| Напряжение источника питания постоянного тока, В: - внешнее питание | от 8 до 36 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С | от -45 до +65 | ||
| Габаритные размеры, (Длина*ШиринахВысота), мм, не более | 131x97x36,5 | 222x164x79 | 150x105x34 |
| Масса, кг, не более | 0,43 | 2 | 0,55 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая многочастотная | E-survey | 1 шт. |
| Смарт-антенна | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Кабель питания1) | - | 1 шт. |
| Ethernet кабель2) | - | 1 шт. |
| Блок питания2) | - | 1 шт. |
| GNSS антенна2) | - | 1 шт. |
| Кабель соединительный COM2) | - | 1 шт. |
| Антенна УКВ | - | 1 шт. |
| Футляр транспортировочный (кейс)1)2) | - | 1 шт. |
| Транспортировочная сумка3) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - для модификаций: ERTK10, Е200, E300pro, Е500, Е600, Е800; 2) - для модификаций: NET10, NET20, M1G2 3) - для модификации E100 | ||
приведены в:
- разделе 3.5 «Рабочий режим», 3.6 «Настройка спутника», 3.7 «Конфигурация устройства» «Аппаратура геодезическая спутниковая многочастотная E-survey E100. Руководство по эксплуатации»;
- разделе 3.5 «Рабочий режим», 3.6 «Настройка спутника», 3.7 «Конфигурация устройства» «Аппаратура геодезическая спутниковая многочастотная E-survey E200. Руководство по эксплуатации»;
- разделе 3.5 «Рабочий режим», 3.6 «Настройка спутника», 3.7 «Конфигурация устройства» «Аппаратура геодезическая спутниковая многочастотная E-survey E300pro. Руководство по эксплуатации»;
- разделе 3.5 «Рабочий режим», 3.6 «Настройка спутника», 3.7 «Конфигурация устройства» «Аппаратура геодезическая спутниковая многочастотная E-survey E500. Руководство по эксплуатации»;
- разделе 3.5 «Рабочий режим», 3.6 «Настройка спутника», 3.7 «Конфигурация устройства» «Аппаратура геодезическая спутниковая многочастотная E-survey E600. Руководство по эксплуатации»;
- разделе 3.5 «Рабочий режим», 3.6 «Настройка спутника», 3.7 «Конфигурация устройства» «Аппаратура геодезическая спутниковая многочастотная E-survey E800. Руководство по эксплуатации»;
- разделе 3.5 «Рабочий режим», 3.6 «Настройка спутника», 3.7 «Конфигурация устройства» «Аппаратура геодезическая спутниковая многочастотная E-survey ERTK10. Руководство по эксплуатации»;
- разделе 5 «Настройки веб-интерфейса» «Аппаратура геодезическая спутниковая многочастотная E-survey NET10. Руководство по эксплуатации»;
- разделе 4 «Операция» «Аппаратура геодезическая спутниковая многочастотная E-survey NET20. Руководство по эксплуатации»;
- разделе 3 «Быстрый старт (базовый вариант)», 4 «Быстрый старт (Ровер)», «Аппаратура геодезическая спутниковая многочастотная E-survey M1G2. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Аппаратура геодезическая спутниковая многочастотная E-survey».
| Зарегистрировано поверок | 81 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
